Компоненти лінійного переміщення PMI
У цьому розділі представлені компоненти PMI для побудови точних, жорстких і надійних систем лінійного переміщення промислового обладнання. Асортимент охоплює основні механічні елементи координатних осей: профільні лінійні напрямні, каретки, кульково-гвинтові передачі, кулькові шліци, комбіновані гвинто-шліцьові механізми та готові лінійні актуатори.
Компоненти можна використовувати як окремо, так і в складі комплексної системи переміщення. Профільні напрямні задають точну траєкторію руху та сприймають навантаження, КГП перетворюють обертання двигуна на поступальне переміщення, а лінійні модулі об'єднують напрямну, приводний механізм і рухому каретку в одному готовому вузлі.
Продукція цієї категорії підходить для створення нових машин, модернізації обладнання, ремонту координатних осей та заміни зношених компонентів.
Профільні лінійні напрямні та каретки PMI
Профільна лінійна напрямна складається з точно обробленої рейки та каретки із замкненою циркуляцією кульок або роликів. Така конструкція забезпечує плавне переміщення, стабільну траєкторію руху та здатність сприймати навантаження в декількох напрямках.
У каталозі можуть бути представлені:
- стандартні кулькові напрямні;
- низькопрофільні серії;
- широкі напрямні;
- роликові системи для підвищених навантажень;
- мініатюрні напрямні;

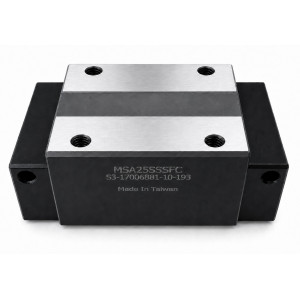

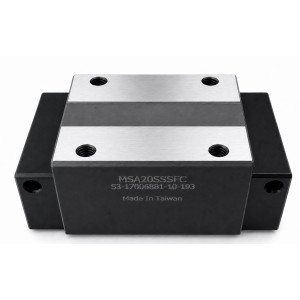

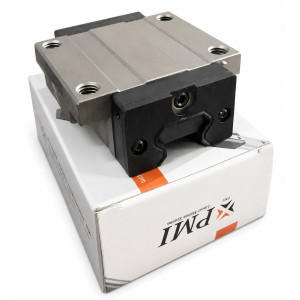

- стандартні та подовжені каретки;
- квадратні та фланцеві каретки;

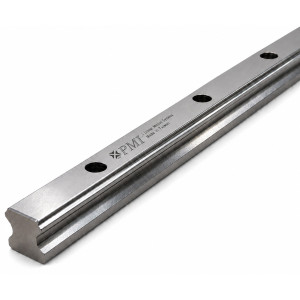

- рейки різної довжини;
- виконання з різними класами точності та попереднього натягу.
Кулькові напрямні оптимальні для більшості швидкісних і точних механізмів. Роликові серії доцільно застосовувати у важкому обладнанні, де пріоритетними є висока жорсткість, навантажувальна здатність і мінімальне пружне переміщення робочого вузла.
Мініатюрні напрямні використовуються в компактних механізмах, електронному обладнанні, лабораторних установках, невеликих роботах та інших системах з обмеженим монтажним простором.
Кульково-гвинтові передачі PMI
Кульково-гвинтова передача перетворює обертальний рух серводвигуна, крокового двигуна або іншого приводу на точне лінійне переміщення.
КГП складається з гвинта, кулькової гайки та системи циркуляції кульок. Контакт кочення зменшує втрати на тертя та дозволяє отримати високий ККД, плавний хід і точне позиціонування осі.
У категорії можуть бути доступні:
- прецизійні шліфовані КГП;
- катані КГП;
- високошвидкісні виконання;
- КГП із великим кроком;
- моделі для підвищених осьових навантажень;
- гайки з фланцем;
- циліндричні гайки;
- одинарні та подвійні гайки;
- виконання з попереднім натягом;
- КГП з індивідуальною обробкою кінців гвинта.
Під час вибору КГП необхідно враховувати діаметр гвинта, крок, довжину, осьове навантаження, швидкість обертання, необхідну точність, конструкцію гайки та спосіб встановлення опор.
Великий крок дозволяє збільшити лінійну швидкість переміщення, але впливає на механічне передатне відношення та необхідний крутний момент двигуна. Збільшений діаметр гвинта підвищує жорсткість і допустиму критичну швидкість, проте збільшує масу та момент інерції системи.
Кулькові шліци PMI
Кульковий шліц використовується у механізмах, де рухомий елемент повинен одночасно переміщатися вздовж вала та передавати крутний момент.
На відміну від звичайного круглого вала, шліцьовий профіль запобігає провороту гайки відносно вала. Циркуляція кульок забезпечує плавне лінійне переміщення з малим опором.
Кулькові шліци можуть застосовуватися в:
- роботизованих маніпуляторах;
- захватних механізмах;
- складальному обладнанні;
- вертикальних приводах;
- механізмах подачі;
- пакувальних машинах;
- спеціальних автоматизованих установках.
Доступні різні типи гайок, довжини валів, варіанти попереднього натягу та конструкції монтажного фланця.
Прецизійні гвинто-шліцьові системи
Комбіновані системи Ball Screw Spline поєднують функції КГП і кулькового шліца в одному валу.
Такий механізм може забезпечувати лінійне переміщення, обертання та передачу крутного моменту. Залежно від конструкції обладнання ці рухи можуть виконуватися окремо або одночасно.
Гвинто-шліцьові системи дозволяють зменшити кількість окремих механічних вузлів, зробити обладнання компактнішим і реалізувати складні схеми руху.
Вони особливо ефективні у робототехніці, автоматичних захватах, системах сортування, монтажних автоматах і багатофункціональних координатних механізмах.
Лінійні актуатори та готові модулі PMI
Лінійний актуатор є готовим механічним вузлом, у якому напрямна система, приводний гвинт, каретка та корпус конструктивно об'єднані в один модуль.
Використання готового актуатора скорочує час проєктування, спрощує монтаж та зменшує кількість деталей, які необхідно окремо узгоджувати між собою.
Лінійні модулі можуть використовуватися як одна вісь або об'єднуватися у багатокоординатні системи:
- X;
- XY;
- XZ;
- XYZ;
- портальні конструкції;
- системи позиціонування.
Актуатори застосовуються в автоматизованих лініях, робототехніці, електронній промисловості, системах контролю, дозування, складання та переміщення деталей.
Як підібрати компоненти лінійного переміщення PMI
Для правильного підбору необхідно визначити:
- масу рухомого вузла;
- напрямок і величину навантаження;
- довжину переміщення;
- максимальну швидкість;
- необхідне прискорення;
- точність позиціонування;
- повторюваність;
- робочий цикл;
- частоту зміни напрямку руху;
- умови забруднення;
- спосіб змащування;
- монтажне положення;
- допустимі габарити механізму.
Для профільних напрямних додатково враховуються кількість рейок і кареток, відстань між ними, моментні навантаження, клас точності та попередній натяг.
Для КГП необхідно перевірити осьове навантаження, критичну швидкість обертання, допустиму частоту обертання гайки, стійкість гвинта до поздовжнього вигину та відповідність кроку необхідній швидкості осі.
Для актуаторів важливо врахувати допустиме корисне навантаження, робочий хід, монтажне положення, швидкість, точність і можливість встановлення вибраного двигуна.
Переваги комплексного підбору
Застосування сумісних компонентів одного виробника спрощує проєктування та обслуговування обладнання.
Типова координатна вісь може включати:
серводвигун або кроковий двигун → муфта → КГП PMI → профільні рейки PMI → каретки PMI → рухомий робочий вузол
Для компактних механізмів окрему КГП і напрямні можна замінити готовим лінійним актуатором.
Комплексний підбір дозволяє узгодити компоненти за точністю, жорсткістю, швидкістю та навантаженням, зменшити ризик помилок під час монтажу й отримати стабільну роботу всієї осі.
Застосування
Компоненти лінійного переміщення PMI використовуються у:
- верстатах з ЧПК;
- фрезерних та шліфувальних верстатах;
- металообробному обладнанні;
- промислових роботах;
- автоматизованих лініях;
- пакувальних машинах;
- обладнанні для виробництва електроніки;
- напівпровідникових установках;
- вимірювальних системах;
- медичному та лабораторному обладнанні;
- системах подачі й сортування;
- автоматичних складах;
- позиціонувальних столах;
- спеціалізованих промислових машинах.
Компоненти лінійного переміщення PMI дозволяють побудувати точну механічну систему — від окремої рейки, каретки або КГП до готової координатної осі чи багатовісного автоматизованого комплексу.
