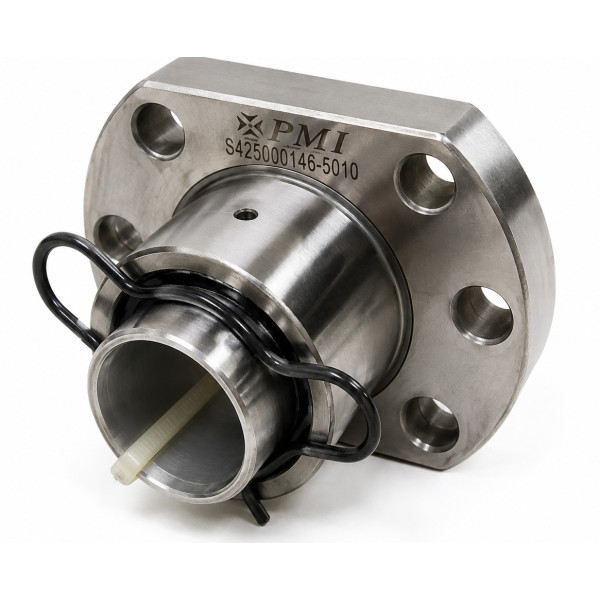

Гайка КГП PMI FSDU3205B-4.0P, діаметр 32 мм, крок 5 мм, фланцева, з ущільненням

Гайка КГП PMI FSDU3205B-4.0P, діаметр 32 мм, крок 5 мм, фланцева, з ущільненням

Додаткове позначення: R32-5T4-FSDU (BD3.175)

Ціна з ПДВ

PMI — Precision Motion Industries, Inc. — тайванський виробник високоточних компонентів лінійного переміщення. Компанія виробляє кульково-гвинтові передачі КГП, профільні лінійні напрямні, кулькові шліци та інші компоненти для верстатобудування, промислової автоматизації, робототехніки та високоточного обладнання.

Кульково-гвинтові передачі PMI випускаються в різних конструктивних виконаннях, класах точності та типорозмірах, включаючи окремі гвинти та гайки, що дозволяє комплектувати КГП відповідно до конкретного завдання обладнання.

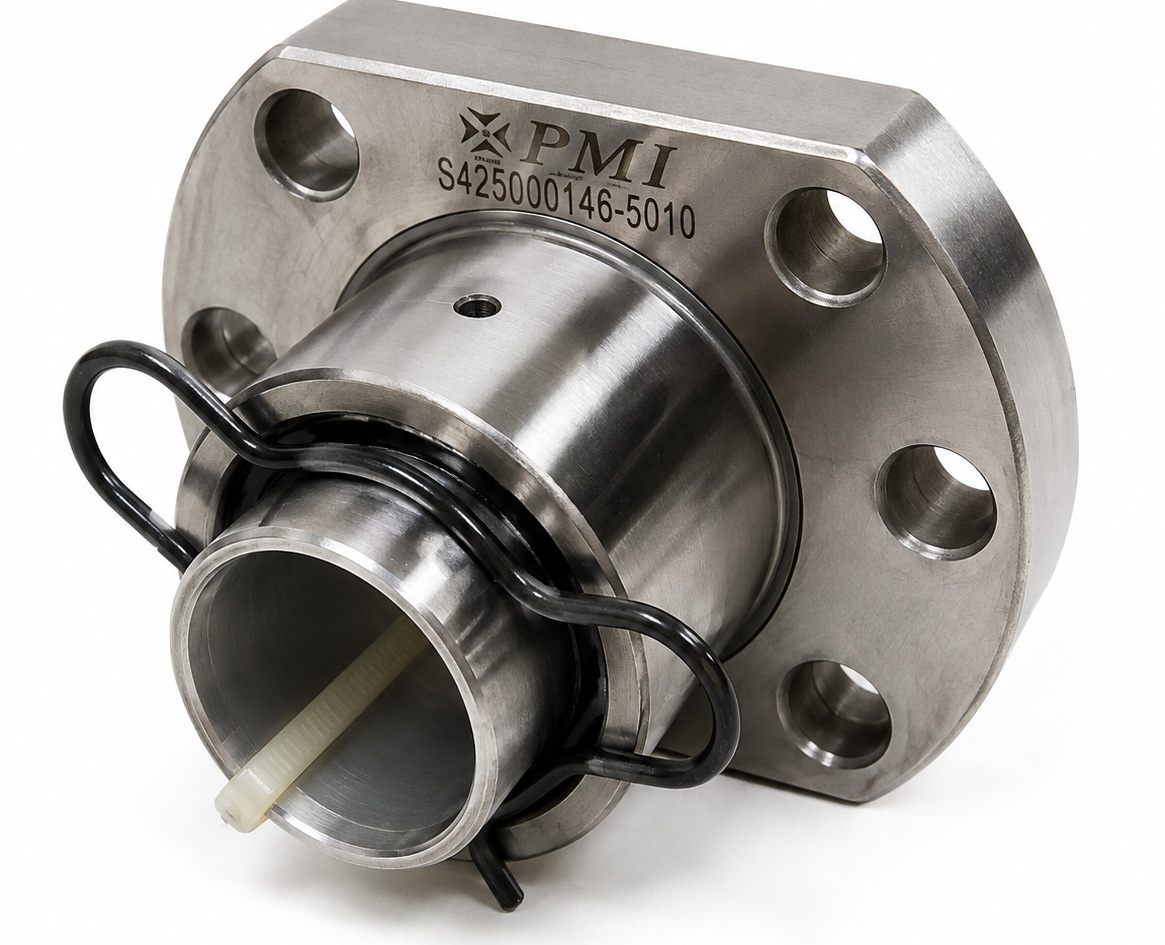

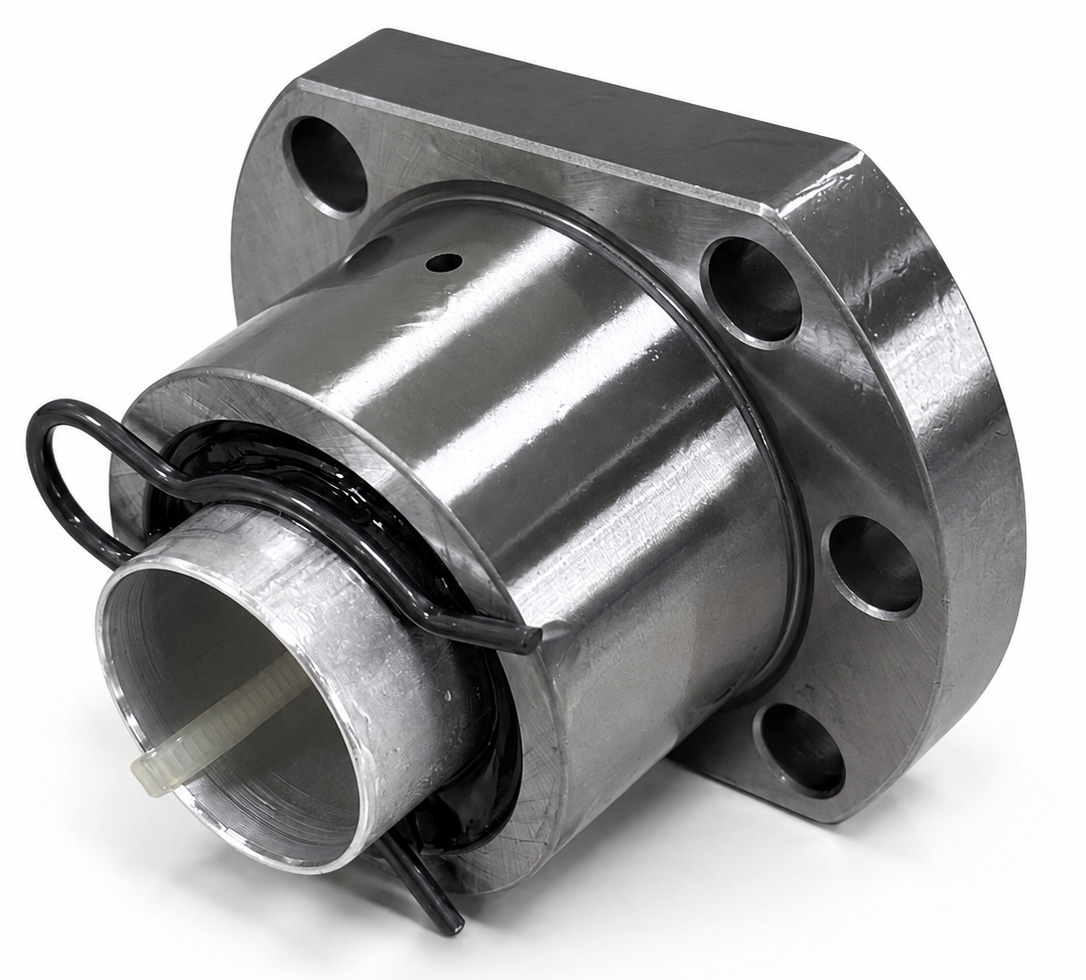

PMI FSDU3205B-4.0P — одинарна фланцева гайка кульково-гвинтової передачі серії FSDU, призначена для роботи з гвинтом КГП номінальним діаметром 32 мм і ходом 5 мм.

Гайка виконана відповідно до розмірного стандарту DIN 69051 та оснащена ущільненням. Для циркуляції кульок використовується торцева система End Deflector: після проходження робочої частини гвинтової доріжки кульки через торцевий дефлектор повертаються назад у робочий контур, забезпечуючи безперервну замкнену циркуляцію.

Під час обертання гвинта кульки перекочуються між гвинтовими доріжками гвинта та гайки, завдяки чому обертальний рух перетворюється на поступальне переміщення з низьким тертям і високою ефективністю.

Розшифрування серії FSDU

F | S | D | U

Розшифрування R32-5T4-FSDU (BD3.175)

З яким гвинтом PMI сумісна гайка

Для FSDU3205B-4.0P потрібен гвинт PMI із відповідними параметрами гвинтової доріжки:

PMI R3205B

PMI випускає гвинти з такою геометрією як із правою, так і з лівою різьбою — R(L)3205B. Але оскільки ця гайка має позначення R, для неї потрібен саме правий гвинт R3205B. Лівий гвинт L3205B із цією правою гайкою використовувати не можна.

Важливо під час підбору гвинта

Недостатньо вибрати будь-який гвинт Ø32×5 мм. Для правильної роботи повинні збігатися:

діаметр 32 мм + хід 5 мм + напрямок різьби R + профіль доріжки PMI + діаметр кульки 3,175 мм.

Тому для цієї гайки правильно вказувати сумісність саме з гвинтом:

PMI R3205B

Основні технічні характеристики PMI FSDU3205B-4.0P

Технічні параметри та навантаження

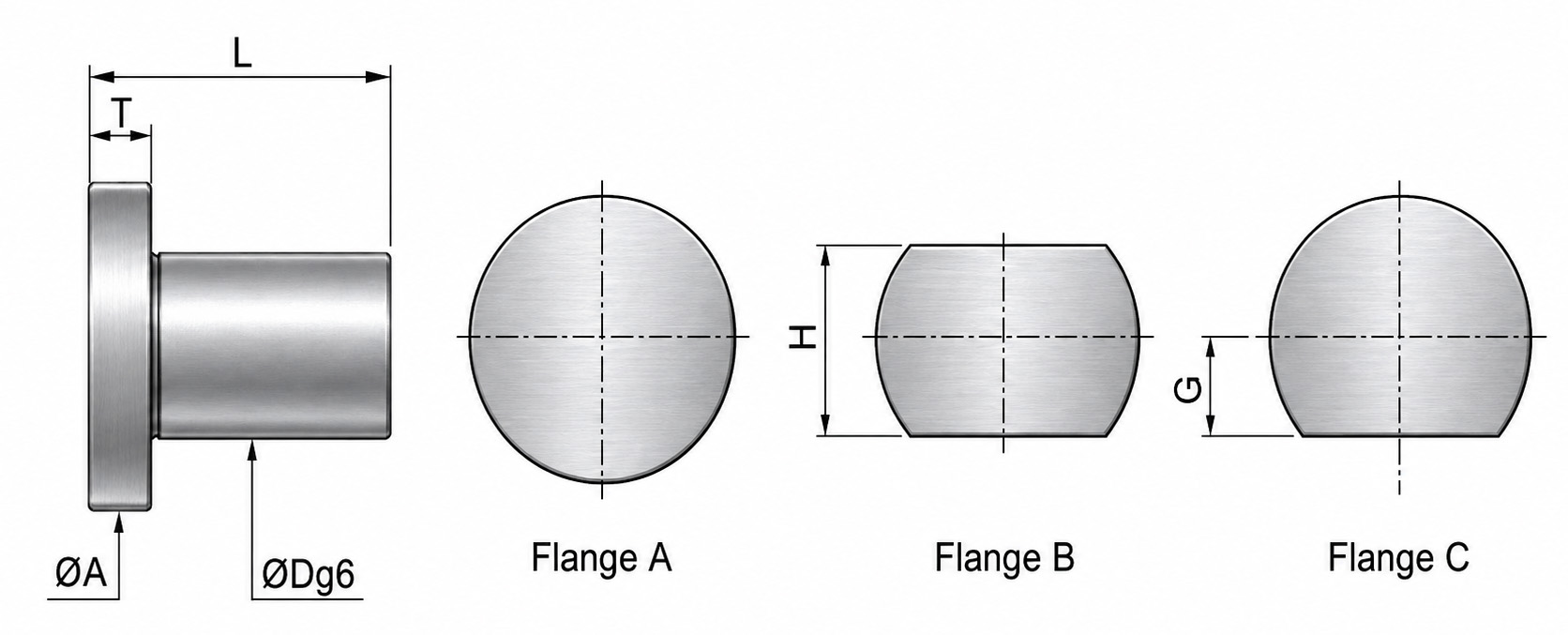

Тип фланця B

Габаритні та монтажні розміри

Cam і Coam являють собою модифіковані динамічну та статичну вантажопідйомності, розрахунок яких виконується з урахуванням DIN 69051.

Динамічна вантажопідйомність Cam

Cam = 1940 kgf ≈ 19,0 кН

Використовується під час розрахунку ресурсу КГП при повторюваному русі під осьовим навантаженням.

Статична вантажопідйомність Coam

Coam = 5360 kgf ≈ 52,6 кН

Характеризує здатність гайки сприймати статичне осьове навантаження.

Ці значення не можна безпосередньо сприймати як робоче навантаження, яке можна постійно прикладати до КГП. Під час розрахунку системи необхідно додатково враховувати потрібний ресурс, швидкість, прискорення, довжину гвинта, спосіб його опирання та коефіцієнт безпеки.
