Кріпильні болти, гвинти DIN 912 для лінійних напрямних HIWIN та аналогів інших виробників

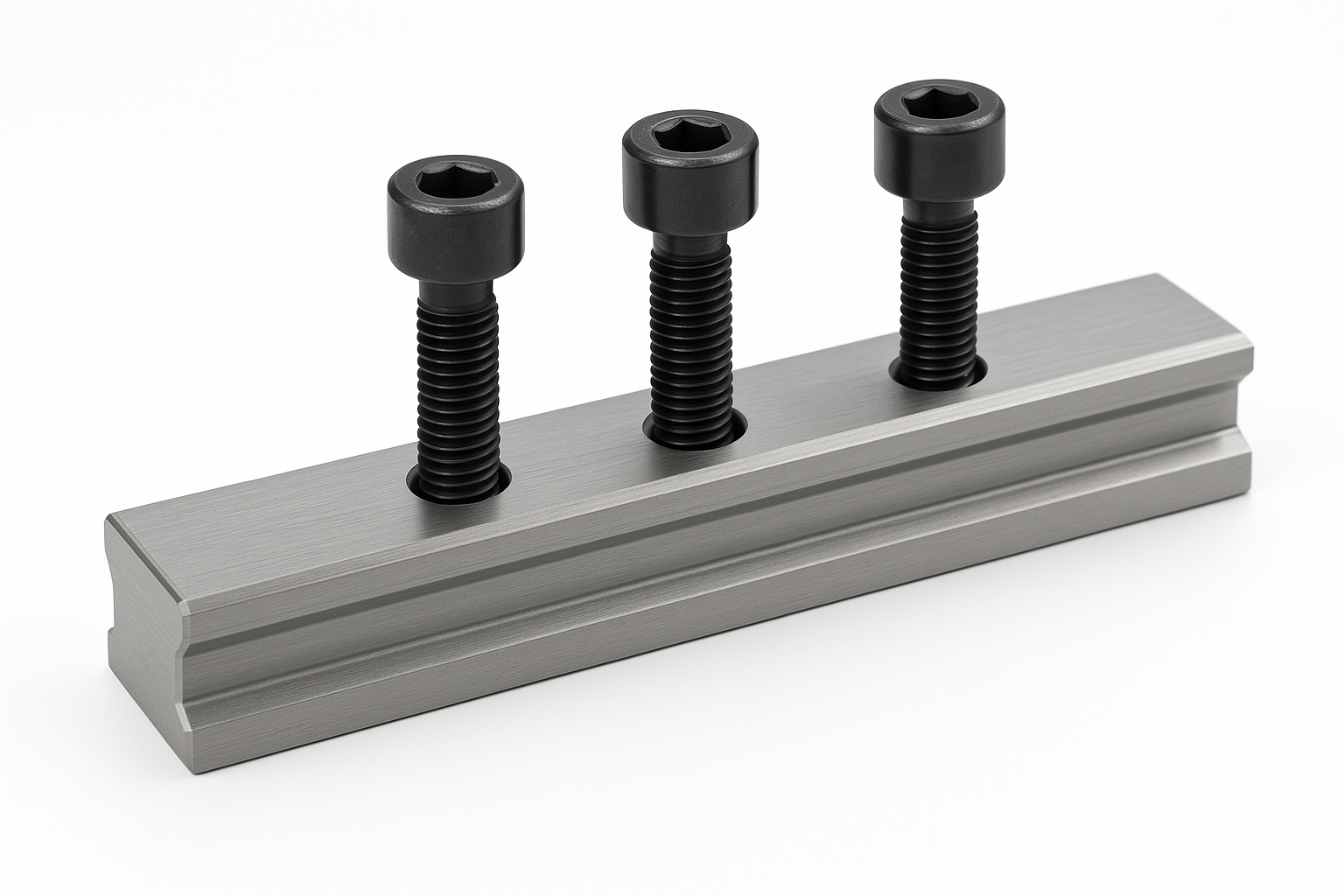

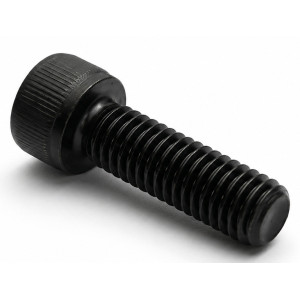

Кріпильні болти стандарту DIN 912 (ISO 4762) з циліндричною головкою та внутрішнім шестигранником призначені для надійного кріплення лінійних напрямних HIWIN усіх серій — HGR, CGR, EGR, RGR, WER, MGNR, MGWR, а також аналогічних напрямних інших виробників (THK, PMI, SBC, IKO, CPC, TBI, SBR тощо), які мають схожі геометричні посадкові параметри та технічні характеристики. Ці болти забезпечують міцне та точне кріплення напрямних по всій довжині, стійкі до вібрацій і зберігають точність переміщення протягом тривалого часу експлуатації.
Застосовуються в обладнанні з лінійними системами переміщення: дерево- та металообробка, верстати з ЧПК, 3D-принтери, лазерні комплекси, автоматизовані лінії та інше промислове обладнання.
Особливості та переваги:
- Стандарт DIN 912 / ISO 4762 – надійне промислове виконання.
- Форма головки – циліндрична з внутрішнім шестигранником.
- Клас міцності 12.9 – висока надійність і стійкість до навантажень.
- Точна геометрія – забезпечує рівномірне прилягання напрямної до базової поверхні.
- Сумісність – підходять для всіх типорозмірів напрямних HIWIN та їх аналогів.
- Матеріали основи – застосовні до сталі, алюмінію та чавуну.

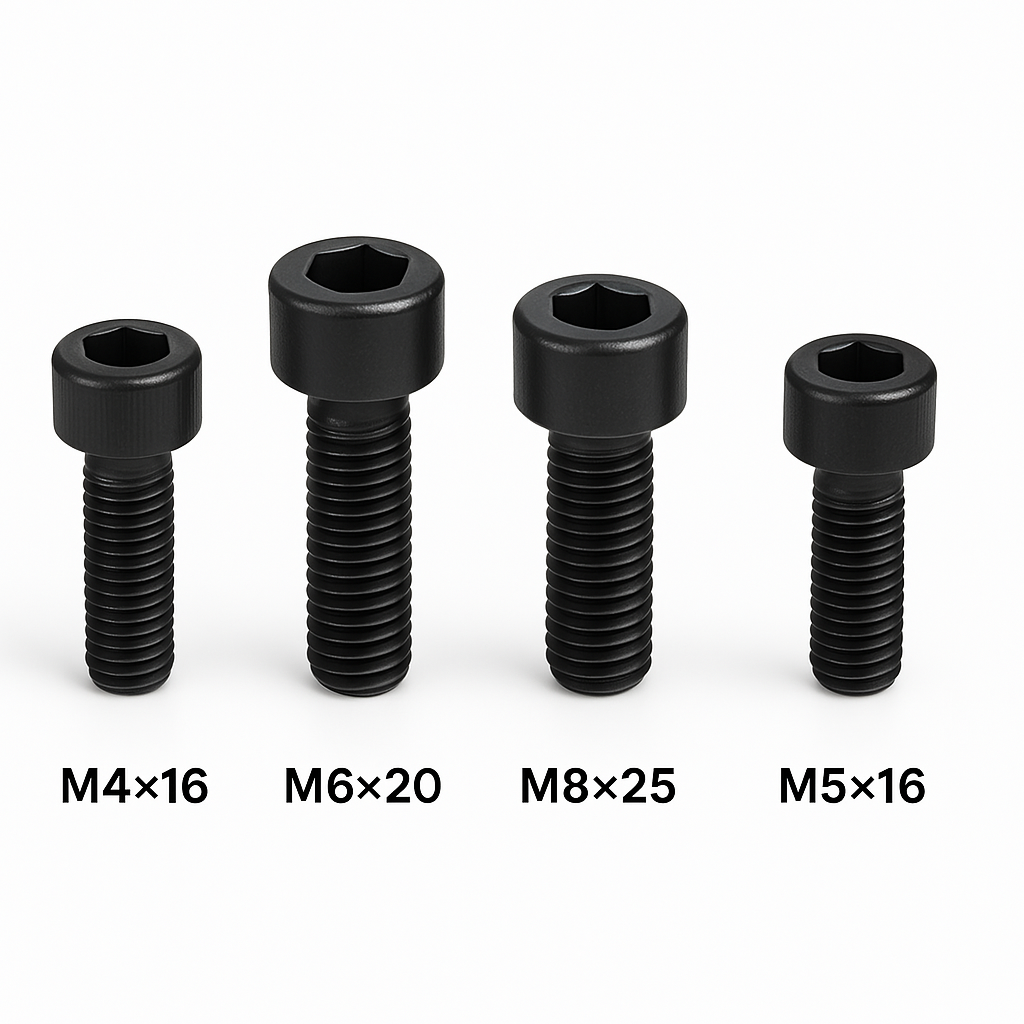

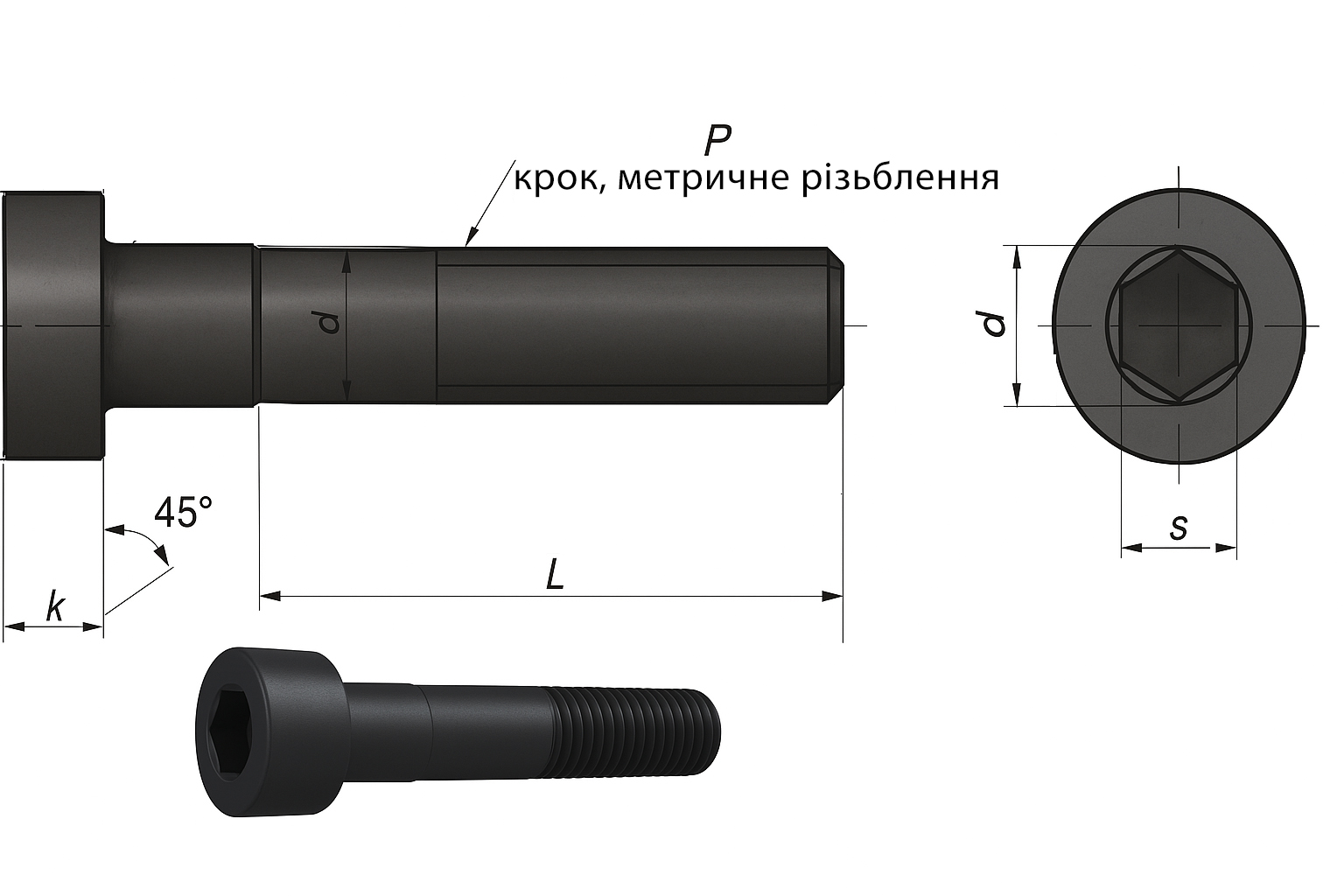

Технічні параметри (на прикладі M4x16):
|
Параметр
|
Значення
|
|
Тип різьби
|
Метрична (наприклад, M4, M5, M6...)
|
|
Довжина болта (L)
|
від 5 мм до 50 мм
|
|
Діаметр головки
|
залежить від розміру різьби
|
|
Висота головки
|
залежить від розміру різьби
|
|
Розмір шестигранника
|
від 2 до 10 мм
|
|
Клас міцності
|
12.9
|
|
Матеріал
|
Легована сталь
|
|
Покриття
|
Без покриття / чорне оксидування
|
|
Стандарт
|
DIN 912 / ISO 4762
|
Таблиця рекомендованих болтів для напрямних HIWIN та аналогів
(Форма головки — циліндрична, стандарт — DIN 912)
|
Серія
|
Типорозмір
|
Болт (розмір×довжина)
|
Момент затягування (Н·м)
|
Глибина отвору (мм)
|
|
HGR
|
15
|
M4×16
|
≈3,9
|
~6–8
|
|
HGR
|
20
|
M5×16
|
≈8,8
|
~8
|
|
HGR
|
25
|
M6×20
|
≈13,7
|
~12
|
|
HGR
|
30–35
|
M8×25
|
≈30,4
|
~15–17
|
|
HGR
|
45
|
M12×35
|
≈117,7
|
~24
|
|
HGR
|
55
|
M14×45
|
≈156,9
|
~24
|
|
HGR
|
65
|
M16×50
|
≈196,2
|
~30
|
|
CGR
|
15–45
|
Див. HGR
|
Аналогічно
|
Аналогічно
|
|
EGR
|
15–30
|
від M3×16 до M6×25
|
≈1,9 – 13,7
|
~5–12
|
|
RGR
|
25–55
|
від M6×20 до M14×45
|
≈13,7 – 156,9
|
~12–24
|
|
WER
|
17–50
|
від M4×16 до M12×35
|
≈3,9 – 117,7
|
~6–24
|
|
MGNR
|
3–15
|
від M2×5 до M3×10
|
≈0,57 – 1,86
|
~4–6
|
|
MGWR
|
3–15
|
від M2.5×5 до M4×10
|
≈1,2 – 3,92
|
~5–8
|
Рекомендації щодо встановлення:
- Підготовка основи – базова площина повинна бути рівною та чистою.
- Укладання напрямної – позиціонується з притиском до базової грані.
- Вгвинчування болтів вручну, далі затягування динамометричним ключем.
- Встановлення пластикових заглушок – захищають від бруду та стружки.
Важливо:
- Використовуйте болти тільки класу міцності 12.9.
- Контролюйте зусилля затягування, особливо при монтажі в алюміній або чавун.
- Для чавуну зменшуйте момент на ~30%, для алюмінію — на ~50%.
- Глибина ввинчування болта — не менше 1–2 діаметрів різьби.
- Болти затягуйте від центру до країв або «навхрест» — рівномірно.
Такий кріпіж забезпечує надійність, стабільність і довгий термін служби лінійних напрямних HIWIN та їх аналогів.
