Трапецеїдальний гвинт та Трапецеїдальні гайки

Трапецеїдальний гвинт, метрична шпилька та трапецеїдальна гайка

Конструкція, матеріали, форми, напрямки руху, прямолінійність, сфери застосування

Що таке метрична шпилька?

Метрична шпилька — це циліндричний стрижень із нарізаною по всій довжині зовнішньою метричною різьбою. Застосовується для:

• жорсткого з'єднання конструкцій;
• кріплення фланців, плит, вузлів обладнання;
• монтажу в машинобудуванні та будівництві.

Що таке трапецеїдальний гвинт?

Трапецеїдальний гвинт — це передавальний гвинт з профілем різьби у вигляді рівнобедреної трапеції з кутом 30°. Основна функція — перетворення обертального руху на поступальний, наприклад у приводах, підйомних механізмах, напрямних тощо.

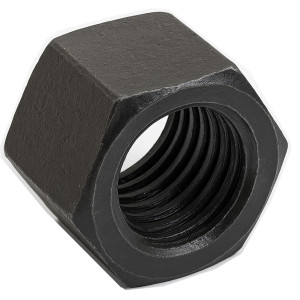

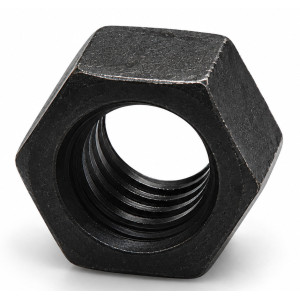

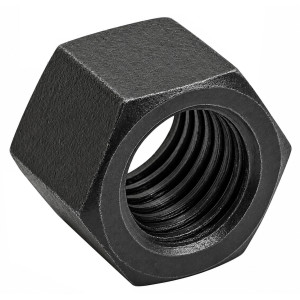

Що таке трапецеїдальна гайка?

Трапецеїдальна гайка — це елемент, що працює в парі з гвинтом, повторює його профіль і перетворює обертальний рух гвинта у поступальний.
Залежно від форми, матеріалу і задач, гайка забезпечує точність, самогальмування, мінімальне тертя і ресурс вузла.

Основні відмінності між шпилькою і трапецеїдальним гвинтом

Напрямок різьби в трапецеїдальних гвинтах

Трапецеїдальні гвинти можуть мати:

• Праву різьбу (RH) — стандартне виконання.
• Ліву різьбу (LH) — використовується там, де рух має бути у зворотному напрямку або потрібна симетрична дія (наприклад, у системах розтискання).

Матеріали для шпильок і трапецеїдальних гвинтів

У виробництві використовуються тільки сталі, що здатні витримувати навантаження, мати стабільну геометрію після обробки та мінімальне зношування.

Матеріали для трапецеїдальних гайок

Форми трапецеїдальних гайок

• Циліндрична (класична) — стандартне рішення;
• Фланцева — для зручного монтажу болтами;
• Розрізна — дозволяє компенсувати люфт;
• Сдвоєна (компенсаційна) — висока точність;
• Квадратна — не прокручується у корпусі;
• З отворами під штифти — для фіксації на валу.

Прямолінійність трапецеїдальних гвинтів

Прямолінійність — один із найважливіших параметрів.
Вона визначається шляхом вимірювання відхилення стріли прогину f при опорі гвинта на дві точки та обертанні.

Приклад:

Гвинт Tr30×6, довжиною 3000 мм має допустиме відхилення Δf ≤ 0,3 мм.

Це гарантує:

• Постійне осьове навантаження;
• Відсутність вібрацій;
• Рівномірне тертя по всій довжині;
• Довговічність пари гвинт-гайка.

Переваги наших трапецеїдальних гвинтів і гайок

? Контроль якості на всіх етапах
Виготовлення з C45, 42CrMo4, CuSn10, C15 — виключно сертифіковані матеріали.

⚙️ Оптимальна механіка
Гарантована точність різьби, мінімальне тертя, самогальмування, плавна робота.

? Великий вибір параметрів
Діаметри від 10 до 80 мм, кроки, довжини, різьби ліві й праві, типи гайок під задачу.

Застосування трапецеїдальних передач

Працюй з експертами — ТОВ «ГП-ТЕХ»

Ми — офіційний представник промислових компонентів і приводної техніки в Україні.
Звертаючись до нас, ви отримаєте:

• технічний підбір за кресленням;
• рекомендації по навантаженнях і точності;
• постачання з гарантією та повною документацією.

ТОВ «ГП-ТЕХ» — ми не просто продаємо. Ми вирішуємо завдання.
