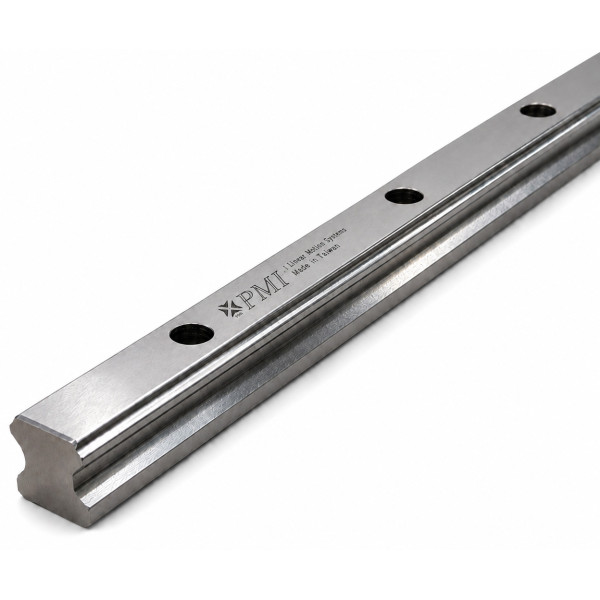

Рейкова напрямна PMI MSA25R4000H, верхнє кріплення, клас точності H
0 грн
- Виробник: PMI
- Модель: MSA25R4000H
- Наявність:В наявності
Рейкова напрямна PMI MSA25R4000H, верхнє кріплення, клас точності H
Ціна з ПДВ, за 4 метра

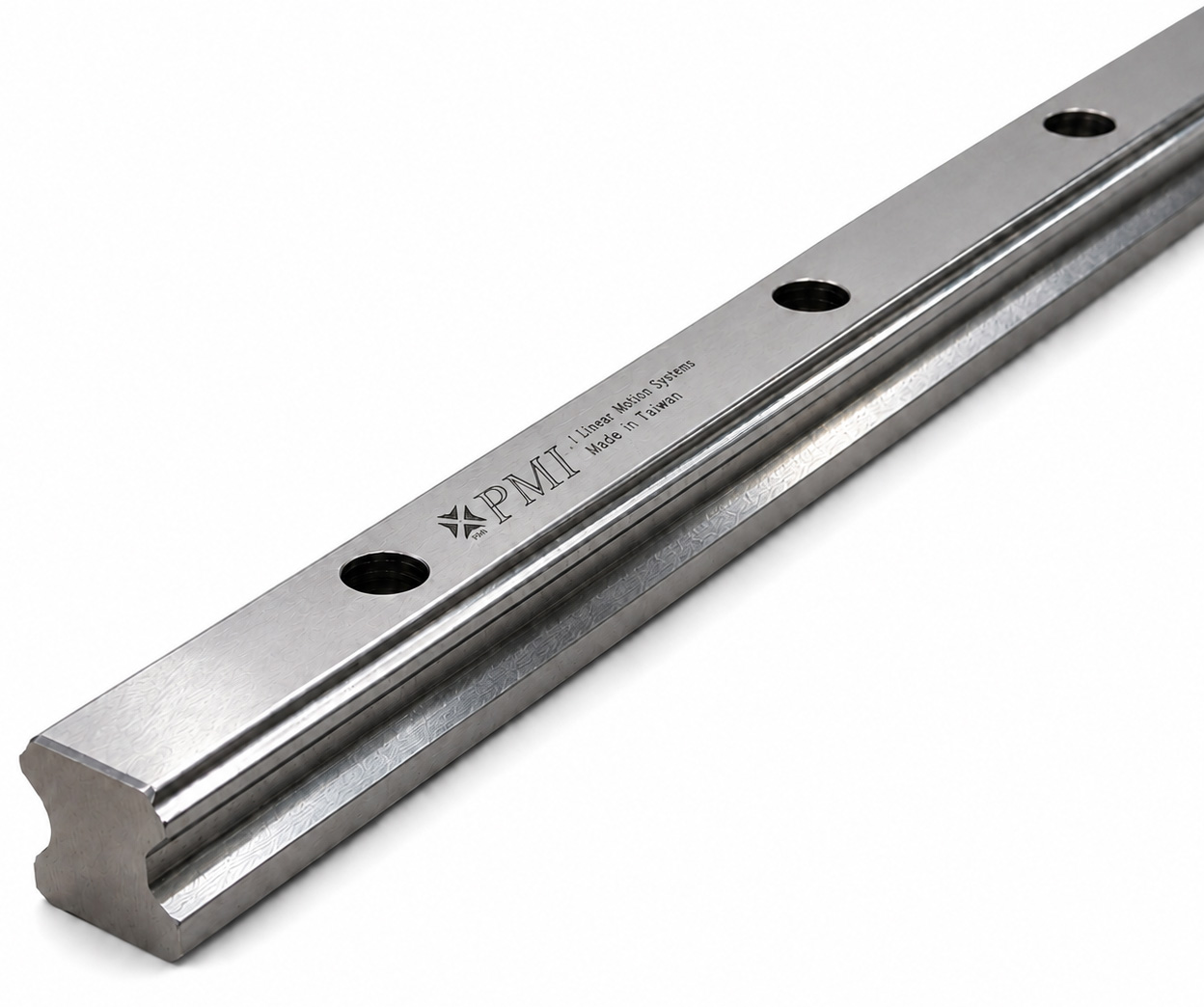

PMI MSA25R4000H — профільна рейкова напрямна PMI типорозміру 25, призначена для роботи з кульковими каретками серій MSA25 та SMA25.
Розшифрування маркування PMI MSA25R4000H
MSA | 25 | R | 4000 | H
|
Код |
Значення |
|
MSA |
Серія профільної лінійної напрямної |
|
25 |
Типорозмір рейки |
|
R |
Counter-bore Type — цековані отвори, кріплення зверху |
|
4000 |
Довжина рейки — 4000 мм |
|
H |
Високий клас точності |
Сумісні каретки PMI
Рейка MSA25 використовується з каретками відповідного типорозміру:
|
Каретка |
Виконання |
|
MSA25A |
Фланцева, кріплення зверху |
|
MSA25E |
Фланцева, кріплення зверху або знизу |
|
MSA25S |
Квадратна, кріплення зверху |
|
MSA25LA |
Подовжена фланцева, кріплення зверху |
|
MSA25LE |
Подовжена фланцева, кріплення зверху або знизу |
|
MSA25LS |
Подовжена квадратна, кріплення зверху |
Також профіль MSA25 використовується з каретками серії SMA25 відповідного типорозміру.

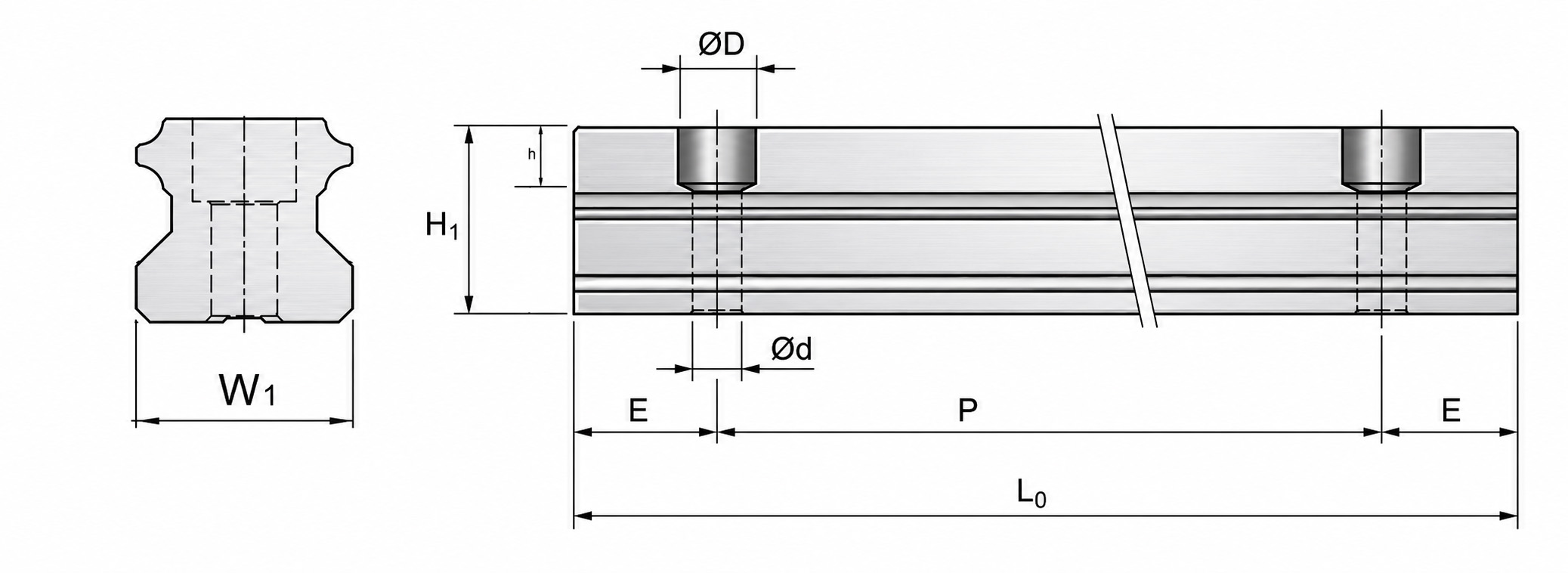

Основні розміри PMI MSA25
|
Тип рейки |
W₁, мм |
H₁, мм |
P, мм |
E стандарт, мм |
E min, мм |
Максимальна довжина, мм |
Маса |
|
MSA25R |
23 |
22 |
60 |
20 |
7 |
4000 |
3,4 кг/м |
Для кріплення рейки знизу передбачене виконання PMI MSA25T з різьбовими монтажними отворами.
Монтажні отвори MSA25R
|
D, мм |
h, мм |
d, мм |
|
11 |
9 |
7 |
Рейка MSA25R кріпиться зверху через цековані монтажні отвори.
Розташування монтажних отворів
Стандартний крок між центрами отворів:
P = 60 мм
Стандартна відстань від торця рейки до центра крайнього отвору:
E = 20 мм
Мінімально допустима відстань:
Emin = 7 мм
Клас точності рейок PMI MSA
|
Код |
Клас точності |
|
N |
Нормальний |
|
H |
Високий |
|
P |
Прецизійний |
Рейка PMI MSA25R4000H має клас точності:
H — високий.
Застосування
Рейкові напрямні PMI MSA25 застосовуються у верстатах з ЧПК, металообробному та деревообробному обладнанні, координатних осях, лінійних приводах, системах промислової автоматизації та позиціонування.
