Кулачкова муфта

Порівняння товарів (0)

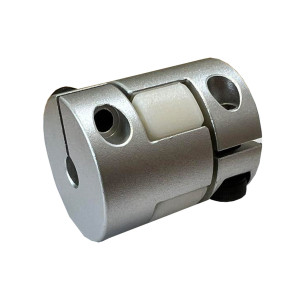

Кулачкова муфта 5*5 D25, L30 (SRJ25C)

K.D

код: 1829531724 LF-B-D25-L30-5-5

Кулачкова муфта 5*5 D25, L30 (SRJ25C)

В наявності

261 грн

Кулачкова муфта 5*5 D25, L30-(SRJ25C), діаметр 25 мм, довжина 30 мм, отвори 5*5 мм  Вказана ціна з ПДВ. Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зве..

Кулачкова муфта SRJ-20C(5*5), діаметр (D)-20 мм, довжина (L)-25 мм

K.D

код: 2092846296 SRJ-20C(5*5）

Кулачкова муфта SRJ-20C(5*5), діаметр (D)-20 мм, довжина (L)-25 мм

В наявності

243 грн

Кулачкова муфта SRJ-20C(5*5), діаметр (D)-20 мм, довжина (L)-25мм, d1=5 мм, d2=5 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до від..

Кулачкова муфта SRJ-20C(6.35*10), діаметр (D)-20 мм, довжина (L)-25 мм

K.D

код: 2092846297 SRJ-20C(6.35*10）

Кулачкова муфта SRJ-20C(6.35*10), діаметр (D)-20 мм, довжина (L)-25 мм

Під замовлення

243 грн

Кулачкова муфта SRJ-20C(6.35*10), діаметр (D)-20 мм, довжина (L)-25 мм, d1=6.35 мм, d2=10 мм, Двокулачкова муфта Оплата з ПДВ можлива для юридичних осіб — для отримання р..

Кулачкова муфта SRJ-25C-8*10, діаметр D-25 мм, довжина L-30 мм

K.D

код: 2092847945 SRJ-25C(8*10）

Кулачкова муфта SRJ-25C-8*10, діаметр D-25 мм, довжина L-30 мм

В наявності

261 грн

Кулачкова муфта SRJ-20C(8*10), діаметр D-25 мм, довжина L-30 мм, d1=8 мм, d2=10 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до відділ..

Кулачкова Муфта, SRJ-20C-8*8, діаметр D-20мм, довжина L-25мм

K.D

код: 2092848188 SRJ-20CL25(8*8）

Кулачкова Муфта, SRJ-20C-8*8, діаметр D-20мм, довжина L-25мм

В наявності

243 грн

Кулачкова Муфта, SRJ-20C(8*8), діаметр (D)-20 мм, довжина (L)-25 мм, d1=8 мм, d2=8 мм, двокулачкова Ціна з ПДВ Оплата з ПДВ можлива для юридичних осіб — для отримання ..

Кулачкова Муфта, SRJ-30C(6.35*10), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846299 SRJ-30C(6.35*10）

Кулачкова Муфта, SRJ-30C(6.35*10), діаметр (D)-30 мм, довжина (L)-40 мм

В наявності

277 грн

Кулачкова Муфта, SRJ-30C(6.35*10), діаметр (D)-30 мм, довжина (L)-40 мм, d1=6.35 мм, d2=10 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніт..

Кулачкова Муфта, SRJ-30C(6.35*8), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846298 SRJ-30C(6.35*8）

Кулачкова Муфта, SRJ-30C(6.35*8), діаметр (D)-30 мм, довжина (L)-40 мм

В наявності

277 грн

Кулачкова Муфта, SRJ-30C(6.35*8), діаметр (D)-30 мм, довжина (L)-40 мм, d1=6.35 мм, d2=8 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ звернітьс..

Кулачкова Муфта, SRJ-30C(8*10), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846541 SRJ-30C(8*10）

Кулачкова Муфта, SRJ-30C(8*10), діаметр (D)-30 мм, довжина (L)-40 мм

Під замовлення

277 грн

Кулачкова Муфта, SRJ-30C(8*10), діаметр (D)-30 мм, довжина (L)-40 мм, d1=8 мм, d2=10 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до в..

Кулачкова Муфта, SRJ-40C-10*10, діаметр D-40 мм, довжина L-55 мм

K.D

код: 2092846302 SRJ-40C(10*10）

Кулачкова Муфта, SRJ-40C-10*10, діаметр D-40 мм, довжина L-55 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(10*10), діаметр (D)-40 мм, довжина (L)-55 мм, d1=10мм, d2=10 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться д..

Кулачкова Муфта, SRJ-40C-14*10, діаметр D-40 мм, довжина L-50 мм

K.D

код: 2092848189 SRJ-40C(10*14）

Кулачкова Муфта, SRJ-40C-14*10, діаметр D-40 мм, довжина L-50 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(14*10), діаметр (D)-40 мм, довжина (L)-50мм, d1=14мм, d2=10 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться ..

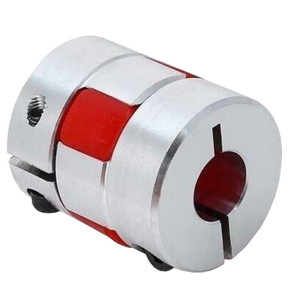

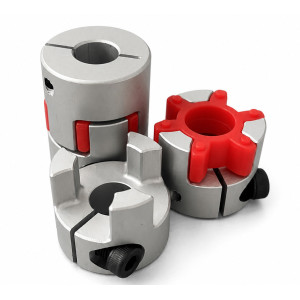

Кулачкова Муфта, SRJ-40C-14*12, діаметр D-40 мм, довжина L-65 мм

K.D

код: 2092848190 SRJ-40C(12*14）

Кулачкова Муфта, SRJ-40C-14*12, діаметр D-40 мм, довжина L-65 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(14*12), діаметр (D)-40 мм, довжина (L)-65 мм, d1=14 мм, d2=12 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ звернітьс..

Кулачкова Муфта, SRJ-40C-14*14, діаметр D-40 мм, довжина L-50 мм

K.D

код: 2092848191 SRJ-40C(14*14）

Кулачкова Муфта, SRJ-40C-14*14, діаметр D-40 мм, довжина L-50 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(14*14), діаметр (D)-40 мм, довжина (L)-50мм, d1=14мм, d2=14 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться ..

Кулачкова Муфта, SRJ-40C(14*15), діаметр (D)-40 мм, довжина (L)-65 мм

K.D

код: 2092846300 SRJ-40C(14*15）

Кулачкова Муфта, SRJ-40C(14*15), діаметр (D)-40 мм, довжина (L)-65 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(14*15), діаметр (D)-40 мм, довжина (L)-65 мм, d1=14 мм, d2=15 мм Ціна з ПДВ Оплата з ПДВ  для юридичних осіб — для отримання рахунку з ПДВ зверн..

Кулачкова Муфта, SRJ-40C(15*15), діаметр (D)-40 мм, довжина (L)-65 мм

K.D

код: 2092846301 SRJ-40C(15*15）

Кулачкова Муфта, SRJ-40C(15*15), діаметр (D)-40 мм, довжина (L)-65 мм

В наявності

500 грн

Кулачкова Муфта, SRJ-40C(15*15), діаметр (D)-40 мм, довжина (L)-65 мм, d1=15 мм, d2=15 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться ..

Кулачкова Муфта, SRJ-55C(18*22), діаметр (D)-55 мм, довжина (L)-78 мм

K.D

код: 2092846303 SRJ-55C(18*22）

Кулачкова Муфта, SRJ-55C(18*22), діаметр (D)-55 мм, довжина (L)-78 мм

В наявності

1306 грн

Кулачкова Муфта, SRJ-55(18*22), діаметр (D)-55 мм, довжина (L)-78 мм, d1=18 мм, d2=22 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться д..

Кулачкова Муфта, SRJ-55C(18*24), діаметр (D)-55 мм, довжина (L)-78 мм

K.D

код: 2092848478 SRJ-55C(18*24）

Кулачкова Муфта, SRJ-55C(18*24), діаметр (D)-55 мм, довжина (L)-78 мм

В наявності

1306 грн

Кулачкова Муфта, SRJ-55(18*24), діаметр (D)-55 мм, довжина (L)-78 мм, d1=18 мм, d2=24 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться д..

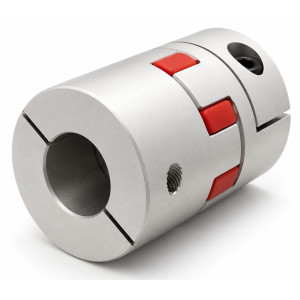

Кулачкова Муфта, SRJ-55C(20*25), діаметр (D)-55 мм, довжина (L)-78 мм

K.D

код: 2092848479 SRJ-55C(20*25）

Кулачкова Муфта, SRJ-55C(20*25), діаметр (D)-55 мм, довжина (L)-78 мм

В наявності

1306 грн

Кулачкова Муфта, SRJ-55(20*25), діаметр (D)-55 мм, довжина (L)-78 мм, d1=20 мм, d2=25 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться д..

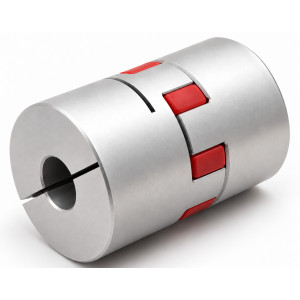

Кулачкова Муфта, SRJ-65C(20*22), діаметр (D)-65 мм, довжина (L)-90 мм

K.D

код: 2092846304 SRJ-65C(20*22）

Кулачкова Муфта, SRJ-65C(20*22), діаметр (D)-65 мм, довжина (L)-90 мм

В наявності

2652 грн

Кулачкова Муфта, SRJ-65(20*22), діаметр (D)-65 мм, довжина (L)-90 мм, d1=20мм, d2=22 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до..

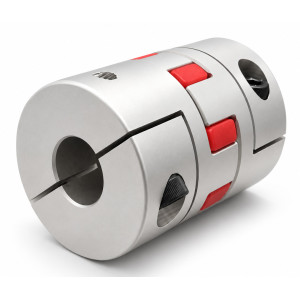

Кулачкова Муфта, SRJ-65C(20*24), діаметр (D)-65 мм, довжина (L)-90 мм

K.D

код: 2092848477 SRJ-65C(20*24）

Кулачкова Муфта, SRJ-65C(20*24), діаметр (D)-65 мм, довжина (L)-90 мм

В наявності

2652 грн

Кулачкова Муфта, SRJ-65(20*24), діаметр (D)-65 мм, довжина (L)-90 мм, d1=20мм, d2=24 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до..

Кулачкова Муфта, SRJ-65C(20*30), діаметр (D)-65 мм, довжина (L)-90 мм

K.D

код: 2092848476 SRJ-65C(20*30）

Кулачкова Муфта, SRJ-65C(20*30), діаметр (D)-65 мм, довжина (L)-90 мм

В наявності

2652 грн

Кулачкова Муфта, SRJ-65(20*30), діаметр (D)-65 мм, довжина (L)-90 мм, d1=20мм, d2=30 мм Ціна з ПДВ Оплата з ПДВ для юридичних осіб — для отримання рахунку з ПДВ зверніться до..

Показано від 1 до 20 з 20 (всього сторінок: 1)

Кулачкова муфта - Характеристики та застосування

Втулка з'єднання кулькового гвинта (кулачкові муфти)

Опис продукції

Втулка з'єднання кулькового гвинта (Ball Screw Shaft Coupling) або кулачкові муфти призначена для ефективного з'єднання валів і передачі обертального моменту між різними компонентами в механічних системах. Муфта кулачкового типу складається з двох чавунних маточин (половинок) та одного пружного розпірного кільця (вкладки), яке масло- і термостійке та резистентне до певних хімікатів. Конструкція дозволяє безпечну силову передачу від ведучого до веденого валу, зменшуючи динамічне навантаження і торсіонні коливання. Ці втулки виготовлені з високоякісного алюмінієвого сплаву і забезпечують точну і надійну передачу руху, зменшуючи вібрації і компенсуючи невеликі зміщення.

Сфери застосування

  • Системи ЧПК (числове програмне керування)
  • Автоматизовані виробничі лінії
  • Робототехніка
  • Медичне обладнання
  • Прецизійні механічні системи

Переваги

  • Висока точність передачі обертального моменту
  • Надійна конструкція з алюмінієвого сплаву
  • Компенсація невеликих зміщень
  • Зменшення вібрацій і шуму
  • Легка вага і простота встановлення

Технічні характеристики

Основні розміри

Модель

A (мм)

L (мм)

L1 (мм)

Максимальний діаметр (мм)

Стандартний отвір (H8) d1Xd2 (мм)

Різьба M

SRJ-20C

20

30

10

10

4, 5, 6, 6.35, 7, 8, 10

M3

SRJ-30C

30

40

14.5

16

5, 6, 6.35, 8, 9, 9.5, 10, 11, 12

M4

SRJ-40C

40

55

21

22

8, 9.5, 10, 11, 12, 14, 15

M5

SRJ-55C

55

70

30

28

12, 15, 16, 18, 19, 20

M6

SRJ-65C

65

90

35

38

20, 22, 24, 25, 28, 30, 32, 35, 38

M8

Продуктивність

Модель

Номінальний крутний момент (N.m)

Максимальний крутний момент (N.m)

Максимальна швидкість обертання (мін)

Статична крутильна жорсткість (N.m/rad)

Динамічна крутильна жорсткість (N.m/rad)

SRJ-20C

5

10

15200

51.0

151

SRJ-30C

12.5

25

10200

170.9

505

SRJ-40C

17

34

7600

857.5

2571

SRJ-55C

60

120

5600

2060

6163

SRJ-65C

160

320

4700

3430

10291

Вага і вантажопідйомність

Модель

Вага (кг)

Максимальна радіальна навантаження (kgf)

Радіальний люфт (мм)

Кутовий люфт (градуси)

Осьовий люфт (мм)

SRJ-20C

8.5

1.7

0.46

0.073

0.5

SRJ-30C

10

2.8

0.55

0.10

1.2

SRJ-40C

13.0

5.0

0.70

0.15

1.4

SRJ-55C

17.4

10.5

0.75

0.20

1.0

SRJ-65C

28.6

20.1

1.13

0.35

1.5

Зображення

Ці втулки з'єднання кулькового гвинта (кулачкові муфти) є незамінними компонентами для забезпечення високої точності і надійності роботи різноманітних механічних систем. Вони забезпечують стабільну роботу в умовах високих навантажень і вібрацій, що робить їх ідеальними для використання в передових технологічних рішеннях. Гнучка кулачкова муфта дозволяє адаптуватися до різних умов експлуатації, забезпечуючи довготривалу і надійну роботу обладнання.
