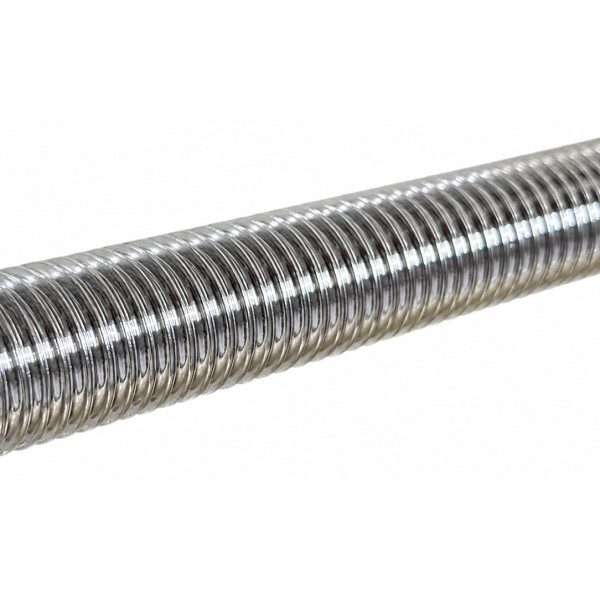

Гвинт КГП PMI R32-5B-1000-C7, діаметр 32 мм, хід 5 мм, клас точності C7

Гвинт КГП PMI 1R32-05B-1000-C7(R32-5), діаметр 32 мм, хід 5 мм, клас точності C7

Ціна вказана за 1 метр, з ПДВ

PMI — Precision Motion Industries, Inc. — тайванський виробник високоточних компонентів лінійного переміщення. Компанія виробляє кульково-гвинтові передачі КГП, профільні лінійні напрямні, кулькові шліци та інші компоненти для верстатобудування, промислової автоматизації, робототехніки та високоточного обладнання.

В асортименті PMI представлені накатні кульково-гвинтові гвинти різних діаметрів, ходів, напрямків різьби та класів точності. Для гвинта типорозміру 32×5 PMI передбачає виконання R(L)3205B із правим або лівим напрямком різьби, одним заходом і максимальною довжиною накатки до 6000 мм.

Накатний гвинт PMI — Rolled Ballscrew

Цей гвинт належить до категорії:

PMI Rolled Ballscrews — накатні гвинти КГП

Тобто гвинтові доріжки формуються методом накатування, а не прецизійного шліфування.

Опис гвинта PMI 1R32-05B-C7

PMI 1R32-05B-C7 — накатний гвинт кульково-гвинтової передачі номінальним діаметром 32 мм, з ходом 5 мм, правим напрямком різьби та класом точності C7.

Гвинт призначений для роботи з кульковими гайками PMI, розрахованими на профіль гвинта R3205B і кульки діаметром 3,175 мм. Зокрема, він повністю відповідає основним геометричним параметрам раніше розглянутої гайки:

PMI FSDU3205B-4.0P

Під час обертання гвинта кульки, розташовані між гвинтовими доріжками гвинта та гайки, перекочуються по робочому профілю, перетворюючи обертальний рух гвинта на лінійне переміщення гайки.

Хід 5 мм означає, що за один повний оберт однозаходного гвинта гайка переміщується вздовж його осі на 5 мм.

Оскільки гвинт має один захід, його хід і геометричний крок збігаються та становлять 5 мм.

Повне маркування гвинта

1R32-05B-1000-C7

Правильний поділ:

1 | R | 32 | 05 | B | 1000 | C7

Що означає код B

У системі позначень PMI літера B відповідає діаметру кульки:

B = Ø3,175 мм

Саме такий діаметр кульок використовується в сумісній гайці PMI FSDU3205B-4.0P.

Для класу C7 PMI вказує накопичене відхилення опорного ходу:

E = ±0,05 мм / 300 мм

Основні технічні характеристики

Клас C7 стосується саме точності ходу гвинта, а не його діаметра, прямолінійності або вантажопідйомності КГП.

Сумісність із гайкою PMI FSDU3205B-4.0P

Чому недостатньо підібрати тільки діаметр 32×5 мм

Під час підбору гайки до гвинта недостатньо збігу лише двох параметрів:

Діаметр 32 мм + хід 5 мм.

Для коректної роботи повинні збігатися:

виробник і профіль гвинтової доріжки + номінальний діаметр + хід + напрямок різьби + розмір кульок.

Основні переваги PMI 1R32-05B-6000-C7

• оригінальна продукція PMI;
• накатний гвинт КГП серії Rolled Ballscrew;
• номінальний діаметр 32 мм;
• хід 5 мм;
• однозаходне виконання;
• правий напрямок різьби;
• кульки Ø3,175 мм;
• клас точності C7;
• точність ходу C7 — ±0,05 мм на 300 мм;
• заводська довжина до 6000 мм;
• сумісність із гайкою PMI FSDU3205B-4.0P;
• невеликий хід 5 мм забезпечує точне лінійне переміщення за один оберт гвинта;
• підходить для верстатів, приводних осей і промислових механізмів.

Застосування

Гвинт PMI 1R32-05B-6000-C7 може застосовуватися в:

• верстатах із ЧПК;
• металообробному обладнанні;
• деревообробних верстатах;
• фрезерних і свердлильних верстатах;
• приводах координатних осей;
• промисловій автоматизації;
• механізмах подавання;
• системах позиціонування;
• лінійних приводах;
• обладнанні, де потрібне точне перетворення обертального руху на лінійний.
