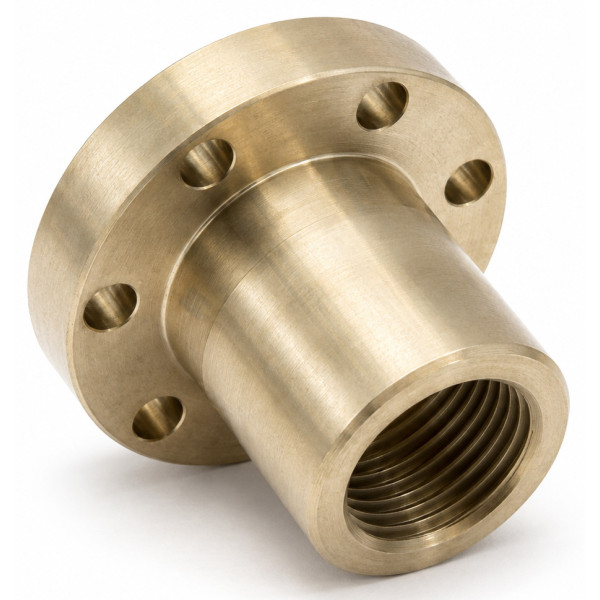

Гайка бронзова фланцева з трапецеїдальним різьбленням, EFM TR 24x5

Гайка бронзова фланцева EFM TR24×5 RH з трапецеїдальним різьбленням, права

Ціна з ПДВ

EFM TR24×5 RH — бронзова фланцева гайка з правим трапецеїдальним різьбленням Tr24×5, призначена для роботи в парі з трапецеїдальним гвинтом номінальним діаметром 24 мм і кроком різьблення 5 мм.

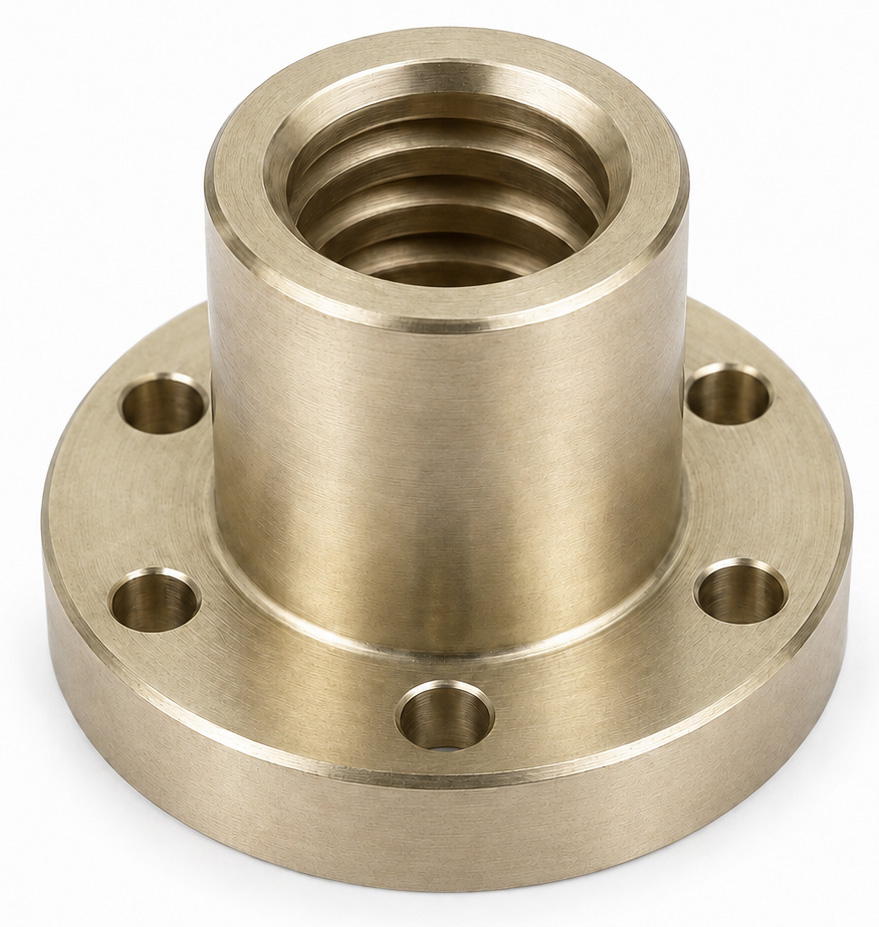

Гайка має циліндричний корпус із монтажним фланцем, що дозволяє надійно закріпити її безпосередньо на рухомому вузлі, каретці, супорті або іншому елементі механізму лінійного переміщення.

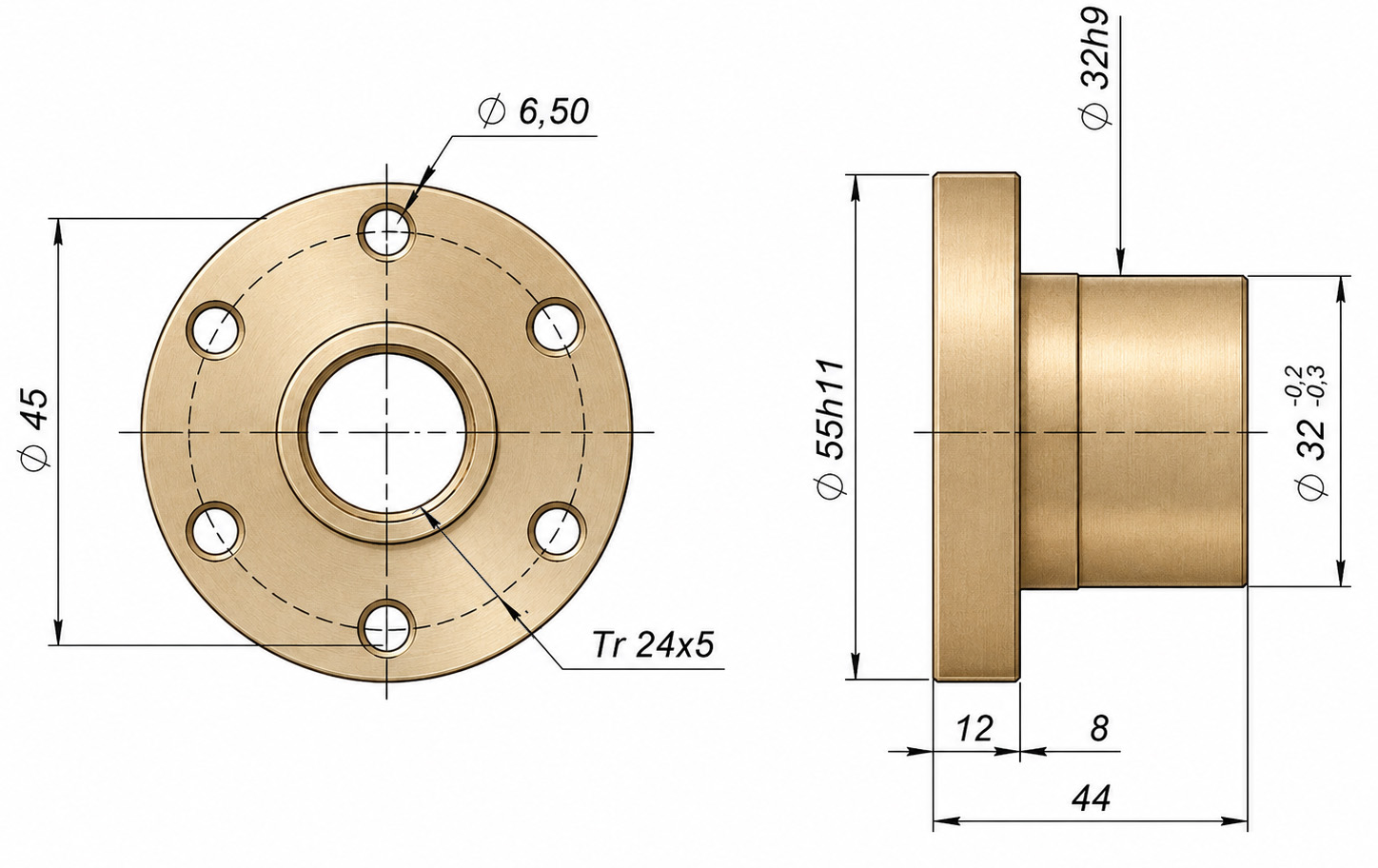

Для кріплення у фланці передбачено 6 наскрізних монтажних отворів Ø6,5 мм, рівномірно розташованих по колу.

Гайка виготовлена з бронзи CuSn7Zn4Pb7-C (CC493K). Бронзові трапецеїдальні гайки застосовуються у гвинтових передачах ковзання завдяки хорошим антифрикційним властивостям матеріалу, стійкості до зношування та здатності працювати в парі зі сталевим трапецеїдальним гвинтом.

При обертанні гвинта Tr24×5 на один повний оберт гайка переміщується вздовж його осі на 5 мм.

Розшифровка позначення EFM TR24×5 RH

• EFM — бронзова гайка фланцевого типу;
• TR (Tr) — трапецеїдальне метричне різьблення;
• 24 — номінальний діаметр трапецеїдального гвинта, 24 мм;
• 5 — крок різьблення, 5 мм;
• RH (Right Hand) — правий напрямок різьблення.

Технічні характеристики

Особливості та переваги

Фланцеве виконання гайки спрощує її встановлення в конструкцію обладнання та забезпечує надійну фіксацію відносно рухомого вузла.

Бронза CC493K (CuSn7Zn4Pb7-C) добре підходить для роботи в парах ковзання «сталевий гвинт — бронзова гайка». Така конструкція широко використовується у механізмах, де обертальний рух необхідно перетворити на поступальне переміщення.

Трапецеїдальний профіль різьблення має більшу робочу поверхню порівняно зі звичайним метричним кріпильним різьбленням і призначений саме для передачі осьових навантажень та руху.

Застосування

Гайка EFM TR24×5 RH може застосовуватися у:

• верстатах і промисловому обладнанні;
• механізмах лінійного переміщення;
• підйомних та регулювальних механізмах;
• приводах подачі;
• позиціонуючих пристроях;
• спеціальному технологічному обладнанні;
• механічних приводах із трапецеїдальними гвинтами.

Сумісність

Бронзова гайка EFM TR24×5 RH призначена для роботи з трапецеїдальним гвинтом:

Tr24×5, праве різьблення (RH)

Номінальний діаметр гвинта — 24 мм, крок різьблення — 5 мм.
