Гайка бронзова фланцева з трапецеїдальним різьбленням, TR20x4, FEU-RH

Гайка бронзова фланцева TR20×4 FEU-RH з правою трапецеїдальною різьбою

Ціна з ПДВ

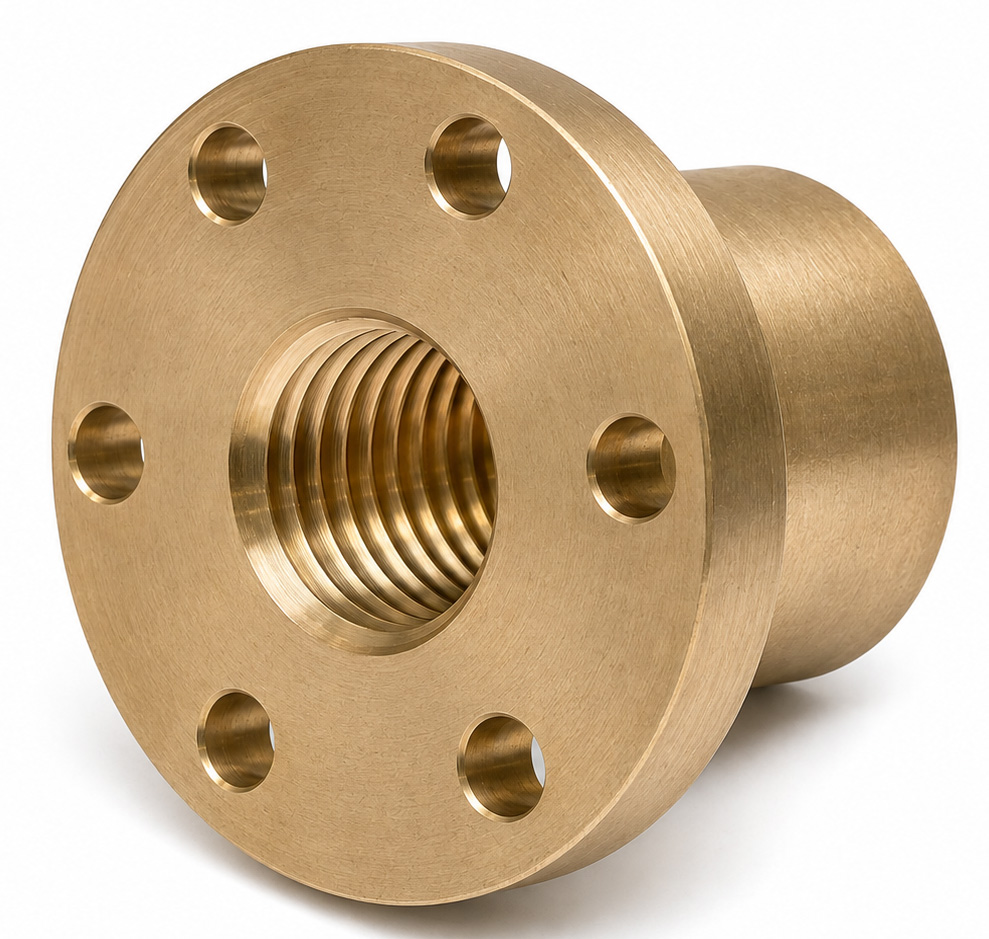

Бронзова фланцева гайка TR20×4 FEU-RH є елементом трапецеїдальної гвинтової передачі ковзання. Вона встановлюється на трапецеїдальний гвинт номінальним діаметром 20 мм із кроком різьби 4 мм і перетворює його обертальний рух на поступальне переміщення каретки, монтажної плити, супорта або іншої рухомої частини механізму.

Позначення RH — Right Hand вказує на правий напрямок різьби. Гайка повинна використовуватися з відповідним правим трапецеїдальним гвинтом TR20×4 RH.

Матеріал гайки

Гайка виготовлена з бронзи EN 1982 CuSn7Zn4Pb7-C — CC493K.

Бронзову гайку рекомендується використовувати разом із трапецеїдальним гвинтом зі сталі C45, C15 або нержавіючої сталі. Для забезпечення нормального ресурсу гвинтової пари необхідно забезпечити достатнє та регулярне змащування контактних поверхонь.

Відповідність стандартам

Внутрішня трапецеїдальна різьба виготовлена відповідно до:

• ISO 2901/2903 — профіль і допуски метричної трапецеїдальної різьби;
• DIN 103 — метрична трапецеїдальна різьба;
• поле допуску внутрішньої різьби — 7H.

Розшифрування позначення TR20×4 FEU-RH

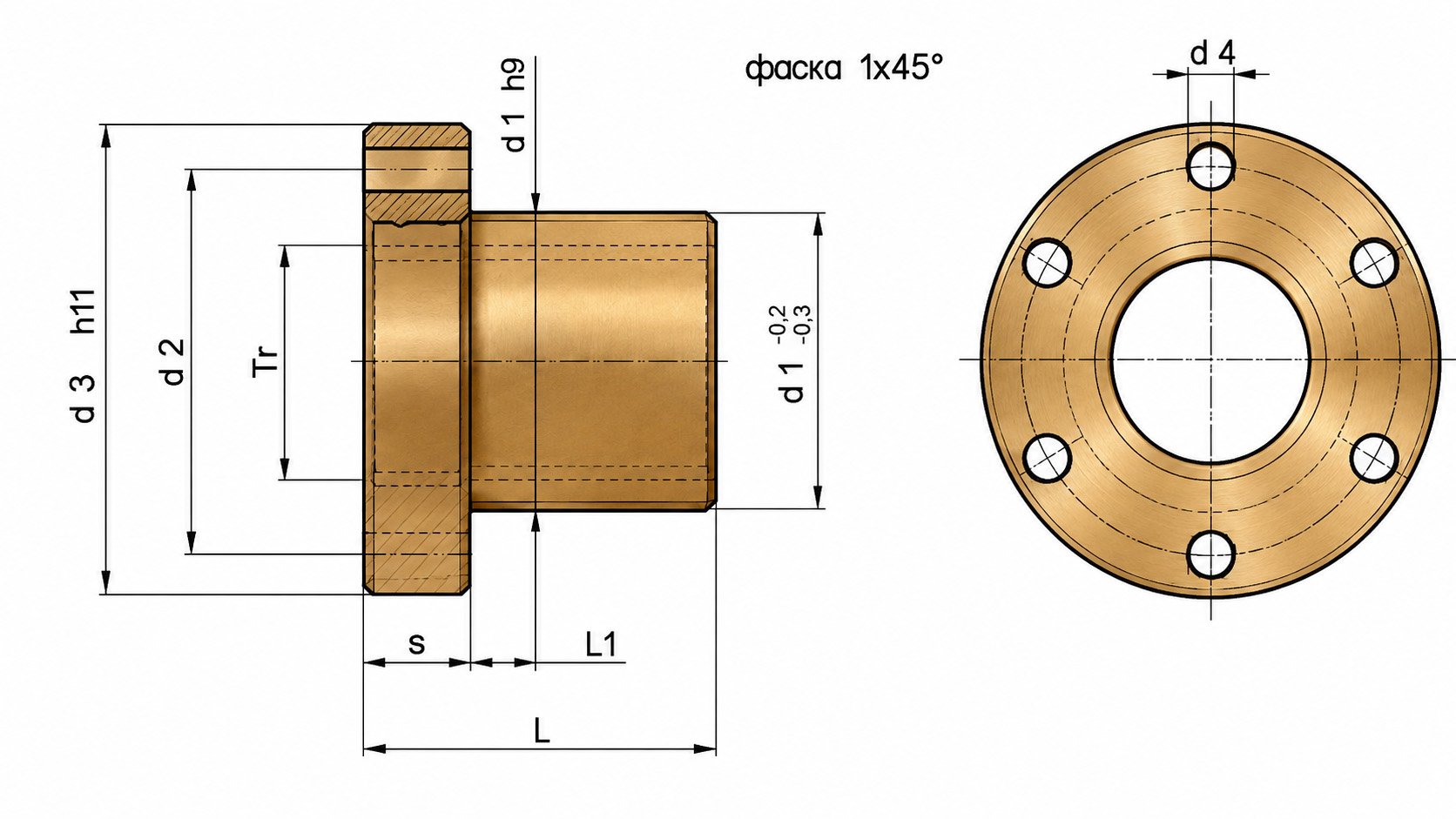

Технічні характеристики

Основні переваги

• бронзовий корпус із матеріалу EN 1982 CuSn7Zn4Pb7-C;
• добра зносостійкість під час роботи в парі зі сталевим трапецеїдальним гвинтом;
• відповідність профілю метричної трапецеїдальної різьби DIN 103;
• поле допуску внутрішньої різьби 7H;
• права однозахідна різьба TR20×4;
• надійне фланцеве кріплення;
• шість монтажних отворів для рівномірної фіксації;
• можливість застосування в ручних і механізованих приводах;
• придатність для тривалого поступального переміщення за умови правильного змащування.

Застосування

Гайка TR20×4 FEU-RH може використовуватися у:

• верстатах і промислових механізмах;
• деревообробному обладнанні;
• металообробних верстатах;
• приводах лінійного переміщення;
• підйомних і регулювальних механізмах;
• промисловій автоматизації;
• затискних і натяжних пристроях;
• механізмах позиціонування;
• супортах і рухомих каретках;
• механізмах ручної подачі;
• ремонтованих і модернізованих вузлах обладнання.

Сумісність

Гайка повинна використовуватися з трапецеїдальним гвинтом, який має такі параметри:

Гайка не підходить для:

• гвинтів TR20 з іншим кроком;
• гвинтів TR20×4 із лівою різьбою LH;
• багатозахідних гвинтів із ходом, відмінним від 4 мм;
• метричних кріпильних різьб;
• кулькових гвинтів КГП;
• гвинтів із профілем ACME, якщо їх геометрія не відповідає DIN 103.

Рекомендації щодо монтажу

Перед установленням необхідно очистити різьбу гайки та гвинта від металевої стружки, пилу, абразивних частинок і забрудненого консерваційного мастила.

Гайка повинна накручуватися на гвинт вручну, без ударів і надмірного зусилля. Примусове закручування може пошкодити бронзові витки різьби.

Під час монтажу необхідно забезпечити співвісність гайки та гвинта. Перекіс збільшує контактне навантаження на окремі витки, підвищує тертя та прискорює зношування.

Фланець необхідно затягувати рівномірно, поступово затягуючи кріплення навхрест. Не слід використовувати монтажні гвинти для примусового вирівнювання неправильно встановленої гайки.

Змащування

Для гвинтової пари «сталевий гвинт — бронзова гайка» необхідне регулярне змащування. Недостатня кількість мастильного матеріалу може призвести до:

• прискореного зношування витків різьби;
• збільшення осьового люфту;
• підвищення температури;
• збільшення крутного моменту;
• появи задирів;
• передчасного виходу гайки з ладу.

Інтервал технічного обслуговування слід визначати з урахуванням навантаження, швидкості переміщення, тривалості роботи, температури та ступеня забрудненості робочої зони.
