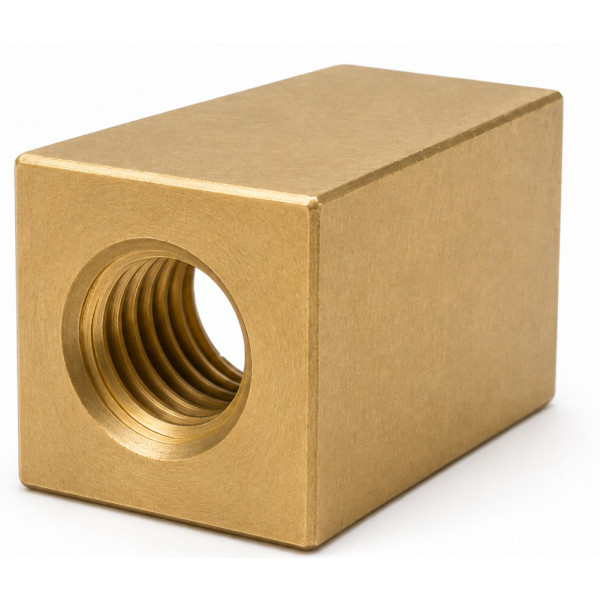

Гайка латунна квадратна TR30×6 QOB-RH з правою трапецеїдальною різьбою

Гайка латунна квадратна TR30×6 QOB-RH з правою трапецеїдальною різьбою

Ціна з ПДВ

Латунна квадратна гайка TR30×6 QOB-RH є елементом трапецеїдальної гвинтової передачі ковзання. Вона призначена для встановлення на трапецеїдальний гвинт номінальним діаметром 30 мм із кроком різьби 6 мм.

Під час обертання гвинта гайка перетворює обертальний рух на поступальне переміщення каретки, монтажної плити, супорта або іншого рухомого елемента механізму.

Позначення RH — Right Hand вказує на правий напрямок різьби. Гайка повинна використовуватися з відповідним правим трапецеїдальним гвинтом TR30×6 RH.

Матеріал гайки

Гайка виготовлена з латуні:

EN 12164 CW614N-M, попереднє позначення — OT58.

Країна походження — Литва.

Латунь добре піддається механічній обробці та дозволяє виготовляти точну внутрішню трапецеїдальну різьбу. Водночас гайки серії QOB рекомендується застосовувати в механізмах із відносно невеликими робочими навантаженнями.

Порівняно з бронзовими гайками латунна гайка має більш обмежену несучу здатність і нижчу стійкість до інтенсивного зношування. Тому модель TR30×6 QOB-RH не рекомендується використовувати у важких приводах, механізмах із високим осьовим навантаженням або за тривалого безперервного руху без достатнього змащування.

Для збільшення строку служби гвинтової пари необхідно забезпечити правильну співвісність гвинта та гайки, а також регулярну подачу мастильного матеріалу на контактні поверхні різьби.

Розшифрування позначення TR30×6 QOB-RH

Технічні характеристики

Особливості конструкції

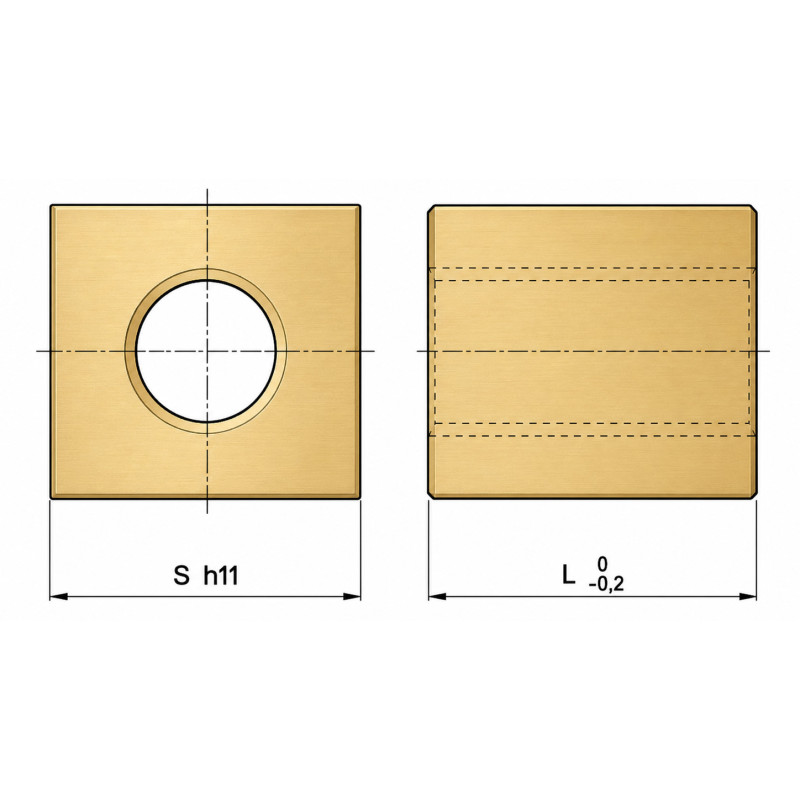

Квадратна форма корпусу дозволяє фіксувати гайку в підготовленому посадковому місці без використання круглого фланця. Таке виконання зручне для встановлення всередині:

• зварних і збірних металевих корпусів;
• квадратних монтажних кареток;
• плит і кронштейнів;
• механізмів подачі;
• регулювальних і позиціонувальних вузлів.

Плоскі зовнішні поверхні корпусу спрощують утримання гайки від провертання. Спосіб остаточної фіксації необхідно вибирати з урахуванням конструкції обладнання, напрямку навантаження та доступного монтажного простору.

Основні переваги

• стандартна трапецеїдальна різьба TR30×6;
• правий напрямок різьби RH;
• квадратний корпус розміром 50×50 мм;
• загальна довжина 60 мм;
• зручне встановлення у прямокутне посадкове місце;
• добра механічна оброблюваність матеріалу;
• можливість застосування в ручних і механізованих регулювальних приводах;
• придатність для ремонту та модернізації обладнання з трапецеїдальною гвинтовою передачею.

Обмеження застосування

Латунна гайка QOB має нижче допустиме навантаження та меншу зносостійкість порівняно з гайками зі спеціалізованої підшипникової бронзи.

Не рекомендується застосовувати виріб:

• за високих осьових навантажень;
• у підйомних механізмах без попереднього розрахунку;
• за високої швидкості та тривалого безперервного руху;
• у механізмах з ударними або змінними навантаженнями;
• без регулярного змащування;
• за наявності перекосу між гвинтом і гайкою;
• у відповідальних системах, де зношування гайки може призвести до аварійного переміщення вузла.

Для важких умов експлуатації доцільніше розглядати бронзову гайку з підтвердженими характеристиками допустимого навантаження та зносостійкості.

Застосування

Гайка TR30×6 QOB-RH може використовуватися у:

• механізмах ручної подачі;
• регулювальних пристроях;
• позиціонувальних механізмах;
• невеликих верстатах і пристосуваннях;
• деревообробному обладнанні;
• ремонтних вузлах промислового обладнання;
• затискних і натяжних пристроях;
• механізмах переміщення з невеликим навантаженням;
• приводах із невисокою інтенсивністю роботи;
• нестандартному та спеціальному обладнанні.

Сумісність

Гайка повинна використовуватися з трапецеїдальним гвинтом, який має такі параметри:

Гайка не підходить для:

• гвинтів TR30 з іншим кроком;
• гвинтів TR30×6 із лівою різьбою LH;
• багатозахідних гвинтів з іншим ходом;
• метричної кріпильної різьби;
• кульково-гвинтових передач КГП;
• гвинтів із профілем ACME, геометрія яких відрізняється від метричної трапецеїдальної різьби.

Рекомендації щодо монтажу

Перед установленням необхідно очистити різьбу гайки та гвинта від металевої стружки, пилу, абразивних частинок і забрудненого консерваційного матеріалу.

Гайка повинна накручуватися на гвинт плавно, без ударів і надмірного зусилля. Примусове закручування може пошкодити внутрішні латунні витки.

Посадкове місце повинно утримувати квадратний корпус від провертання, але не повинно деформувати його. Надмірне стискання корпусу може змінити геометрію внутрішньої різьби та збільшити опір переміщенню.

Під час монтажу необхідно забезпечити співвісність гвинта та гайки. Перекіс призводить до нерівномірного навантаження на витки, підвищеного тертя та прискореного зношування.

Змащування

Для гвинтової пари «сталевий трапецеїдальний гвинт — латунна гайка» необхідне регулярне змащування.

Недостатня кількість мастильного матеріалу може призвести до:

• прискореного зношування внутрішньої різьби;
• збільшення осьового люфту;
• підвищення температури;
• збільшення необхідного крутного моменту;
• появи задирів;
• заклинювання гвинтової пари;
• передчасного виходу гайки з ладу.

Інтервал технічного обслуговування слід визначати з урахуванням навантаження, швидкості переміщення, тривалості роботи, температури та забрудненості робочої зони.
