Гайка сталева шестигранна TR30×6 MES-RH з правою трапецеїдальною різьбою

Гайка сталева шестигранна TR30×6 MES-RH з правою трапецеїдальною різьбою

Ціна з ПДВ

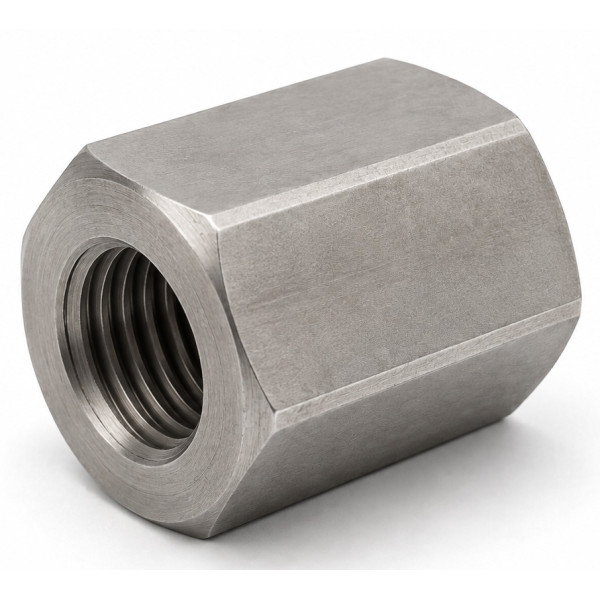

Сталева шестигранна гайка TR30×6 MES-RH призначена для встановлення на трапецеїдальний гвинт номінальним діаметром 30 мм із кроком різьби 6 мм і правим напрямком різьби.

Гайка належить до конструктивного типу MES і має шестигранний зовнішній корпус, завдяки чому її зручно утримувати стандартним інструментом, встановлювати в монтажні вузли та використовувати для регулювання або фіксації положення на трапецеїдальному гвинті.

Позначення RH — Right Hand вказує на правий напрямок різьби. Гайка повинна використовуватися з відповідним правим трапецеїдальним гвинтом TR30×6 RH.

Матеріал гайки

Гайка виготовлена зі сталі:

EN 10277-3 11SMnPb37 — 1.0737

Сталь 11SMnPb37 належить до автоматних сталей із доброю механічною оброблюваністю. Матеріал підходить для виготовлення деталей складної форми та різьбових елементів, де потрібна висока продуктивність токарної та іншої механічної обробки.

Наявність свинцю у складі матеріалу покращує оброблюваність різанням, однак це необхідно враховувати під час вибору способу зварювання та подальшої обробки виробу.

Призначення гайки MES

Гайка серії MES призначена насамперед для:

• фіксації положення на трапецеїдальному гвинті;
• регулювальних механізмів;
• установчих і монтажних вузлів;
• механізмів, де необхідно періодично змінювати положення гайки;
• конструктивного кріплення;
• утримання та регулювання деталей обладнання.

Шестигранна форма корпусу особливо зручна у вузлах, де гайку необхідно затягувати, послаблювати або утримувати гайковим ключем.

Важливо враховувати, що гайка виготовлена зі сталі. Під час її використання разом зі сталевим трапецеїдальним гвинтом утворюється пара тертя «сталь — сталь», яка має підвищену схильність до заїдання під час постійного руху під навантаженням.

Тому MES не рекомендується використовувати як основну ходову гайку для тривалого безперервного лінійного переміщення під навантаженням. Для таких умов доцільніше застосовувати бронзові ходові гайки.

Особливості шестигранної конструкції

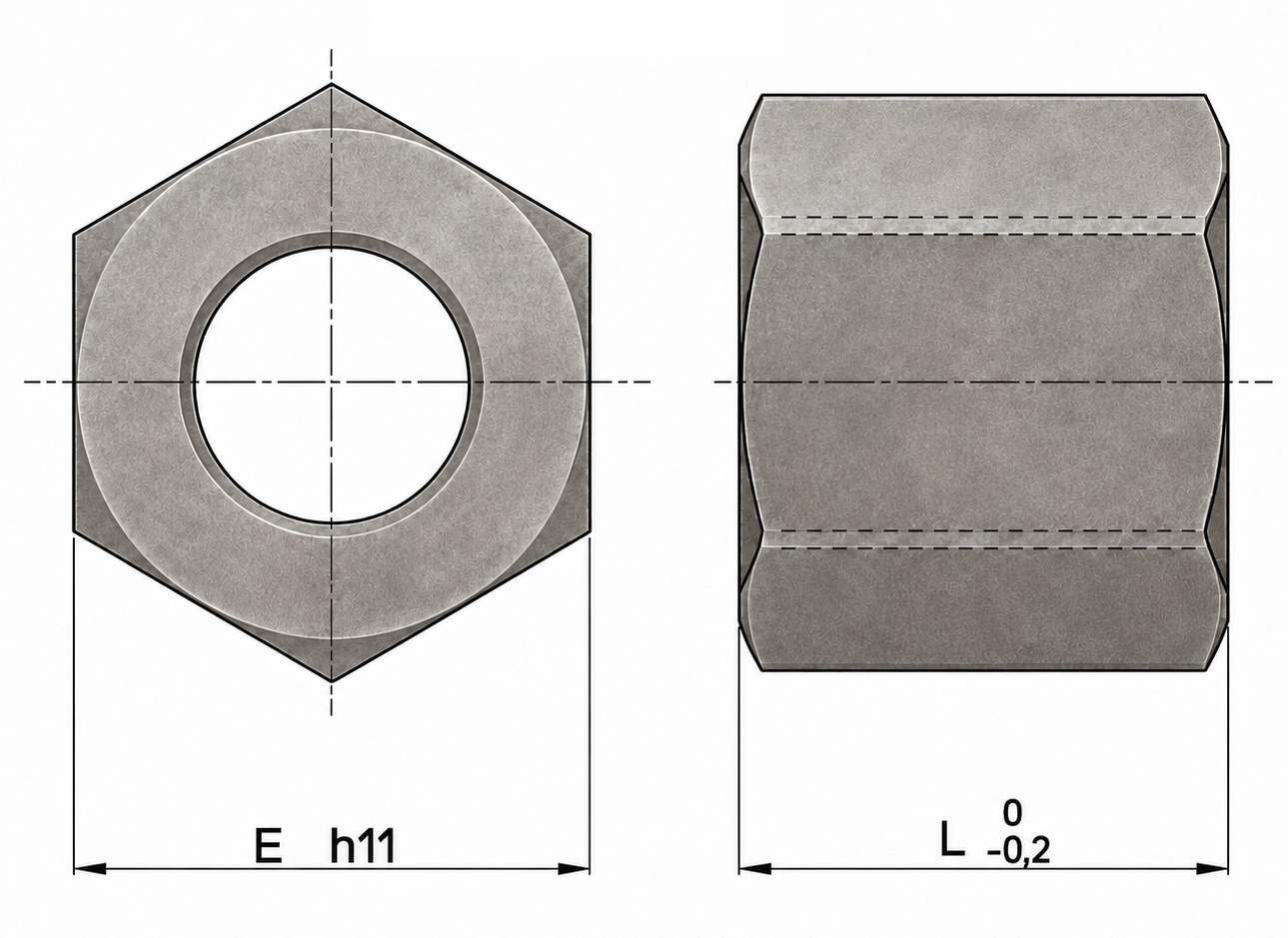

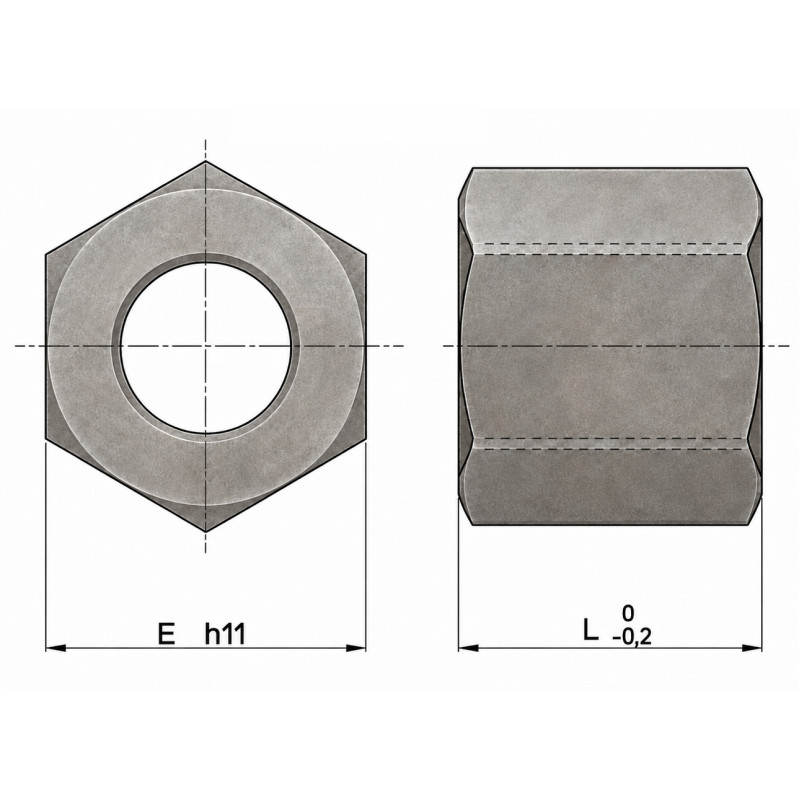

Зовнішній корпус гайки виконаний у формі правильного шестигранника.

Для моделі TR30×6 MES-RH:

• розмір під ключ E = 46 мм;
• загальна довжина L = 45 мм.

Таке виконання дозволяє зручно використовувати стандартний інструмент під час монтажу та регулювання. Шестигранна форма також перешкоджає провертанню гайки під час встановлення в відповідний корпус або спеціально підготовлене посадкове місце.

На торцевих крайках передбачені фаски 1×45°, які спрощують встановлення та усувають гострі краї виробу.

Зварювання

Гайки MES зі сталі 11SMnPb37 можуть використовуватися у зварних конструкціях з урахуванням особливостей матеріалу.

Для зварювання рекомендується застосовувати відповідні технологічні процеси, наприклад дротове зварювання MIG/MAG.

Через наявність свинцю у сталі 11SMnPb37 зварювальні роботи повинні виконуватися кваліфікованим спеціалістом із дотриманням вимог промислової безпеки та вентиляції робочої зони.

Розшифрування позначення TR30×6 MES-RH

Технічні характеристики

Основні переваги

• стандартна трапецеїдальна різьба TR30×6;
• правий напрямок різьби RH;
• міцний сталевий корпус;
• шестигранна форма для зручного монтажу;
• розмір під ключ 46 мм;
• компактна довжина 45 мм;
• добра механічна оброблюваність сталі 11SMnPb37;
• можливість використання стандартного гайкового інструменту;
• зручне застосування в регулювальних і фіксувальних механізмах;
• підходить для ремонту, модернізації та виготовлення обладнання.

Застосування

Гайка TR30×6 MES-RH може використовуватися у:

• регулювальних механізмах;
• вузлах фіксації положення;
• верстатах і промисловому обладнанні;
• монтажних опорах;
• затискних механізмах;
• регулювальних гвинтових вузлах;
• деревообробному обладнанні;
• металообробних верстатах;
• спеціальних механізмах;
• ремонтованих і модернізованих вузлах промислового обладнання.

Особливо зручне таке виконання в конструкціях, де положення вузла спочатку регулюється обертанням гайки по трапецеїдальному гвинту, а потім фіксується.

Обмеження застосування

Гайку TR30×6 MES-RH не рекомендується використовувати для постійного поступального руху під значним навантаженням.

Причина полягає в тому, що під час роботи зі сталевим трапецеїдальним гвинтом утворюється пара:

сталевий гвинт — сталева гайка

За недостатнього змащування, підвищеного навантаження або тривалого руху це може призвести до збільшення тертя, нагрівання та заїдання робочих поверхонь різьби.

Не рекомендується застосовувати гайку MES:

• у постійно працюючих лінійних приводах;
• за тривалого безперервного зворотно-поступального руху;
• за високих швидкостей переміщення;
• за високих осьових навантажень без попереднього розрахунку;
• без достатнього змащування;
• за перекосу гвинта та гайки.

Для подібних умов рекомендується застосовувати бронзову ходову гайку відповідного розміру.

Сумісність

Гайка повинна використовуватися з трапецеїдальним гвинтом із такими параметрами:

Гайка не підходить для:

• гвинтів TR30 з іншим кроком;
• гвинтів TR30×6 із лівою різьбою LH;
• багатозахідних гвинтів з іншим ходом;
• звичайної метричної кріпильної різьби;
• кульково-гвинтових передач КГП;
• гвинтів з іншим профілем різьби.

Рекомендації щодо монтажу

Перед установленням необхідно очистити внутрішню різьбу гайки та поверхню трапецеїдального гвинта від металевої стружки, пилу, абразивних частинок та інших забруднень.

Гайка повинна накручуватися на гвинт плавно, без ударів і надмірного зусилля.

Під час установлення необхідно забезпечити співвісність гайки та трапецеїдального гвинта. Перекіс спричиняє нерівномірний контакт витків, збільшує тертя та підвищує ризик заїдання.

Під час затягування гайки інструмент рекомендується встановлювати безпосередньо на шестигранні робочі поверхні корпусу. Розмір під ключ для цієї моделі становить 46 мм.

Змащування

Якщо гайка періодично переміщується по гвинту, рекомендується застосовувати відповідний мастильний матеріал.

Недостатнє змащування в парі «сталь — сталь» може призвести до:

• підвищення коефіцієнта тертя;
• збільшення необхідного крутного моменту;
• нагрівання контактних поверхонь;
• прискореного зношування різьби;
• утворення задирів;
• заїдання або заклинювання гвинтової пари.

Інтервал змащування необхідно вибирати з урахуванням навантаження, частоти регулювання, швидкості руху та умов експлуатації.
