Косозуба Зубчаста рейка

Порівняння товарів (0)
Косозуба загартована зубчаста рейка Apex модуль М1,5, 1J08R200C10, довжина 2 м, Ціна з ПДВ

Apex

код: 1829526402 1J08R200C10

Косозуба загартована зубчаста рейка Apex модуль М1,5, 1J08R200C10, довжина 2 м, Ціна з ПДВ

Під замовлення

8755 грн

Косозуба зубчаста рейка Apex, 1J08R200C10, модуль М1,5, довжина 2000 мм, Ціна вказана з ПДВ, за загальну довжину 2000 мм Зубчасті косозубі рейки застосовуються для перетвор..

Косозуба загартована зубчаста рейка Apex модуль М2, 0206R100C10 , довжина 1 м, Ціна з ПДВ

Apex

код: 1829526400 0206R100C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0206R100C10 , довжина 1 м, Ціна з ПДВ

Під замовлення

9404 грн

Косозуба зубчаста рейка Apex, 0206R100C10 , модуль М2, довжина 1000 мм, Ціна вказана з ПДВ, за загальну довжину 1000 мм Зубчасті косозубі рейки застосовуються для перет..

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R050C10, довжина 0,5 м, Ціна з ПДВ

Apex

код: 2092846458 0208R050C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R050C10, довжина 0,5 м, Ціна з ПДВ

Під замовлення

2270 грн

Косозуба загартована зубчаста рейка Apex, 0208R050C10, модуль М2, довжина 500 мм, Якість 8 / Вуглецева сталь Ціна вказана з ПДВ, за загальну довжину 500 мм Зубчасті косозубі рей..

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R100C10, довжина 1 м, Ціна з ПДВ

Apex

код: 2092846430 0208R100C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R100C10, довжина 1 м, Ціна з ПДВ

Під замовлення

4702 грн

Косозуба загартована зубчаста рейка Apex, 0208R100C10, модуль М2, довжина 1000 мм, Якість 8 / Вуглецева сталь Ціна вказана з ПДВ, за загальну довжину 1000 мм Зубчасті косозубі ..

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R150C10, довжина 1,5 м, Ціна з ПДВ

Apex

код: 2092846457 0208R150C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R150C10, довжина 1,5 м, Ціна з ПДВ

Під замовлення

6855 грн

Косозуба загартована зубчаста рейка Apex, 0208R150C10, модуль М2, довжина 1500 мм, Якість 8 / Вуглецева сталь Ціна вказана з ПДВ, за загальну довжину 1500 мм Зубчасті косозубі р..

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R200C10, довжина 2 м, Ціна з ПДВ

Apex

код: 2092846427 0208R200C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R200C10, довжина 2 м, Ціна з ПДВ

Під замовлення

9125 грн

Косозуба загартована зубчаста рейка Apex, 0208R200C10, модуль М2, довжина 2000 мм, Якість 8 / Вуглецева сталь Ціна вказана з ПДВ, за загальну довжину 2000 мм Зубчасті косозуб..

Косозуба загартована зубчаста рейка Apex модуль М1,5, 1J06R100C10, довжина 1 м, Ціна з ПДВ

Apex

код: 2092847115 1J06R100C10

Косозуба загартована зубчаста рейка Apex модуль М1,5, 1J06R100C10, довжина 1 м, Ціна з ПДВ

Під замовлення

8755 грн

Косозуба зубчаста рейка Apex, 1J06R100C10, модуль М1,5, довжина 1000 мм, Ціна вказана з ПДВ, за загальну довжину 1000 мм Зубчасті косозубі рейки застосовуються для перет..

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R175C10, довжина 1.75 м, Ціна з ПДВ

Apex

код: 2092846456 0208R175C10

Косозуба загартована зубчаста рейка Apex модуль М2, 0208R175C10, довжина 1.75 м, Ціна з ПДВ

Під замовлення

7756 грн

Косозуба загартована зубчаста рейка Apex, 0208R175C10, модуль М2, довжина 1750 мм, Якість 8 / Вуглецева сталь Ціна вказана з ПДВ, за загальну довжину 1750 мм Зубчасті косозубі р..

Косозуба зубчаста рейка Apex модуль М2, 0206R200C10, довжина 2 м, Ціна з ПДВ

Apex

код: 2092846943 0206R200C10

Косозуба зубчаста рейка Apex модуль М2, 0206R200C10, довжина 2 м, Ціна з ПДВ

Під замовлення

19879 грн

Косозуба зубчаста рейка Apex, 0206R200C10, модуль М2, довжина 2000 мм, Ціна вказана з ПДВ, за загальну довжину 2000 мм Зубчасті косозубі рейки застосовуються для перетворенн..

Косозуба зубчаста рейка Apex модуль М3, 0308R150C10, довжина 1,5 м, Ціна з ПДВ

Apex

код: 2092846945 0308R150C10

Косозуба зубчаста рейка Apex модуль М3, 0308R150C10, довжина 1,5 м, Ціна з ПДВ

Під замовлення

10579 грн

Косозуба рейка APEX DYNAMICS 0308R150C10, Ціна з ПДВ, Довжина 1500 мм Рейка з косими зубцями серії 0308R150C10 від APEX DYNAMICS виготовлена з нормалізованої вуглецевої сталі та м..

Косозуба зубчаста рейка Apex модуль М3, 0308R200C10, довжина 2 м, Ціна з ПДВ

Apex

код: 2092846944 0308R200C10

Косозуба зубчаста рейка Apex модуль М3, 0308R200C10, довжина 2 м, Ціна з ПДВ

Під замовлення

13862 грн

Косозуба рейка APEX DYNAMICS 0308R200C10, Ціна з ПДВ, Довжина 2000 мм Рейка з косими зубцями серії 0308R200C10 від APEX DYNAMICS виготовлена з нормалізованої вуглецевої сталі та м..

Показано від 1 до 11 з 11 (всього сторінок: 1)

Косозуба Зубчаста рейка - Характеристики та застосування

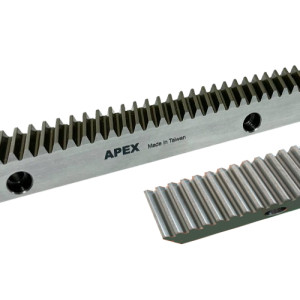

Високоточні зубчасті рейки від APEX-Прямозубі та косозубі рейки

Переваги продукту APEX DYNAMICS:

  • Висока точність
  • Високе навантаження
  • Висока швидкість
  • Низький рівень шуму
  • Довговічність
  • Швидка доставка

Чому APEX?

APEX DYNAMICS (Тайвань)  - єдиний виробник у світі, який строго дотримується всіх технічних специфікацій при виробництві зубчастих рейок. Ми забезпечуємо:

  • Геометричну точність всіх розмірів
  • Визначену прямолінійність, паралельність і перпендикулярність
  • Кут нахилу і кут тиску з допусками
  • Визначену шорсткість поверхні зубів
  • Визначену твердість і товщину загартованого шару на зубах

APEX також є єдиною провідною компанією у світі, яка самостійно розробляє і виробляє зубчасті рейки, шестерні і редуктори, забезпечуючи високоякісні і скоординовані трансмісійні комплекти для задоволення різних промислових вимог.

Що таке загартовування зубчастих рейок?

Загартовування зубчастих рейок - це процес термічної обробки, який підвищує твердість поверхні зубців, збільшуючи їх зносостійкість і довговічність. Загартовані зубчасті рейки здатні витримувати високі навантаження і зберігати свої експлуатаційні характеристики протягом тривалого часу, навіть в умовах інтенсивного використання.

Чому важливе загартовування зубчастих рейок?

  1. Зносостійкість: Загартовані зубчасті рейки мають підвищену стійкість до зношування, що продовжує термін їх служби.
  2. Високе навантаження: Завдяки загартовуванню, зубчасті рейки здатні витримувати значні механічні навантаження без деформацій.
  3. Надійність: Загартовані зубчасті рейки забезпечують стабільну роботу обладнання, знижуючи ризик поломок і простоїв.
  4. Ефективність: Загартовані рейки сприяють підвищенню ефективності виробничих процесів за рахунок стабільної і надійної роботи.

Чому APEX лідирує серед інших виробників?

APEX DYNAMICS використовує передові технології загартовування, які забезпечують високу твердість і товщину загартованого шару на зубах. Ми пропонуємо два основних методи загартовування:

Типи загартовування від APEX

APEX DYNAMICS (Тайвань)  використовує передові технології загартовування, які забезпечують високу твердість і товщину загартованого шару на зубах. Ми пропонуємо три основні методи загартовування:

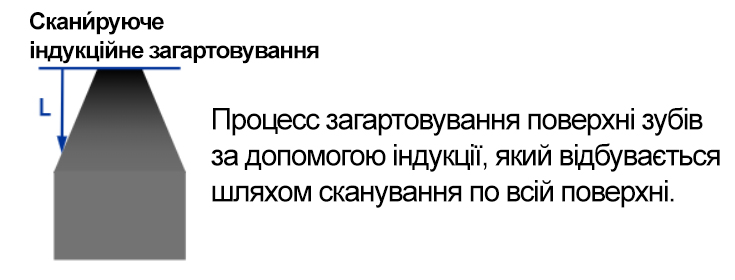

Індукційне загартовування

Індукційне загартовування забезпечує високу твердість поверхні зубців, що підвищує їх зносостійкість і довговічність.

Номер модуля

Поверхнева твердість (HV)

Твердість по ефективній товщині (HV)

H

L

1

550 ± 40

440 ± 32

-

1.75

1.5

550 ± 40

440 ± 32

-

2.63

1.591 (Pitch 5)

550 ± 40

440 ± 32

-

2.79

2

550 ± 40

440 ± 32

-

3.5

2.5

550 ± 40

440 ± 32

-

4.38

3

550 ± 40

440 ± 32

-

4.8

3.183 (Pitch 10)

550 ± 40

440 ± 32

-

5.09

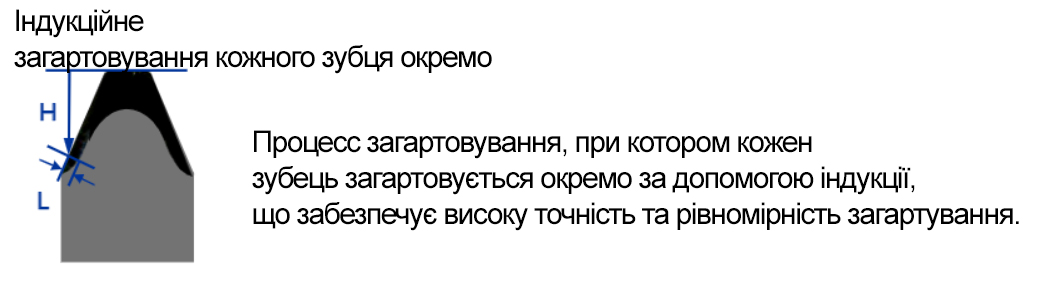

Індукційне загартовування зубців

Індукційне загартовування кожного зубця окремо дозволяє досягти ще вищої твердості та більш рівномірного загартування.

Номер модуля

H

L

4

7.2

0.3

4.244 (Pitch 13.33)

7.64

0.3

5

9

0.3

6

10.8

0.3

8

14.4

0.3

10

18

0.3

12

21.6

0.3

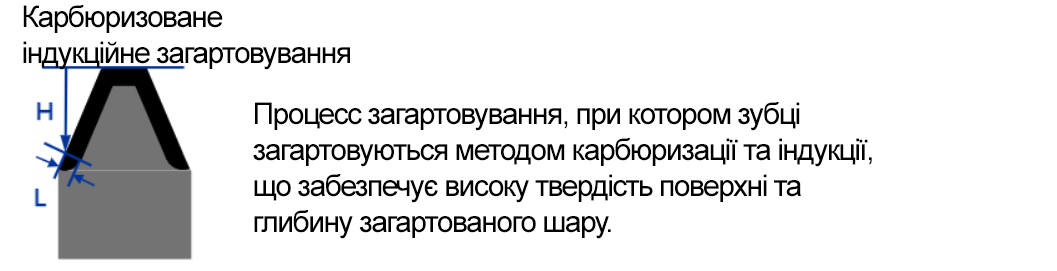

Карбюризоване загартовування

Карбюризоване загартовування забезпечує найвищу поверхневу твердість і глибину загартованого шару, що робить зубчасті рейки ще більш стійкими до зносу і придатними для найважчих умов експлуатації.

Номер модуля

Поверхнева твердість (HV)

Твердість по ефективній товщині (HV)

H

L

2

640 ~ 720

515 ~ 580

3.5

0.4

2.5

640 ~ 720

515 ~ 580

4.38

0.48

3

640 ~ 720

515 ~ 580

4.8

0.55

4

640 ~ 720

515 ~ 580

6

0.68

5

640 ~ 720

515 ~ 580

8

0.88

6

640 ~ 720

515 ~ 580

12

1.03

8

640 ~ 720

515 ~ 580

16

0.91

10

640 ~ 720

515 ~ 580

20

0.87

Ці методи загартовування дозволяють нам досягати найкращих результатів у виробництві зубчастих рейок, забезпечуючи високу якість і надійність нашої продукції.

Технічні характеристики

Якість, модулі та похибки

Якість

Модуль

Похибка кроку (мкм / 1000 мм)

Допуск (мкм)

Застосування

4

5 ~ 12

20 ~ 23

-13 ~ 0

Вимірювальне обладнання, лабораторії сертифікації, високоточні верстати з електричним попереднім навантаженням

5

4 ~ 12

24 ~ 33

-15 ~ 0

Високоякісні верстати, підйомні осі, багатозубі застосування

5+

3 ~ 6

26 ~ 28

-15 ~ 0

Високоякісні верстати, багатозубі застосування

6

1 ~ 12

33 ~ 46

-22 ~ 0

Верстати, водні/лазерні/плазмові різаки, портальні верстати, трубогибочні верстати, деревообробні верстати, комбінація з лінійними направляючими

6M

2 ~ 10

34 ~ 43

-22 ~ 0

Комбінація з лінійними направляючими, автоматична система подачі

8H

2 ~ 4

66 ~ 78

-48 ~ 0

Зварювальні машини, роботи, автоматичні системи подачі, лінійні осі з низьким навантаженням

8

1.5 ~ 12

66 ~ 90

-48 ~ 0

Зварювальні машини, роботи, автоматичні системи подачі, лінійні осі з низьким навантаженням

9

1 ~ 6

91 ~ 109

-63 ~ 0

Нержавіюча сталь, харчова/фармацевтична промисловість, чисті приміщення

10

1 ~ 12

146 ~ 202

-90 ~ 0

Підйомні осі, автоматичні системи подачі, роботи, зовнішні застосування

Допуски зубів рейки

  • Кутове відхилення тиску
  • Висотне відхилення
  • Кутове відхилення по спіралі
  • Похибка кроку

Приклад замовлення

Приклад

Опис

02 06 R 100 C I 0 (***)

02

Номер модуля

06

Крок

R

Кут зуба (Правий, Прямий)

100

Довжина рейки (в мм)

C

Матеріал (Вуглецева сталь)

I

Покриття (Без покриття)

0

Отвори (Стандартні)

**

Якість

APEX гарантує дотримання всіх допусків на розміри і геометрію зубчастих рейок, починаючи з етапу проектування і протягом усього виробничого процесу. Це забезпечує високу точність і надійність нашої продукції. Ось деякі з ключових параметрів, які ми контролюємо:

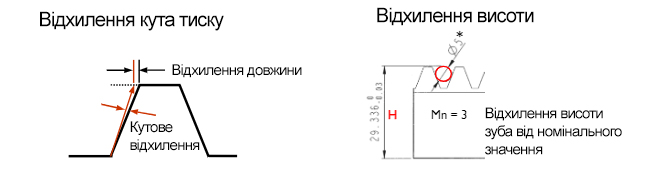

Відхилення кута тиску: Це параметр визначає, наскільки точно витримано кут нахилу зуба. Відхилення довжини та кутове відхилення впливають на ефективність передачі зусиль і зносостійкість зубчастих рейок.

Відхилення висоти: Висота зуба є критично важливим параметром для забезпечення належного контакту зубів з шестернями. Вимірювання проводяться з використанням спеціальних штифтів, діаметр яких залежить від модуля рейки.

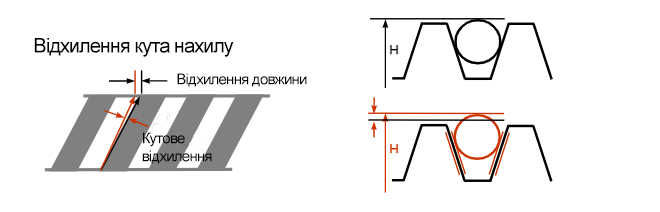

Відхилення кута нахилу: Цей параметр важливий для рейок зі спіральними зубами. Відхилення кута нахилу може вплинути на плавність роботи і рівномірність навантаження на зуби.

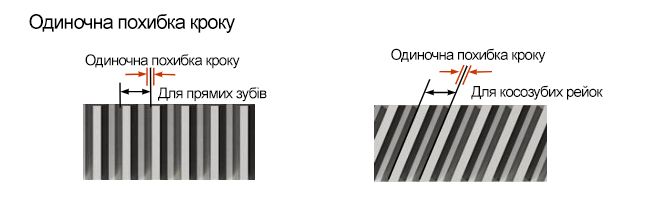

Одиночна похибка кроку: Це відхилення кроку одного зуба від номінального значення. Контроль цього параметра важливий для забезпечення рівномірного передачі зусиль по всій довжині рейки. Для прямих і спіральних зубів цей параметр вимірюється окремо.

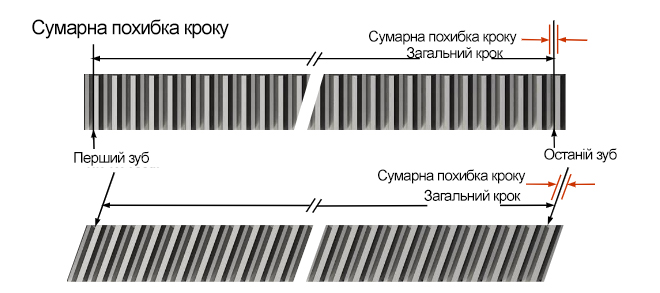

Сумарна похибка кроку визначає відхилення загальної відстані від першого до останнього зуба від номінального значення. Це відхилення впливає на точність передачі зусиль і зносостійкість рейки.

Менші похибки кроку забезпечують:

  • Плавну і точну роботу механізму
  • Рівномірний знос зубів, що подовжує термін служби рейки і шестерні
  • Стабільну роботу обладнання з мінімальним ризиком поломок

Дотримання цих параметрів дозволяє APEX виробляти зубчасті рейки найвищої якості, що забезпечують високу точність, надійність і довговічність. Обираючи продукцію APEX, ви можете бути впевнені у стабільній роботі вашого обладнання і тривалому терміні його служби.
