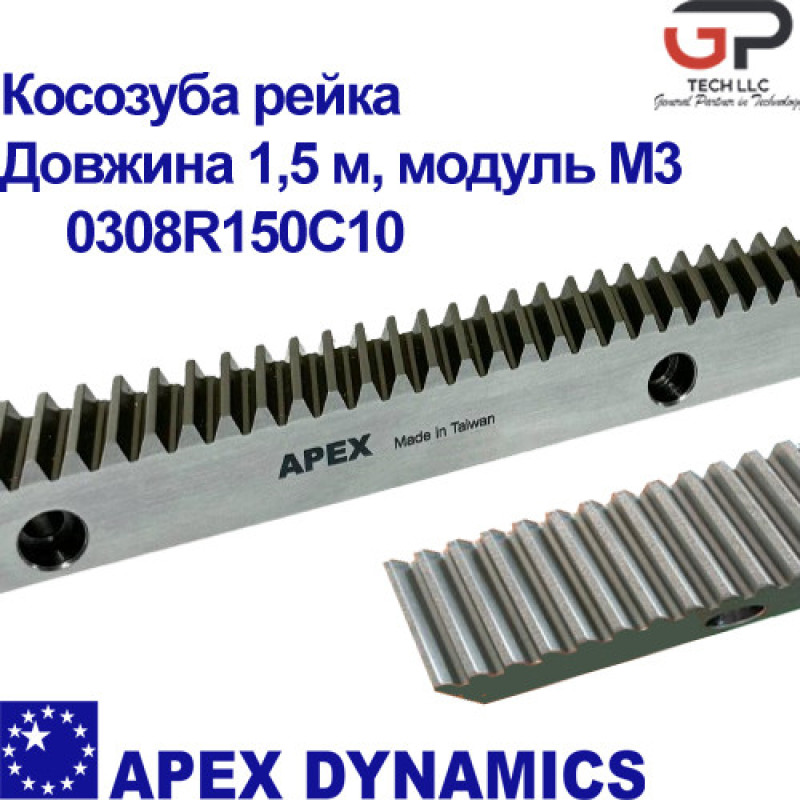

Косозуба зубчаста рейка Apex модуль М3, 0308R150C10, довжина 1,5 м, Ціна з ПДВ

Косозуба рейка APEX DYNAMICS 0308R150C10, Ціна з ПДВ, Довжина 1500 мм

Рейка з косими зубцями серії 0308R150C10 від APEX DYNAMICS виготовлена з нормалізованої вуглецевої сталі та має правосторонні косі зубці.

Клас точності 8 забезпечує високі показники якості. Зубці обробляються за класом точності -48 ~ 0 мкм, що робить їх придатними для прецизійних систем.

Основні характеристики:

• Матеріал: Вуглецева сталь (нормалізована).
• Клас якості: 8.
• Точність зубців: -48 ~ 0 мкм.
• Тип зубців: Косозубі, правосторонні.
• Обробка: Всі сторони та зубці пройшли фрезерування.

Косозубі рейки мають низку переваг порівняно з прямозубими завдяки плавності роботи і нижчому рівню шуму при високих швидкостях. Ці рейки чудово підходять для використання в системах із високими вимогами до точності.

APEX DYNAMICS, INC. — провідний виробник високоточних механічних систем, що спеціалізується на виробництві зубчастих рейок і редукторів для промислового застосування. Компанія пропонує широкий асортимент рішень для підвищення точності та довговічності систем приводу, що робить їхню продукцію надійною та затребуваною на світовому ринку. APEX DYNAMICS приділяє особливу увагу високій якості виготовлення та інноваційним технологіям, що підтверджується наявністю продукції для різних галузей — від робототехніки до автоматизованих верстатів.

Компанія ТОВ ГП-ТЕХ є представником продукції APEX в Україні.

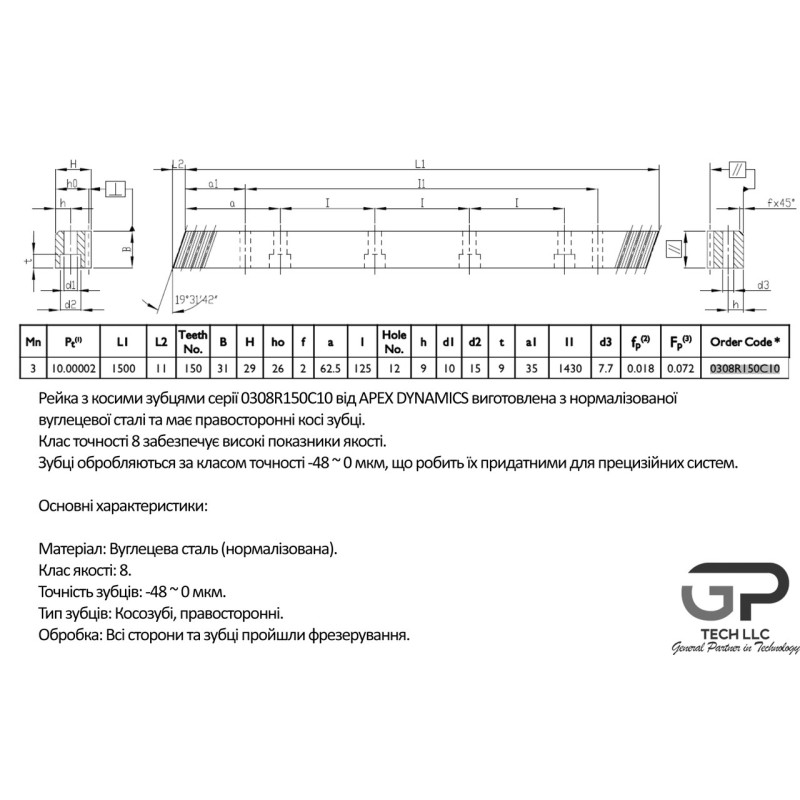

Технічні характеристики рейки 0308R150C10:

Розшифровка коду 0308R150C10:

• 03 — Модуль (Mn = 3)
• 08 — Якість (8-й клас точності)
• R — Правосторонні косі зубці
• 150 — Довжина рейки 1500 мм
• C — Матеріал: вуглецева сталь
• 1 — Наявність стандартних отворів
• 0 — Відсутність покриття (без додаткової обробки поверхні)

Цей код повністю описує параметри конкретної рейки, такі як модуль, клас точності, матеріал і довжина, що спрощує процес замовлення та вибору продукції для різних задач.

Косозубі рейки: особливості та переваги

Косозуба рейка відрізняється тим, що зубці розташовані під кутом відносно осі. Це дозволяє досягти більш плавної та безшумної взаємодії із шестернями порівняно з прямозубими рейками, що особливо важливо на високих швидкостях і при великих навантаженнях. Косозубі рейки часто застосовуються у високоточному обладнанні та складних системах.

Переваги косозубих рейок перед прямозубими:

• Плавність ходу
• Зниження шуму
• Збільшення навантаження на зуб
• Вища зносостійкість

Застосування косозубих рейок

Косозубі рейки від APEX DYNAMICS використовуються в широкому спектрі промислового обладнання, включаючи:

• Робототехніка: Підвищена точність і плавність переміщень на високій швидкості, що знижує рівень шуму та вібрацій.
• Машинобудування: Використовуються у верстатах з ЧПК, де важлива точність позиціонування та плавність руху.
• Автоматизовані системи завантаження: Забезпечують довговічність і надійну роботу в умовах високих навантажень.
• Лінійні напрямні: Часто використовуються разом із системами ЧПК для покращення точності руху.

Класи точності та модулі косозубих рейок

Косозубі рейки APEX DYNAMICS доступні у різних класах точності та модулях, що дозволяє вибрати оптимальне рішення для конкретних умов експлуатації. Кожен клас якості характеризується рівнем похибки та допуском товщини зубців. У таблиці нижче вказані параметри класів якості та їх застосування.

Косозубі рейки від APEX DYNAMICS, включаючи модель 0308R150C10, пропонують високу точність і довговічність. Завдяки різним класам якості та модульним розмірам, вони підходять для широкого спектра застосувань — від лабораторій до роботизованих систем. Вибір рейки за класом точності дозволяє оптимізувати роботу системи для конкретних завдань.
