Шарнірна головка з внутрішнім різьбленням

Порівняння товарів (0)

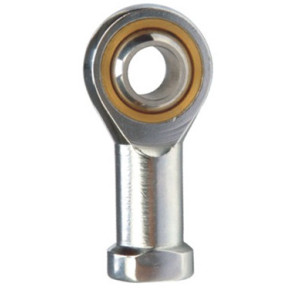

Шарнірна головка PHSA10-SI 10T/K

K.D

код: 2092846580 PHSA10(SI10T/K)

Шарнірна головка PHSA10-SI 10T/K

В наявності

65 грн

PHSA10 (SI 10TK) Шарнірна Головка, Ціна без ПДВ Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачаннях деталей для верстатів та їх ремонту. Шарнірна головка PHSA10 , т..

Шарнірна головка PHSA12-SI 12T/K

K.D

код: 2092846616 PHSA12

Шарнірна головка PHSA12-SI 12T/K

В наявності

79 грн

PHSA12 або SI 12TK Шарнірна Головка, Ціна без ПДВ Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачаннях деталей для верстатів та їх ремонту. Шарнірна головка PHSA12..

Шарнірна головка PHSA14-SI 14T/K

K.D

код: 2092846617 PHSA14

Шарнірна головка PHSA14-SI 14T/K

В наявності

109 грн

PHSA14 або SI 14TK Шарнірна Головка, Ціна без ПДВ Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачаннях деталей для верстатів та їх ремонту. Шарнірна головка PHSA14 ,..

Шарнірна головка PHSA5-SI 5T/K)

K.D

код: 2092846579 PHSA5(SI5T/K)

Шарнірна головка PHSA5-SI 5T/K)

В наявності

46 грн

PHSA5 (SI 5TK) Шарнірна Головка, Ціна без ПДВ Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачаннях деталей для верстатів та їх ремонту. Шарнірна головка PHSA5 ,..

Шарнірна головка PHSA8-SI 08T/K

K.D

код: 2092846578 PHSA8(SI8T/K)

Шарнірна головка PHSA8-SI 08T/K

Під замовлення

47 грн

PHSA8 (SI 08T/K) Шарнірна Головка, Ціна без ПДВ Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачаннях деталей для верстатів та їх ремонту. Шарнірна головка PHSA8, та..

Показано від 1 до 5 з 5 (всього сторінок: 1)

Шарнірна головка з внутрішнім різьбленням - Характеристики та застосування

Шарнірна головка PHSA: Опис і Застосування

Опис продукту

Шарнірні головки серії PHSA від компанії K.D. представляють собою механічні шарнірні з'єднання, які забезпечують плавну роботу, низький рівень шуму та високу швидкість. Ці підшипники ідеально підходять для застосувань з високим зовнішнім робочим тиском і низькими вимогами до співвісності.

Властивості

Шарнірні головки PHSA оснащені сферичними шарнірними підшипниками, які дозволяють обертання навколо центральної точки у двох ортогональних напрямках. Ці головки використовуються на наконечниках приводних валів, тяг рульового механізму, рульової поперечної тяги, а також там, де необхідні точні шарнірні з'єднання.

Особливості:

  • Плавна робота
  • Мала похибка
  • Низький рівень шуму
  • Висока швидкість

Застосування

Шарнірні головки PHSA з вмонтованими шарнірними підшипниками призначені для використання в гідравлічних циліндрах, ковальських машинах, автоматичних демпферах та інших машинах. Вони легко встановлюються та знімаються, що спрощує обслуговування.

Широкий спектр застосування:

  • Гідравлічні циліндри
  • Ковальські машини
  • Автоматичні демпфери
  • Інше промислове обладнання

Шарнірні головки PHSA виготовлені з високоякісної сталі з покриттям з PTFE, що забезпечує їх довговічність і стійкість до зносу.

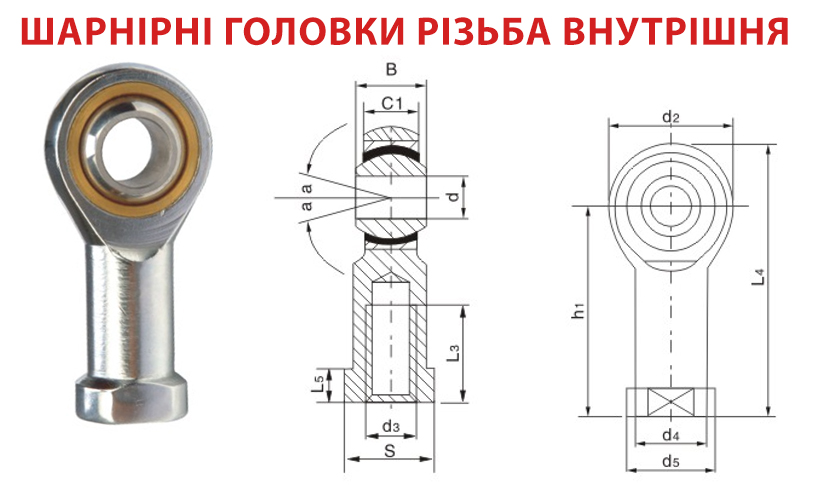

Технічні характеристики серії PHSA

Позначення

Старе позначення

d (мм)

D3 (мм)

d2 (мм)

ds (мм)

S (мм)

B (мм)

L5 (мм)

C1 (мм)

h1 (мм)

L3 (мм)

L4 (мм)

Макс. статичне навантаження (кН)

Вага (кг)

PHSA5

SI5T/K

5

18

12.5

10

8

4

27

10

9

10

36

6.75

0.027

PHSA6

SI6T/K

6

19

13

11

9

5

30

12

10

12

45

7.20

0.027

PHSA8

SI8T/K

8

24

16

14

12

6

36

12.5

10

14

56

11.60

0.046

PHSA10

SI10T/K

10

28

19

17

14

6.5

43

17

15

17.5

67

14.50

0.076

PHSA12

SI12T/K

12

32

21

19

16

8

50

20

17.5

20

78

17.00

0.115

PHSA14

SI14T/K

14

36

25

21

19

8.5

57

22.5

20

25

84

24.00

0.170

PHSA16

SI16T/K

16

40

27

22

21

11

64

25

22.5

28

93

28.50

0.230

PHSA18

SI18T/K

18

46

30

26

23

12.5

72

29

26

31

103

35.00

0.280

PHSA20

SI20T/K

20

50

33

28

26

14

77

30.5

28.5

36

113

40.00

0.500

PHSA22

SI22T/K

22

54

37

32

29

15.5

84

33.5

30

39

124

52.00

0.540

PHSA25

SI25T/K

25

60

42

36

31

16

95

39

35

46

136

60.00

0.750

PHSA28

SI28T/K

28

66

45

40

35

19

106

44.5

40

53

145

72.00

0.900

PHSA30

SI30T/K

30

70

47

45

37

20

110

46.5

42.5

58

150

81.00

1.300

Висновок

Шарнірні головки PHSA забезпечують надійне та ефективне рішення для багатьох промислових застосувань. Їх легко встановлювати і знімати, а також вони відрізняються високою якістю та довговічністю. Вибір правильної моделі забезпечить надійну роботу обладнання та мінімізує витрати на обслуговування.
