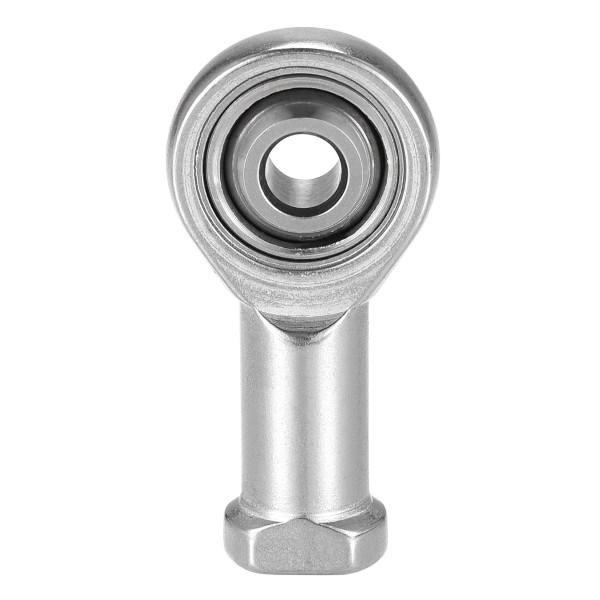

Шарнірна головка PHSA3 -SI03T/K

PHSA3 (SI 03 T/K) Шарнірна головка

Ціна без ПДВ, Оплата з ПДВ також можлива від компаніі ТОВ ГП ТЕХ. Для отримання рахунку з ПДВ зверніться до відділу продажу.

Компанія ТОВ "ГП-ТЕХ" (GP-TECH LLC) спеціалізується на постачанні деталей для верстатів, промислового обладнання та їх ремонту. Шарнірна головка PHSA3, також відома під позначенням SI 03 T/K, є компактним шарнірним вузлом з внутрішньою різьбою M3×0,5, призначеним для рухомих з’єднань, де потрібне надійне кутове відхилення, компенсація перекосів та стабільна робота механізму.

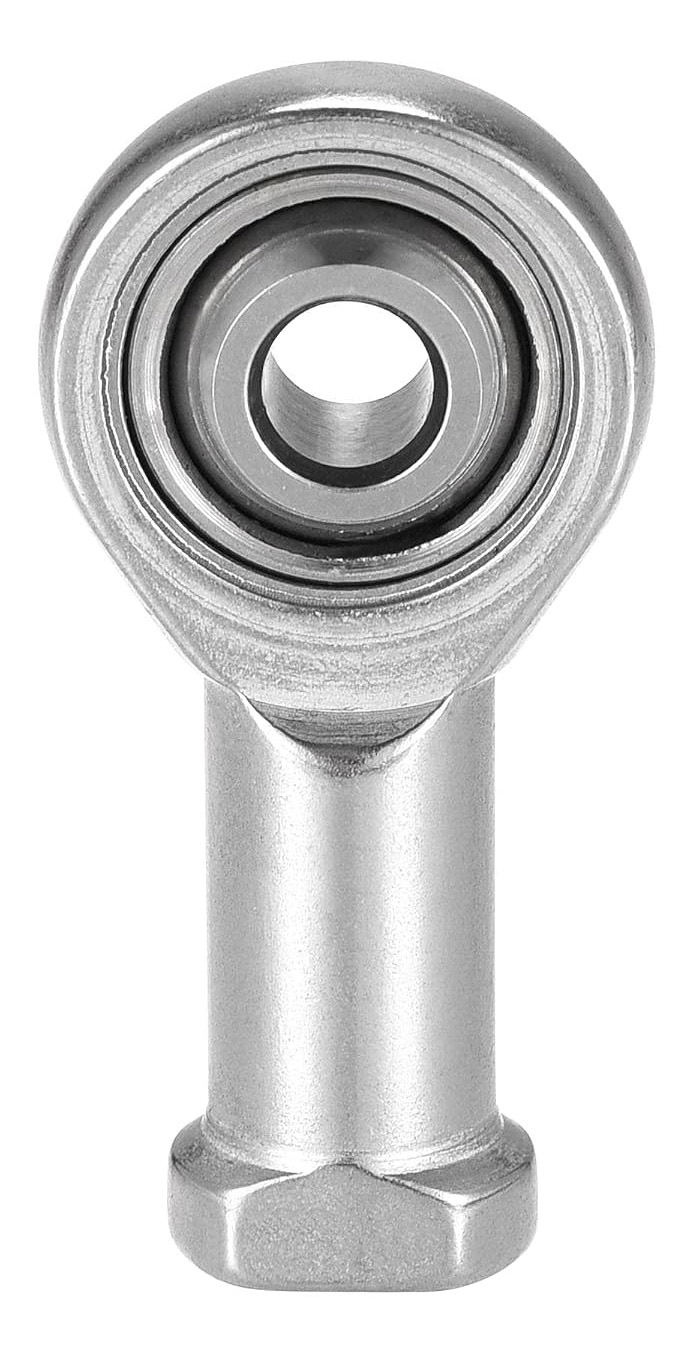

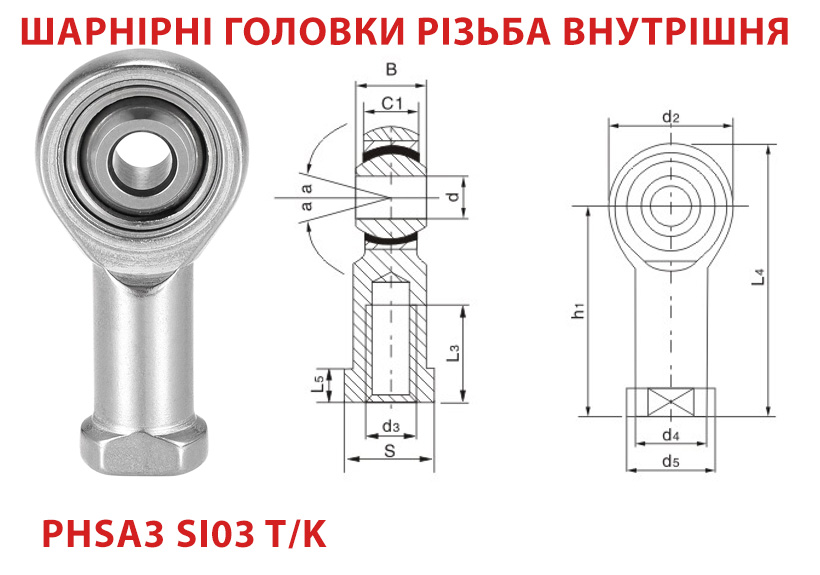

Дана модель має металеве внутрішнє кільце, як на фото, і виконана у металевому виконанні без мідного кільця. Завдяки компактним розмірам, достатній вантажопідйомності та простоті монтажу шарнірна головка PHSA3 / SI 03 T/K широко застосовується у промислових механізмах, легких тягах, приводах, автоматизованих вузлах та обладнанні загальнопромислового призначення. Основні розміри та навантаження для позначення SI 03 T/K / PHS 3: отвір d = 3 мм, діаметр головки A = 12 мм, загальна довжина корпусу L = 27 мм, різьба M3×0,5, статичне навантаження 3,67 кН, динамічне навантаження 1,75 кН, маса 0,006 кг

Основні характеристики

1. Компактний типорозмір 3 мм
   Шарнірна головка має отвір d = 3 мм, завдяки чому добре підходить для компактних механізмів, точних з’єднань та невеликих рухомих вузлів.
2. Внутрішня різьба
   Модель PHSA3 оснащена внутрішньою різьбою M3×0,5, що дозволяє легко інтегрувати її в різні механічні системи та тягові елементи.
3. Металеве виконання
   У цьому виконанні шарнірна головка має металеве внутрішнє кільце, як на наданому фото. Це важливо для тих випадків, коли потрібне саме класичне металеве виконання без мідного кільця.
4. Надійність під навантаженням
   Шарнірна головка здатна витримувати динамічне навантаження до 1,75 кН та статичне навантаження до 3,67 кН, що робить її придатною для відповідальних з’єднань у компактних механізмах.
5. Зручність монтажу
   Завдяки стандартному виконанню та невеликим габаритам виріб легко встановлюється у вузли машин, приводів, тяг та систем керування.

Технічні характеристики

Аналоги: PHS3, SI3T/K, SI 03 T/K, PHSA3. Для аналогічних позначень також зустрічаються варіанти GIKR03-PB та NHS 3T.

Застосування

Шарнірна головка PHSA3 (SI 03 T/K) використовується у різних галузях, де необхідно забезпечити рухоме з’єднання з можливістю кутового відхилення:

• механічні тяги та важільні системи;
• невеликі приводи та регулювальні механізми;
• обладнання для автоматизації;
• пневматичні та легкі гідравлічні вузли;
• пакувальне та виробниче обладнання;
• прилади, стенди та допоміжні промислові механізми.

Переваги

• Компактність — підходить для вузлів з обмеженим монтажним простором.
• Металеве виконання — саме той варіант, який потрібен тобі: без мідного кільця, зі сталевим внутрішнім кільцем
• Надійність — витримує робочі навантаження у компактних механізмах.
• Простий монтаж — стандартна внутрішня різьба M3×0,5.
• Універсальність застосування — підходить для різних машинобудівних і ремонтних задач.

Шарнірна головка PHSA3 (SI 03 T/K) — це компактне та практичне рішення для створення рухомих шарнірних з’єднань у промислових і технічних механізмах. Вона має отвір 3 мм, внутрішню різьбу M3×0,5, металеве внутрішнє кільце та забезпечує надійну роботу в умовах, де важливі компактність, точність і довговічність.
