Шарнірна головка із зовнішнім різьбленням

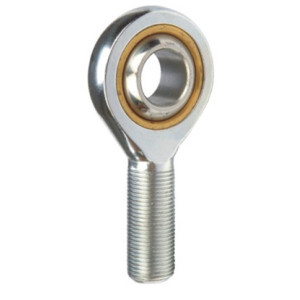

Шарнірна головка POSA: Опис і Застосування

Опис продукту

Шарнірні головки серії POSA представляють собою самозмащувальні підшипники з зовнішньою різьбою, виготовлені зі сталі з PTFE-металевою тканиною, що забезпечує їх необслуговувану роботу. Ці підшипники ідеально підходять для застосувань з високим зовнішнім робочим тиском і низькими вимогами до співвісності.

Властивості

Шарнірні головки POSA оснащені сферичними шарнірними підшипниками, які дозволяють обертання навколо центральної точки у двох ортогональних напрямках. Ці головки використовуються на наконечниках приводних валів, тяг рульового механізму, рульової поперечної тяги, а також там, де необхідні точні шарнірні з'єднання.

Особливості:

• Плавна робота
• Мала похибка
• Низький рівень шуму
• Висока швидкість

Застосування

Шарнірні головки POSA з вмонтованими шарнірними підшипниками призначені для використання в гідравлічних циліндрах, ковальських машинах, автоматичних демпферах та інших машинах. Вони легко встановлюються та знімаються, що спрощує обслуговування.

Широкий спектр застосування:

• Гідравлічні циліндри
• Ковальські машини
• Автоматичні демпфери
• Інше промислове обладнання

Шарнірні головки POSA виготовлені з високоякісної сталі з покриттям з PTFE, що забезпечує їх довговічність і стійкість до зносу.

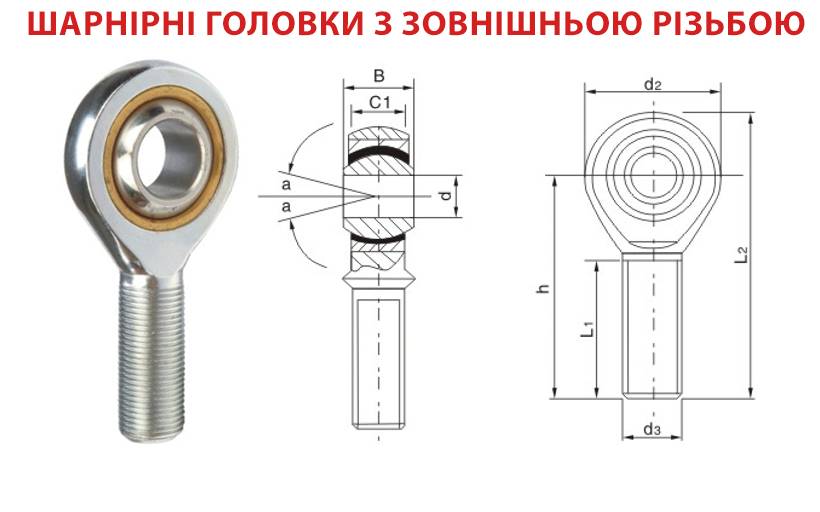

Технічні характеристики серії POSA

Позначення	d3	d	d2	B	C1	h	L1	L2	Кут a (°)	Макс. Статичне навантаження  (кН)	Вага (кг)	Стара назва
POSA5	M5x0.8	5	18	8	6	33	19	42	13	4.40	0.021	SA5T/K
POSA6	M6x1	6	20	9	6.75	36	22	46	13	5.30	0.024	SA6T/K
POSA8	M8x1.25	8	24	12	9	42	25	54	13	8.00	0.034	SA8T/K
POSA10	M10x1.5	10	28	14	10.5	48	29	62	13	12.90	0.058	SA10T/K
POSA12	M12x1.75	12	32	16	12	54	33	70	13	17.00	0.092	SA12T/K
POSA14	M14x2	14	36	19	13.5	60	36	77	13	24.00	0.153	SA14T/K
POSA16	M16x2	16	40	21	15	66	40	86	13	28.50	0.205	SA16T/K
POSA18	M18x1.5	18	46	23	16.5	72	44	95	13	25.00	0.280	SA18T/K
POSA20	M20x1.5	20	50	25	18	78	47	103	13	40.00	0.370	SA20T/K
POSA22	M22x1.5	22	54	28	20	84	51	111	13	52.00	0.475	SA22T/K
POSA25	M25x2	25	60	31	22	94	57	124	13	60.00	0.650	SA25T/K
POSA28	M27x2	28	66	35	26	103	62	136	13	72.00	0.760	SA28T/K
POSA30	M30x2	30	70	37	25	110	66	145	13	81.00	1.070	SA30T/K

Аналоги для серії POSA

Висновок

Шарнірні головки POSA забезпечують надійне та ефективне рішення для багатьох промислових застосувань. Вони легко встановлюються і знімаються, а також відрізняються високою якістю та довговічністю. Вибір правильної моделі забезпечить надійну роботу обладнання та мінімізує витрати на обслуговування.
