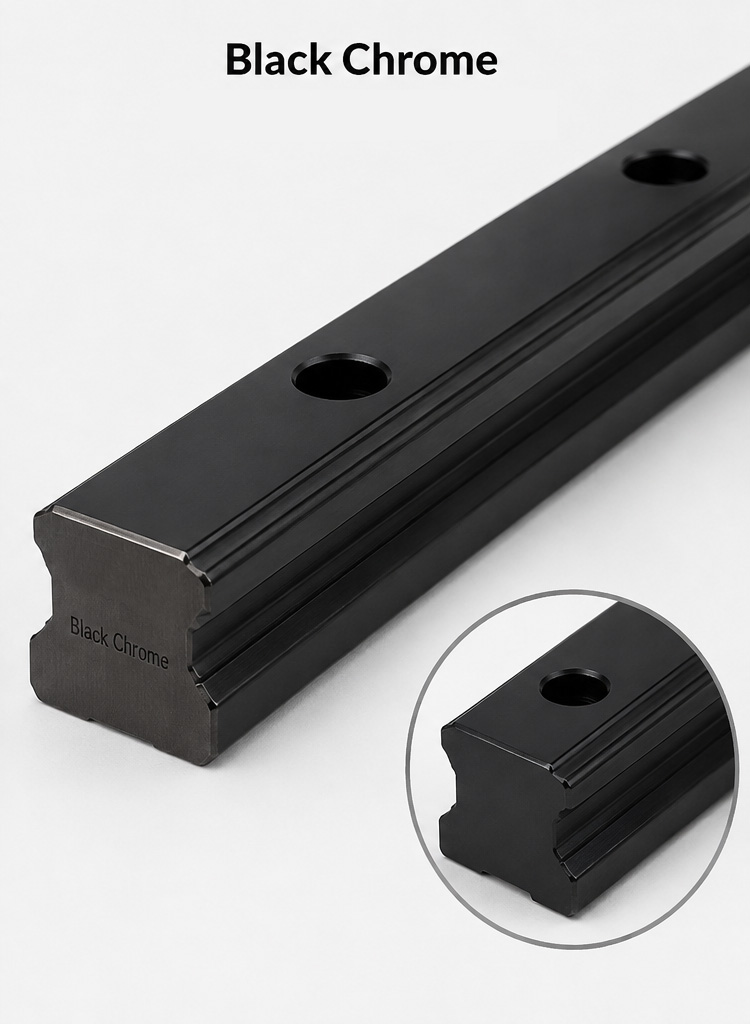

Антикорозійні рейкові напрямні з чорним хромуванням (Black Chrome Plating)

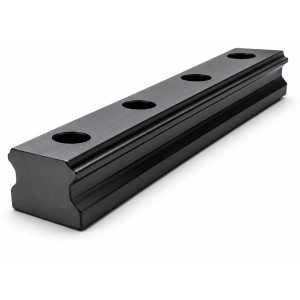

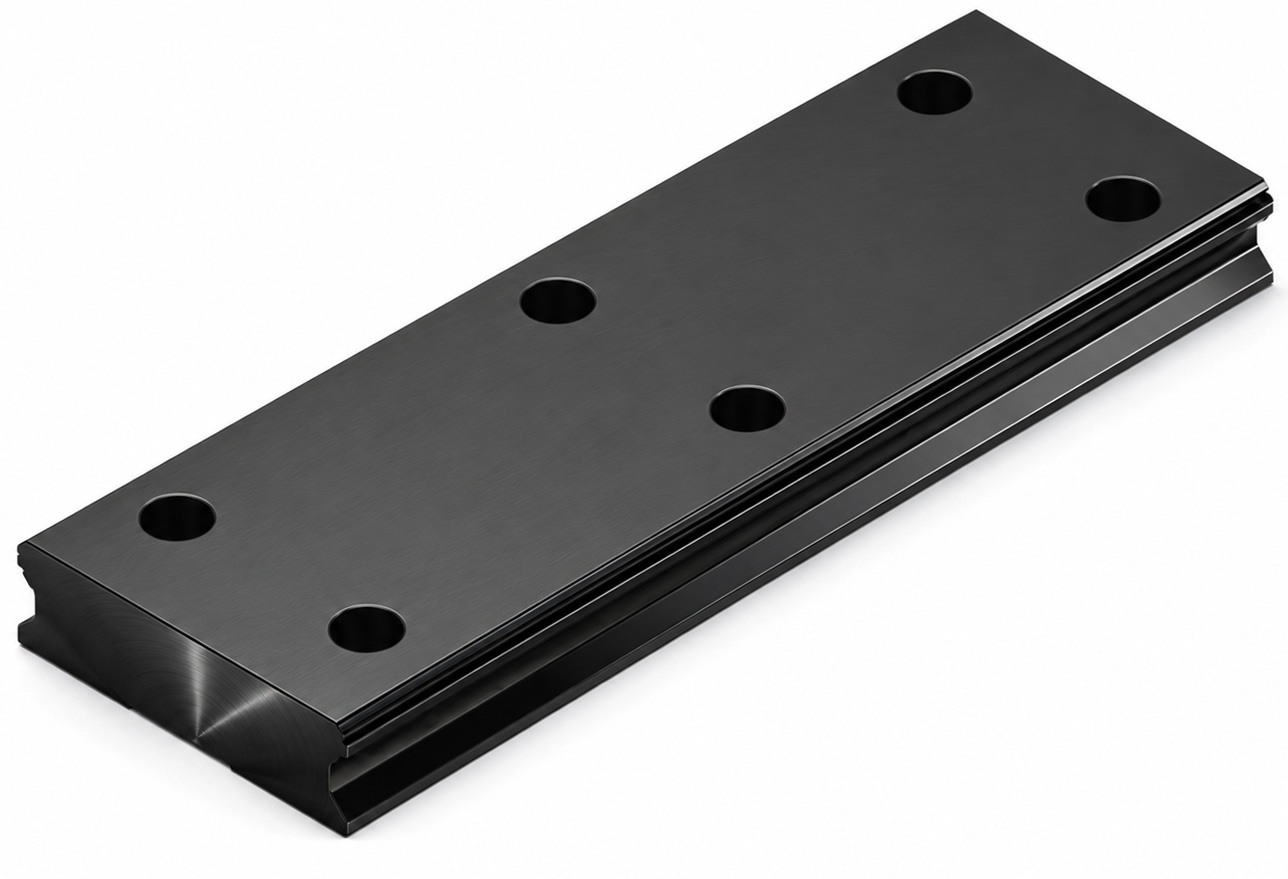

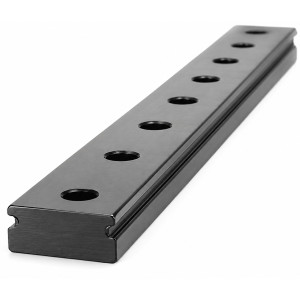

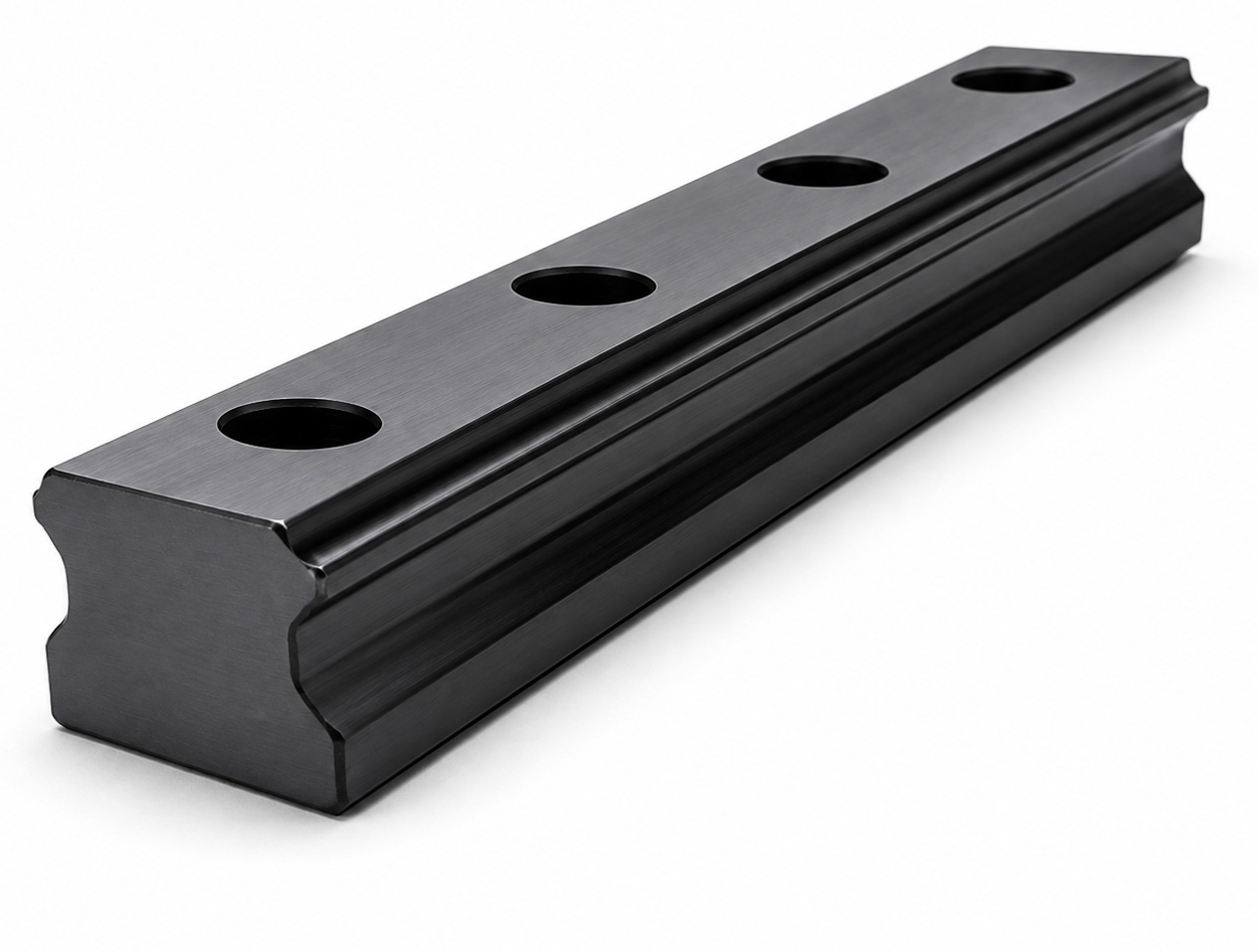

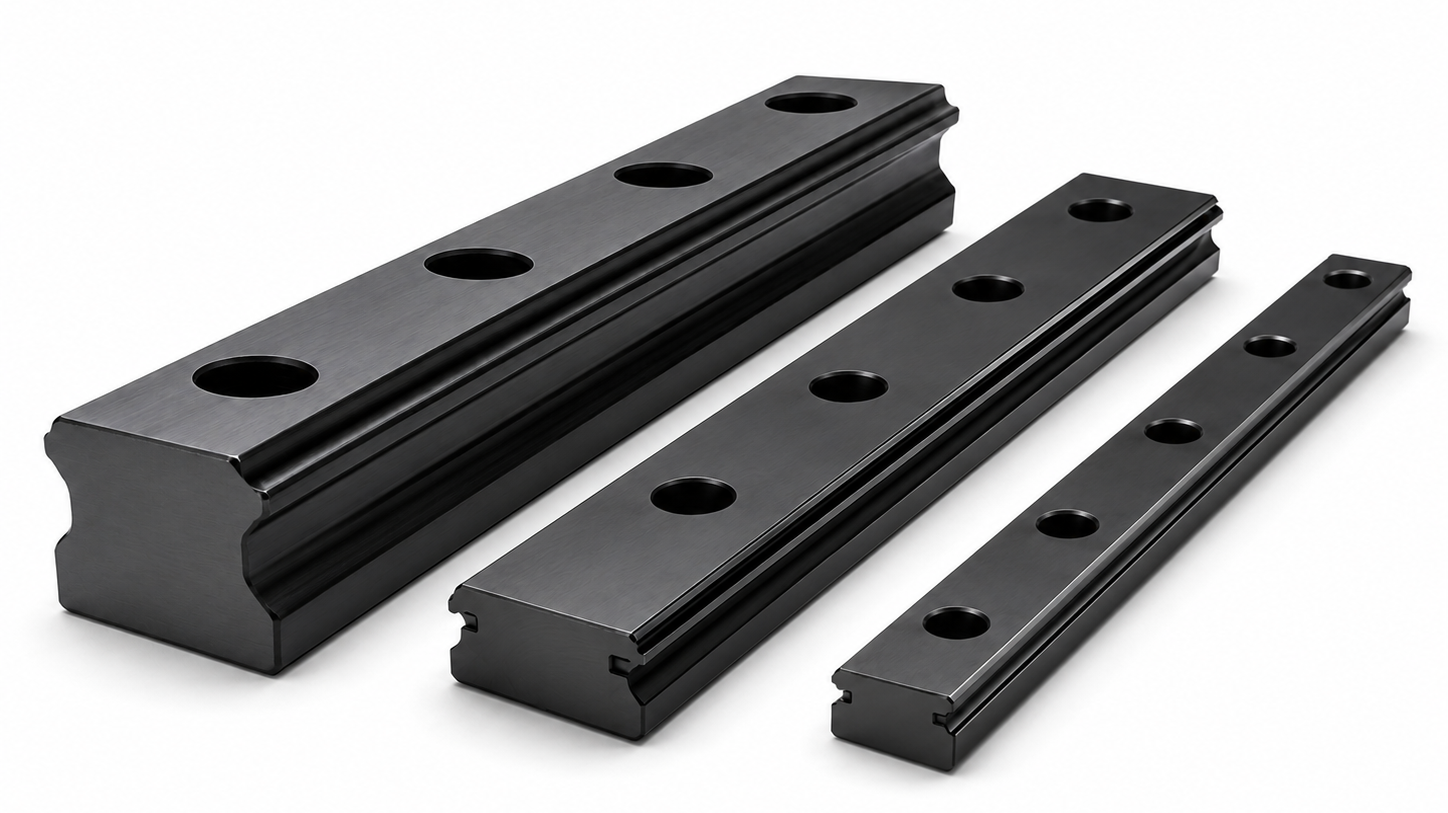

Профільні рейкові лінійні напрямні з чорним хромуванням (Black Chrome Plating) призначені для обладнання, де звичайного захисту загартованої підшипникової сталі недостатньо через підвищену вологість, утворення конденсату, вплив виробничого середовища або тривалі періоди зберігання та простою обладнання.

Чорне хромування створює на поверхні рейки додатковий захисний шар характерного темного кольору. Його основне завдання — підвищити стійкість поверхні до корозії та зменшити прямий вплив вологи на сталеву основу рейки.

Для рейкових напрямних торгової марки K.D товщина чорного хромового покриття становить:

10 мкм на кожну сторону

Це вже не декоративна зміна кольору, а повноцінне спеціальне виконання профільної напрямної для експлуатації у складніших умовах.

Що таке чорне хромування (Black Chrome Plating)

Чорне хромування (Black Chrome Plating) — спеціальна технологія обробки поверхні металевої деталі з формуванням темного хромового захисного шару.

Зовні готова рейка набуває темно-сірого або практично чорного кольору, однак колір є лише видимим результатом обробки.

Головна цінність такого виконання полягає в іншому:

• підвищеному захисті поверхні від корозії;
• додатковому бар’єрі між сталлю та навколишнім середовищем;
• зменшенні впливу вологи та конденсату;
• захисті поверхні під час тривалого зберігання обладнання;
• можливості експлуатації в умовах, де звичайна сталева рейка потребує ретельнішого захисту;
• низькій відбивній здатності темної поверхні.

Для лінійної техніки остання властивість також може бути корисною в оптичному, вимірювальному та спеціальному автоматизованому обладнанні.

Чому стандартна сталева напрямна може піддаватися корозії

Робочі поверхні якісних рейкових напрямних виготовляються із загартованої сталі та мають високу твердість.

Це необхідно для того, щоб доріжки кочення витримували великі контактні навантаження від кульок каретки.

Однак висока твердість сталі сама по собі не означає високої корозійної стійкості.

За наявності:

• води;
• підвищеної вологості;
• конденсату;
• водозмішуваної мастильно-охолоджувальної рідини;
• технологічних рідин;
• тривалого простою обладнання;
• перепадів температури;

на незахищеній поверхні поступово може з’являтися корозія.

Особливо небезпечна корозія безпосередньо на доріжках кочення, оскільки навіть невеликі дефекти поверхні здатні погіршувати плавність переміщення та з часом прискорювати зношування контактуючих елементів.

Саме тому для складних умов експлуатації застосовуються рейки зі спеціальними захисними покриттями.

Товщина чорного хрому K.D — 10 мкм

Для звичайної металевої деталі 10 мкм можуть здаватися дуже невеликою величиною.

Але профільна лінійна напрямна є прецизійним виробом, тому навіть кілька мікрометрів мають значення.

Товщина покриття повинна враховуватися при забезпеченні:

• геометрії профілю;
• форми доріжок кочення;
• правильної посадки каретки;
• попереднього натягу;
• плавності переміщення;
• кінцевої точності лінійної системи.

Тому нанесення захисного шару на профільну рейку — технологічно значно складніше завдання, ніж нанесення покриття на звичайну металеву деталь.

Чорне хромування — це не фарбування

Дуже важливо не плутати чорне хромування зі звичайною чорною фарбою.

У цьому випадку йдеться не про декоративне лакофарбове покриття.

Чорний хром є спеціальною обробкою поверхні металевої рейки.

Тому правильна назва:

чорне хромування (Black Chrome Plating)

а не:

• чорне фарбування;
• порошкове фарбування;
• чорне анодування;
• звичайне чорніння.

Чорний хром також не можна плутати з воронінням і QPQ

Незважаючи на схожий зовнішній вигляд, існують зовсім різні технології отримання темної поверхні.

Не є одним і тим самим:

• чорне хромування (Black Chrome Plating);
• чорне оксидування (Black Oxide);
• вороніння;
• фосфатування;
• фарбування;
• хіміко-термічна обробка QPQ (Quench–Polish–Quench).

Наприклад, під час QPQ властивості поверхні змінюються в результаті хіміко-термічної обробки самої сталі.

При чорному хромуванні на поверхні формується окремий захисний шар.

Тому визначати технологію лише за кольором рейки не можна.

Чорне хромування і декоративний чорний хром — не одне й те саме за призначенням

У декоративних деталях основною вимогою може бути зовнішній вигляд.

У профільній лінійній напрямній на першому місці знаходяться зовсім інші параметри:

корозійна стійкість + рівномірність покриття + адгезія + стан доріжок кочення + точність геометрії.

Для рейкової напрямної недостатньо просто отримати красиву чорну поверхню.

Рейка після обробки повинна зберігати свої функціональні характеристики.

Чому особливо важливі доріжки кочення

Кульки каретки переміщуються безпосередньо по прецизійних доріжках рейки.

У зоні контакту виникають високі локальні навантаження.

Тому до поверхні доріжок висуваються значно вищі вимоги, ніж до звичайної зовнішньої металевої поверхні.

Важливі:

• рівномірність захисного шару;
• відсутність дефектів;
• стан поверхні;
• шорсткість;
• стабільність геометрії;
• якість зчеплення покриття з основою;
• збереження правильної роботи пари «рейка — каретка».

Саме тому якісне чорне хромування профільної напрямної не можна порівнювати зі звичайним декоративним покриттям.

Основні переваги чорного хромування

1. Підвищений захист від корозії

Це основна перевага такого виконання.

Додатковий шар відокремлює загартовану сталь від навколишнього середовища та зменшує безпосередній контакт металу з вологою.

Особливо це актуально для обладнання, яке працює в умовах нестабільної вологості.

2. Захист при утворенні конденсату

Конденсат є однією з поширених причин появи корозії на рейкових напрямних.

Він може з’являтися:

• після зупинки обладнання;
• при перепадах температури;
• у неопалюваних виробничих приміщеннях;
• при переміщенні обладнання між приміщеннями з різною температурою;
• поблизу охолоджуваного технологічного обладнання.

Чорне хромування створює додатковий захист поверхні в таких умовах.

3. Додатковий захист при тривалому зберіганні

Якщо обладнання або окремі рейки тривалий час знаходяться на складі, звичайна сталь потребує правильної консервації.

Захисне покриття зменшує ризик появи поверхневої корозії під час транспортування та зберігання.

При цьому антикорозійне покриття не скасовує необхідність правильної упаковки та застосування консерваційних матеріалів при тривалому зберіганні.

4. Захист у промисловому середовищі

Темне хромове виконання може бути корисним для верстатів та виробничих ліній, де присутні:

• технологічна волога;
• водозмішувані рідини;
• аерозолі;
• конденсат;
• регулярне миття навколишнього обладнання.

При роботі з хімічно активними речовинами необхідно окремо перевіряти сумісність покриття з конкретним середовищем.

5. Низька відбивна здатність поверхні

Темна поверхня відбиває значно менше світла, ніж звичайна срібляста металева.

Це може бути корисно для:

• оптичного обладнання;
• вимірювальних систем;
• систем машинного зору;
• напівпровідникового обладнання;
• спеціальних автоматизованих установок.

Тобто чорне хромування може одночасно вирішувати два завдання:

захист поверхні + зменшення небажаних відбиттів світла.

Чи потрібно змащувати напрямні з чорним хромом

Так, обов’язково.

Чорне хромування не замінює мастило.

Мастильний матеріал необхідний для нормальної роботи пари:

кульки каретки — доріжки кочення рейки.

Мастило:

• зменшує тертя;
• зменшує зношування;
• знижує нагрів;
• захищає контактні поверхні;
• збільшує ресурс каретки та рейки;
• сприяє стабільному переміщенню.

Тому чорне хромування необхідно розглядати як додатковий захист поверхні, а не як заміну стандартному технічному обслуговуванню.

Де особливо рекомендуються напрямні з чорним хромуванням

Металообробне обладнання

Верстати з ЧПК, фрезерні, свердлильні та інші установки, де можлива присутність мастильно-охолоджувальної рідини, емульсії або технологічної вологи.

Лазерні та плазмові верстати

Особливо обладнання, встановлене у виробничих приміщеннях з перепадами температури.

Деревообробне обладнання

При експлуатації у приміщеннях з підвищеною вологістю або нестабільним мікрокліматом.

Пакувальні лінії

В обладнанні, розташованому поблизу процесів очищення, миття або вологої продукції.

Автоматизовані виробничі лінії

На ділянках, де можлива поява води, пари або конденсату.

Оптичне та вимірювальне обладнання

Темна поверхня може зменшувати небажані відбиття світла.

Обладнання тривалого зберігання та періодичної експлуатації

Додатковий захист особливо корисний, якщо механізм тривалий час знаходиться без руху.

Коли варто обирати чорне хромування

Напрямну з чорним хромуванням (Black Chrome Plating) варто розглядати, якщо:

• вологість вища за нормальну;
• існує ризик утворення конденсату;
• напрямна періодично контактує з технологічною вологою;
• обладнання розташоване в неопалюваному приміщенні;
• потрібен додатковий захист під час зберігання;
• корозія може стати причиною передчасного пошкодження рейки;
• потрібна темна поверхня з низьким відбиттям світла.

У звичайному сухому виробничому приміщенні якісної стандартної рейки часто достатньо.

Чорне хромування необхідне насамперед там, де додатковий захист має практичний сенс.

Чорне хромування і гальванічне хромування K.D

K.D пропонує два спеціальні виконання антикорозійних напрямних:

Чорне хромування (Black Chrome Plating)

Товщина покриття: 10 мкм на сторону.

Гальванічне хромування (Chrome Electroplating)

Товщина покриття: 15 мкм на сторону.

Обидва виконання призначені для додаткового захисту сталевої поверхні, однак мають різний зовнішній вигляд і можуть використовуватися для різних завдань.

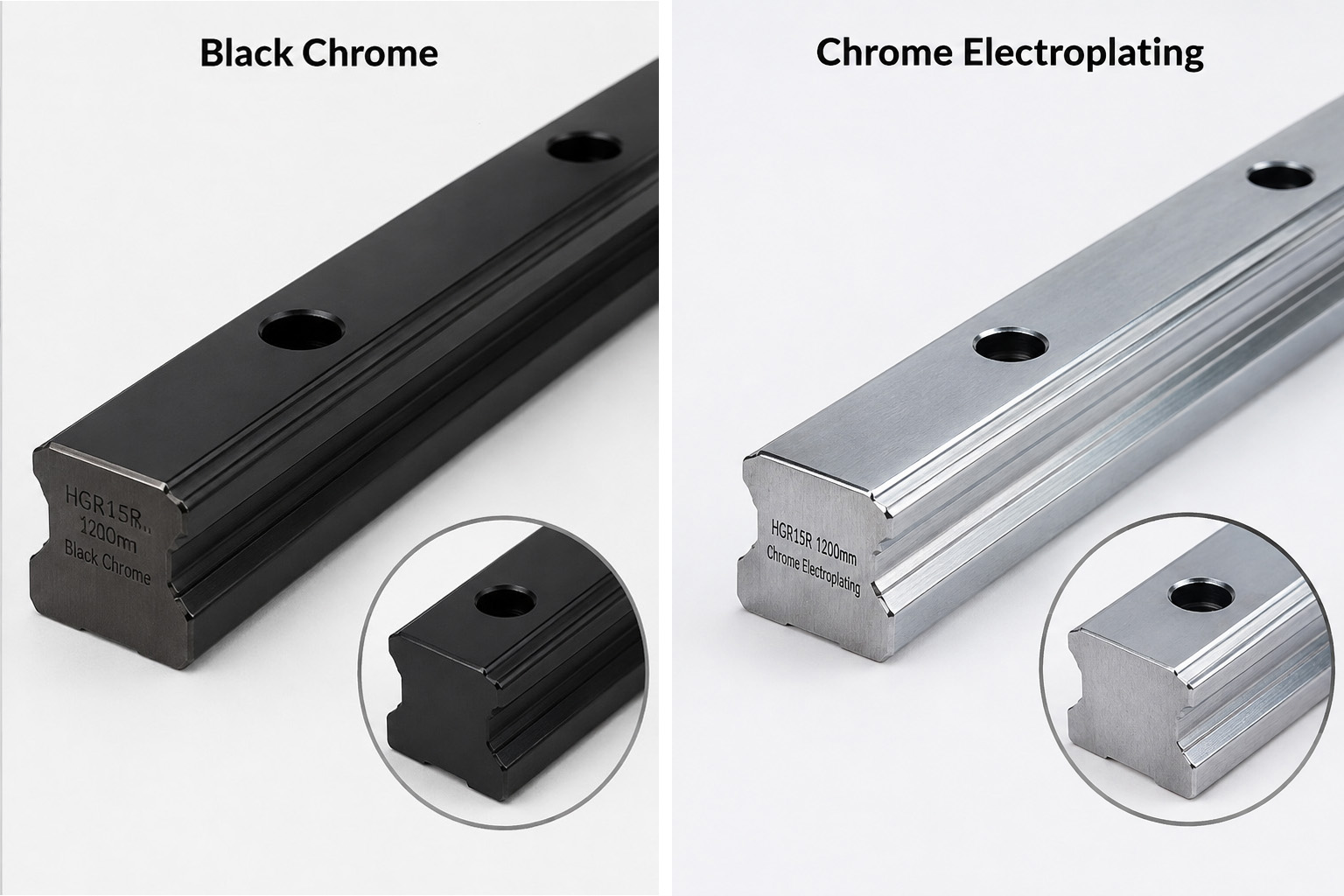

Порівняння чорного та гальванічного хромування

Важливо розуміти, що товщина покриття сама по собі не дозволяє визначити, яке виконання буде більш зносостійким.

Яке покриття обрати

Якщо основне завдання — отримати профільну напрямну з підвищеним захистом від корозії та одночасно темною маловідбивною поверхнею, раціональним вибором є:

чорне хромування (Black Chrome Plating).

Якщо потрібне додаткове хромове захисне виконання з традиційною сріблястою поверхнею, можна обрати:

гальванічне хромування (Chrome Electroplating).

Обидва варіанти мають перевагу перед стандартною незахищеною сталлю в умовах, де існує підвищений ризик впливу вологи.

Важливе обмеження

Чорне хромування підвищує захищеність поверхні, але не робить лінійну напрямну універсально стійкою до всіх агресивних речовин.

Перед використанням у середовищі з:

• кислотами;
• лугами;
• розчинниками;
• концентрованими хімічними речовинами;
• спеціальними мастильно-охолоджувальними рідинами;

необхідно окремо перевіряти хімічну сумісність покриття.

Висновок

Рейкові лінійні напрямні з чорним хромуванням (Black Chrome Plating) є спеціальним антикорозійним виконанням для обладнання, що працює в умовах підвищеного ризику впливу вологи та корозії.

Для продукції K.D застосовується чорне хромове покриття товщиною:

10 мкм на кожну сторону рейки.

Основними перевагами такого виконання є:

• підвищений захист поверхні від корозії;
• додатковий захист від вологи та конденсату;
• краща захищеність під час зберігання та періодичної експлуатації;
• можливість застосування у складнішому промисловому середовищі;
• темна поверхня зі зменшеним відбиттям світла;
• збереження функціонального призначення профільної лінійної напрямної.

У порівнянні з гальванічним хромуванням (Chrome Electroplating) товщиною 15 мкм на сторону, чорне хромування слід розглядати насамперед як спеціальне виконання з акцентом на антикорозійний захист і темну маловідбивну поверхню.

При цьому остаточний вибір покриття повинен визначатися не тільки товщиною шару, а реальними умовами експлуатації обладнання.
