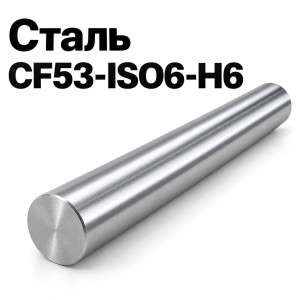

Індукційно загартовані та шліфовані лінійні вали, сталь Cf53, торговельної марки Nimet

Закалені та шліфовані лінійні вали (Cf53, NI-W) – прецизійні рішення для промисловості

Опис продукту:

Лінійні вали серії NI-W виготовлені зі сталі Cf53 та піддані індукційному закалюванню та шліфуванню. Це забезпечує високу твердість поверхні, низький коефіцієнт тертя та відмінну зносостійкість. Вали призначені для використання в лінійних напрямних, верстатах, автоматизованих системах, поршневих механізмах та прецизійних механізмах.

Основні характеристики:

• Матеріал: сталь Cf53 (аналог: C55E, C45E)
• Твердість поверхні: 62±2 HRC
• Глибина закалювання: відповідно до EN ISO 15787
• Шорсткість поверхні: Ra ≤0,20 мкм
• Максимальна довжина: 6000 мм
• Діаметри: від 4 мм до 100 мм
• Норми та стандарти: DIN 17212, ISO h6
• Якість обробки поверхні: H6

Що таке якість H6 та її переваги?

Якість обробки H6 позначає допуск на діаметр валу в межах ISO h6, що означає високу точність обробки та мінімальні допуски відхилень. Вали з якістю H6 мають високий ступінь точності та ідеально підходять для використання в лінійних напрямних та прецизійних механізмах, де потрібен мінімальний зазор між компонентами.

Сталь CF53 — це конструкційна сталь, яка використовується у різних галузях промисловості, включаючи автомобілебудування та машинобудування. Вона дійсно вважається аналогом сталей C55E та C45E, але з деякими відмінностями у хімічному складі та механічних властивостях. Давайте розглянемо переваги CF53 та її схожість із C55E та C45E.

Переваги сталі CF53:

1. Висока міцність та зносостійкість:
• CF53 має хороші механічні властивості, включаючи високу міцність та стійкість до зносу, що робить її придатною для виготовлення деталей, які зазнають значних навантажень.
2. Покращена оброблюваність:
• Порівняно з деякими іншими сталями, CF53 має хорошу оброблюваність, що спрощує процеси механічної обробки, такі як токарна обробка, фрезерування та свердління.
3. Зварюваність:
• CF53 має задовільну зварюваність, що дозволяє використовувати її для виготовлення зварних конструкцій.
4. Термічна обробка:
• Сталь CF53 добре піддається термічній обробці (закалюванню та відпуску), що дозволяє досягти оптимального поєднання міцності та пластичності.
5. Універсальність:
• Завдяки своїм властивостям, CF53 використовується для виготовлення різних деталей, таких як вали, шестерні, осі та інші компоненти, які вимагають високої міцності.

Порівняння з C55E та C45E:

• C55E та C45E — це європейські аналоги сталей, які також відносяться до конструкційних сталей. Вони мають схожий хімічний склад, але з деякими відмінностями:
• C45E містить близько 0,45% вуглецю, що робить її менш міцною, але більш пластичною порівняно з CF53.
• C55E містить близько 0,55% вуглецю, що наближає її за властивостями до CF53, але CF53 може мати більш збалансований склад легуючих елементів, що покращує її механічні властивості.
• CF53 часто розглядається як проміжний варіант між C45E та C55E, поєднуючи в собі хорошу міцність та оброблюваність.

CF53 можна вважати аналогом сталей C55E та C45E, але з деякими застереженнями:

• CF53 має схожий хімічний склад, але може відрізнятися вмістом вуглецю та легуючих елементів.
• Механічні властивості CF53 можуть бути трохи кращими, ніж у C45E, і близькими до C55E.

Перевага сталі CF53 полягає в її збалансованих властивостях: високій міцності, хорошій оброблюваності та зварюваності. Вона дійсно є аналогом сталей C55E та C45E, але може перевершувати їх за деякими параметрами залежно від конкретних умов застосування.

Хімічний склад (Cf53, % за масою):

Механічні властивості:

Хромовані вали та їх переваги:

• Підвищена корозійна стійкість – запобігає утворенню іржі та продовжує термін служби виробу.
• Зниження коефіцієнта тертя – забезпечує плавний рух поршнів та інших елементів.
• Збільшена зносостійкість – шар хрому захищає поверхню від механічних пошкоджень.
• Стабільність розмірів – зберігає точні розміри виробу навіть при інтенсивних навантаженнях.

Застосування:

• Лінійні напрямні системи
• Прецизійні механізми
• Системи переміщення
• Поршневі системи
• Промислове обладнання
• Харчова промисловість
• Текстильна промисловість
• Дерево- та алюмінієвообробні верстати
• Автоматичні системи відкривання дверей
• Медичне обладнання
• Автоматичні пакувальні машини
• Контрольно-вимірювальне обладнання
• Поліграфічні машини
• Системи обробки та переміщення вантажів
• Фітнес-обладнання
• Роботизовані системи
• Металорізальні верстати

Додаткова інформація:

• Доступні на замовлення: спеціальні довжини, допуски та покриття
• Гарантія якості: відповідність міжнародним стандартам
• Зв'яжіться з нами для отримання індивідуальної пропозиції та консультації щодо підбору оптимальних рішень!

Компанія Nimet є одним із лідерів у виробництві валів, труб різного діаметра та довжини, з різних матеріалів і класу точності.

Компанія ТОВ ГП-ТЕХ є офіційним представником продукції компаніі Nimet в Україні.

Таблиця характеристик:

Типи стальних прутків:

CBR

Хромовані сталеві прутки
Опис: Сталеві прутки, покриті шаром хрому для підвищення зносостійкості та стійкості до корозії.

ICB

Індукційно загартовані та хромовані сталеві прутки
Опис: Сталеві прутки, що пройшли індукційну загартування для підвищення міцності, покриті хромом для покращення зносостійкості.

NCB

Нікель-хромовані сталеві прутки
Опис: Сталеві прутки, покриті шаром нікелю та хрому для підвищення корозійної стійкості та зносостійкості.

INCB

Індукційно загартовані та нікель-хромовані сталеві прутки
Опис: Сталеві прутки, що пройшли індукційну загартування для підвищення міцності, покриті нікелем і хромом для покращення зносостійкості та корозійної стійкості.

CBX

Хромовані нержавіючі сталеві прутки
Опис: Прутки з нержавіючої сталі, покриті шаром хрому для додаткового захисту від корозії та зносу.

Лінійні вали (LINEAR SHAFTS):

Індукційно загартовані та шліфовані лінійні вали

• Марки сталі: C153, C55E, C45E
• Діаметр: Ø4–100 мм / Ø1/4"–4"
• Опис: Лінійні вали, що пройшли індукційну загартування для підвищення міцності, та шліфування для забезпечення точності розмірів.

Індукційно загартовані та хромовані лінійні вали

• Марки сталі: C153, C55E, C45E
• Діаметр: Ø4–100 мм / Ø1/4"–4"
• Опис: Лінійні вали, що пройшли індукційну загартування та покриті хромом для підвищення зносостійкості.

Індукційно загартовані та шліфовані лінійні вали з нержавіючої сталі

• Марки сталі: X46Cr13 (W1.4034)
• Діаметр: Ø4–50 мм / Ø1/4"–2"
• Опис: Лінійні вали з нержавіючої сталі, що пройшли індукційну загартування та шліфування для підвищення міцності та точності.

Вали для кулькогвинтових передач (SHAFTS FOR BALL SCREWS):

Глибоко загартовані та шліфовані вали

• Марки сталі: C153, C55E, 42CrMo4, 50CrMo4
• Діаметр: Ø20–100 мм / Ø3/4"–4"
• Опис: Вали, що пройшли глибоку загартування та шліфування для використання в кулькогвинтових передачах, забезпечуючи високу міцність і точність.

Порожнисті лінійні вали (HOLLOW LINEAR SHAFTS):

Індукційно загартовані та шліфовані порожнисті лінійні вали

• Марка сталі: C60E
• Зовнішній діаметр: Ø12–80 мм / Ø5/8"–2"
• Опис: Порожнисті лінійні вали, що пройшли індукційну загартування та шліфування для підвищення міцності та точності.

Індукційно загартовані та хромовані порожнисті лінійні вали

• Марка сталі: C60E
• Зовнішній діаметр: Ø12–80 мм / Ø5/8"–2"
• Опис: Порожнисті лінійні вали, що пройшли індукційну загартування та покриті хромом для підвищення зносостійкості.
