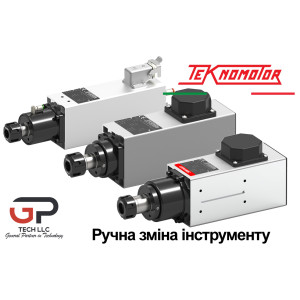

Електричний шпиндель з ручною зміною інструменту

Порівняння товарів (0)
Електрошпиндель 5160-B-DBS-P-ER32-HY-RH 4,5 кВт-220/380V 300HZ 18000 об/хв, Ціна з ПДВ

Teknomotor

код: 2092847042 COM51600380

Електрошпиндель 5160-B-DBS-P-ER32-HY-RH 4,5 кВт-220/380V 300HZ 18000 об/хв, Ціна з ПДВ

В наявності

55558 грн

Электрошпиндель 5160-B-DBS-P-ER32-HY-RH 4,5 кВт-220/380V 300HZ 18000 обертів за хвилину, Ціна: вказана з ПДВ Код для замовлення: COM51600380 Країна-виробник: Італія, Teknomotor Оп..

Електрошпиндель 5160-D-DBS-P-ER32-SV-HY-RH- 6 кВт, 220 В / 380 В, 24 000 об/хв, Ціна: вказана з ПДВ

Teknomotor

код: 2092847048 C5160-D-DBS-P-ER32-6 Квт

Електрошпиндель 5160-D-DBS-P-ER32-SV-HY-RH- 6 кВт, 220 В / 380 В, 24 000 об/хв, Ціна: вказана з ПДВ

Під замовлення

68028 грн

Електрошпиндель 5160-D-DBS-P-ER32-SV-HY-RH- 6 кВт, 220 В / 380 В, 24 000 об/хв, Ціна: вказана з ПДВ Країна-виробник: Італія Опис продукту Електрошпинделі серії 5160 від Tekno..

Електрошпиндель Teknomotor 3140-B-SB-P-ER20-RH (0,55 кВт, ER20)

Teknomotor

код: 2092848112 COM31400297

Електрошпиндель Teknomotor 3140-B-SB-P-ER20-RH (0,55 кВт, ER20)

В наявності

29950 грн

Електрошпиндель Teknomotor 3140-B-SB-P-ER20-RH (0,55 кВт, ER20) Ціна вказана з ПДВ. Компанія ТОВ «ГП ТЕХ» є офіційним представником продукції компанії Teknomotor в У..

Електрошпиндель Teknomotor 3140-D-DBS-P-ER20-RH, 0.75 кВт, 12000–24000 об/хв, ER20

Teknomotor

код: 2092848223 COM31400313

Електрошпиндель Teknomotor 3140-D-DBS-P-ER20-RH, 0.75 кВт, 12000–24000 об/хв, ER20

В наявності

39327 грн

Електрошпиндель Teknomotor 3140-D-DBS-P-ER20-RH, 0.75 кВт, 12000–24000 об/хв, ER20 Ціна з ПДВ Виробник: Teknomotor S.r.l. (Італія) Електрошпиндель Teknomotor 3140-D-DBS-..

Електрошпиндель Teknomotor 5160-A-DBS-P-ER32-HY-RH, 3.3 кВт, 18000 об/хв, ER32, 220/380 В

Teknomotor

код: 2092848222 COM51600411

Електрошпиндель Teknomotor 5160-A-DBS-P-ER32-HY-RH, 3.3 кВт, 18000 об/хв, ER32, 220/380 В

В наявності

52127 грн

Електрошпиндель Teknomotor 5160-A-DBS-P-ER32-HY-RH, 3.3 кВт, 18000 об/хв, ER32, 220/380 В Ціна з ПДВ Виробник: Teknomotor S.r.l. (Італія) Електрошпиндель Teknomotor 5160-A-DBS..

Електрошпиндель Teknomotor C55-C-SB-P-ER16-RH, 0.8 кВт, 18000–24000 об/хв, ER16

Teknomotor

код: 2092848224 COMC0550042

Електрошпиндель Teknomotor C55-C-SB-P-ER16-RH, 0.8 кВт, 18000–24000 об/хв, ER16

В наявності

71357 грн

Електрошпиндель Teknomotor C55-C-SB-P-ER16-RH, 0.8 кВт, 18000–24000 об/хв, ER16 Ціна з ПДВ Виробник: Teknomotor S.r.l. (Італія) Електрошпиндель Teknomotor C55-C-SB-P-ER16..

Електрошпиндель, 4147-C-DB-P-ER25-SV-HY-HD-RH, 2.2 kW, 24000 RPM

Teknomotor

код: 2092847908 COM41470641

Електрошпиндель, 4147-C-DB-P-ER25-SV-HY-HD-RH, 2.2 kW, 24000 RPM

Під замовлення

69921 грн

Електрошпиндель Teknomotor 4147-C-DB-P-ER25-SV-HY-HD-RH, 2.2 кВт, 24000 об/хв, ER25, Італія   Ціна з ПДВ Код для замовлення COM41470641 Офіційний представник компанії Tekno..

Промисловий електрошпиндель з двостороннім виходом вала Teknomotor 5160-A-DB-P-ER25-DA

Teknomotor

код: 2092847902 5160-A-DB-P-ER25-DA

Промисловий електрошпиндель з двостороннім виходом вала Teknomotor 5160-A-DB-P-ER25-DA

Під замовлення

111108 грн

Електрошпиндель Teknomotor 5160-A-DB-P-ER25-DA (двосторонній, з повітряним охолодженням) Ціна з ПДВ Teknomotor 5160-A-DB-P-ER25-DA — це промисловий електрошпиндель із дво..

Показано від 1 до 8 з 8 (всього сторінок: 1)

Електричний шпиндель з ручною зміною інструменту - Характеристики та застосування

Модель

Тримач інструменту

Потужність (кВт)

Режим роботи

Крутний момент (Нм)

Номінальна швидкість (об/хв)

Макс. швидкість (об/хв)

Напруга (В)

Вага (кг)

Код замовлення

4147-B-DB-P-ER25-PR-HY-RH

ER25

1.6

S1

0.85

18000

24000.0

220 V, 380 V

8.14

COM41470448

4147-B-DB-P-ER25-PR-RH

ER25

1.1

S1

0.88

12000

18000.0

220 V, 380 V

8.12

COM41470284

4147-B-DB-P-ER25-PR-RH

ER25

1.6

S1

0.85

18000

18000.0

220 V, 380 V

8.12

COM41470319

4147-B-DB-P-ER25-RH

ER25

1.6

S1

0.85

18000

18000.0

220 V, 380 V

7.36

COM41470167

4147-B-DB-P-ER25-RH

ER25

1.1

S1

0.88

12000

18000.0

220 V, 380 V

7.36

COM41470271

4147-B-SB-P-ER20-RH

ER20

1.6

S1

0.85

18000

18000.0

220 V, 380 V

5.6

COM41470229

4147-B-SB-P-ER20-RH

ER20

1.1

S1

0.88

12000

18000.0

220 V, 380 V

5.6

COM41470294

4147-C-DB-P-ER20-RH

ER20

2.2

S1

1.17

18000

24000.0

220 V, 380 V

7.54

COM41470387

4147-C-DB-P-ER25-HY-RH

ER25

2.2

S1

1.17

18000

24000.0

220 V, 380 V

8.45

COM41470329

4147-C-DB-P-ER25-RH

ER25

2.2

S1

1.17

18000

18000.0

220 V, 380 V

8.41

COM41470244

4147-C-DB-P-ER25-RH

ER25

1.5

S1

1.19

12000

18000.0

220 V, 380 V

8.41

COM41470272

4147-C-SB-P-ER20-RH

ER20

1.5

S1

1.19

12000

18000.0

220 V, 380 V

6.52

COM41470141

4147-C-SB-P-ER20-RH

ER20

2.2

S1

1.17

18000

18000.0

220 V, 380 V

6.52

COM41470241

4147-D-DB-P-ER25-HY-RH

ER25

2.7

S1

1.43

18000

24000.0

220 V, 380 V

9.08

COM41470480

4147-D-DB-P-ER25-PR-HY-RH

ER25

1.8

S1

1.43

12000

24000.0

220 V, 380 V

9.63

COM41470547

4147-D-DB-P-ER25-PR-RH

ER25

2.7

S1

1.43

18000

18000.0

220 V, 380 V

9.64

COM41470468

4147-D-DB-P-ER25-PR-RH

ER25

1.8

S1

1.43

12000

18000.0

220 V, 380 V

9.64

COM41470501

4147-D-DB-P-ER25-RH

ER25

1.8

S1

1.43

12000

18000.0

220 V, 380 V

9.04

COM41470206

4147-D-DB-P-ER25-RH

ER25

2.7

S1

1.43

18000

18000.0

220 V, 380 V

9.04

COM41470514

4147-D-SB-P-ER20-RH

ER20

1.8

S1

1.43

12000

18000.0

220 V, 380 V

7.18

COM41470317

5160-A-2DB-P-ER25-HY-RH

ER25

3.3

S1

1.75

18000

24000.0

220 V, 380 V

12.7

COM51600489

5160-A-2DB-P-ER32-HY-RH

ER32

3.3

S1

1.75

18000

24000.0

220 V, 380 V

12.89

COM51600453

5160-A-DB-P-ER25-PR-RH

ER25

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.69

COM51600348

5160-A-DB-P-ER25-PR-RH

ER25

2.2

S1

1.75

12000

18000.0

220 V, 380 V

12.68

COM51600424

5160-A-DB-P-ER25-RH

ER25

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.42

COM51600010

5160-A-DB-P-ER25-RH

ER25

2.2

S1

1.75

12000

18000.0

220 V, 380 V

12.42

COM51600098

5160-A-DB-P-ER32-HY-RH

ER32

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.52

COM51600408

5160-A-DB-P-ER32-PR-RH

ER32

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.63

COM51600233

5160-A-DB-P-ER32-RH

ER32

2.2

S1

1.75

12000

18000.0

220 V, 380 V

12.62

COM51600145

5160-A-DB-P-ER32-RH

ER32

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.62

COM51600146

5160-A-DB-P-ER32-SV-HY-RH

ER32

3.3

S1

1.75

18000

18000.0

220 V, 380 V

12.96

COM51600400

5160-A-DBS-P-ER32-HY-RH

ER32

3.3

S1

1.75

18000

24000.0

220 V, 380 V

11.5

COM51600411

5160-A-DBS-P-ER32-SV-HY-RH

ER32

3.3

S1

1.75

18000

24000.0

220 V, 380 V

11.6

COM51600463

5160-B-DBS-P-ER32-HY-RH

ER32

4.5

S1

2.39

18000

24000.0

220 V, 380 V

12.02

COM51600380

5160-B-DBS-P-ER32-SV-HY-RH

ER32

4.5

S1

2.39

18000

24000.0

220 V, 380 V

12.36

COM51600462

5160-D-2DB-P-ER25-HY-RH

ER25

5.6

S1

2.97

18000

24000.0

220 V, 380 V

14.86

COM51600228

5160-D-2DB-P-ER32-HY-HD-RR-RH

ER32

6.0

S1

3.18

18000

24000.0

220 V, 380 V

15.2

COM51600438

5160-D-2DB-P-ER32-HY-RH

ER32

5.6

S1

2.97

18000

24000.0

220 V, 380 V

15.05

COM51600454

5160-D-2DB-P-ER32-PR-HY-RH

ER32

5.6

S1

2.97

18000

24000.0

220 V, 380 V

15.15

COM51600319

5160-D-DB-P-ER25-PR-RH

ER25

3.7

S1

2.95

12000

18000.0

220 V, 380 V

14.84

COM51600311

5160-D-DB-P-ER25-PR-RH

ER25

2.2

S1

3.5

6000

12000.0

220 V, 380 V

14.86

COM51600347

5160-D-DB-P-ER25-RH

ER25

3.7

S1

2.95

12000

18000.0

220 V, 380 V

14.58

COM51600097

5160-D-DB-P-ER25-RH

ER25

1.1

S6 60%

3.5

3000

6000.0

220 V, 380 V

14.63

COM51600242

5160-D-DB-P-ER25-RH

ER25

5.6

S1

2.97

18000

18000.0

220 V, 380 V

14.58

COM51600263

5160-D-DB-P-ER25-RH

ER25

2.2

S1

3.5

6000

9000.0

220 V, 380 V

14.63

COM51600373

5160-D-DB-P-ER32-HY-RH

ER32

5.6

S1

2.97

18000

18000.0

220 V, 380 V

14.76

COM51600402

5160-D-DB-P-ER32-PR-RH

ER32

5.6

S1

2.97

18000

18000.0

220 V, 380 V

14.79

COM51600247

5160-D-DB-P-ER32-PR-RH

ER32

3.7

S1

2.95

12000

18000.0

220 V, 380 V

14.79

COM51600252

5160-D-DB-P-ER32-PR-RH

ER32

2.2

S1

3.5

6000

12000.0

220 V, 380 V

14.8

COM51600339

5160-D-DB-P-ER32-RH

ER32

5.6

S1

2.97

18000

18000.0

220 V, 380 V

14.77

COM51600198

5160-D-DB-P-ER32-RH

ER32

1.1

S1

3.5

3000

9000.0

220 V, 380 V

14.93

COM51600208

5160-D-DB-P-ER32-RH

ER32

3.7

S1

2.95

12000

18000.0

220 V, 380 V

14.74

COM51600243

5160-D-DB-P-ER32-RH

ER32

2.2

S1

3.5

6000

12000.0

220 V, 380 V

14.82

COM51600324

5160-D-DB-P-ER32-SV-HY-RH

ER32

5.6

S1

2.97

18000

18000.0

220 V, 380 V

15.08

COM51600401

5160-D-DBS-P-ER32-RH

ER32

6.0

S1

3.18

18000

24000.0

220 V, 380 V

13.65

COM51600398

5160-D-DBS-P-ER32-SV-HY-RH

ER32

6.0

S1

3.18

18000

24000.0

220 V, 380 V

13.99

COM51600395

6067-A-DB-P-ER32-RH

ER32

4.5

S1

2.39

18000

18000.0

220 V, 380 V

17.87

COM60670010

6067-D-2DB-P-ER32-HY-RH

ER32

7.0

S1

3.72

18000

24000.0

220 V, 380 V

21.27

COM60670027

6067-D-DB-P-ER32-HY-RH

ER32

7.0

S1

3.72

18000

18000.0

220 V, 380 V

21.22

COM60670012

6067-D-DB-P-ER32-HY-RH

ER32

7.0

S1

3.72

18000

18000.0

220 V, 380 V

21.22

COM60670012

C041-C-2DB-P-ER16-HY-LC

ER16

2.2

S1

0.88

24000

42000.0

220 V

5.54

COMC0410011

NC35-A-DB-P-ER16-RH

ER16

0.33

S1

0.18

18000

24000.0

220 V, 380 V

2.78

COMNC350222

NC35-A-SB-P-ER16-RH

ER16

0.33

S1

0.18

18000

18000.0

220 V, 380 V

2.42

COMNC350280

NC35-A-SB-P-ER16-RH

ER16

0.22

S1

0.18

12000

18000.0

220 V, 380 V

2.42

COMNC350334

NC35-B-DB-P-ER16-RH

ER16

0.55

S1

0.29

18000

24000.0

220 V, 380 V

3.24

COMNC350060

NC35-B-DB-P-ER16-RH

ER16

0.37

S1

0.29

12000

24000.0

220 V, 380 V

3.19

COMNC350438

NC35-B-SB-P-ER16-RH

ER16

0.55

S1

0.29

18000

18000.0

220 V, 380 V

2.89

COMNC350080

NC35-B-SB-P-ER16-RH

ER16

0.37

S1

0.29

12000

18000.0

220 V, 380 V

2.87

COMNC350304

NC35-C-DB-P-ER16-RH

ER16

0.73

S1

0.39

18000

24000.0

220 V, 380 V

3.45

COMNC350294

NC35-C-DB-P-ER16-RH

ER16

0.55

S1

0.44

12000

24000.0

220 V, 380 V

3.45

COMNC350440

NC35-C-SB-P-ER16-RH

ER16

0.73

S1

0.39

18000

18000.0

220 V, 380 V

3.09

COMNC350400

NC35-NC-A-DB-P-ER16-RH

ER16

0.22

S1

0.18

12000

24000.0

220 V, 380 V

2.77

COMNC350439

3140-A-DBS-P-ER20-RH

ER20

0.33

S1

0.18

18000

24000.0

220 V, 380 V

3.17

COM31400216

3140-A-DBS-P-ER20-RH

ER20

0.22

S1

0.18

12000

24000.0

220 V, 380 V

3.15

COM31400433

3140-A-SB-P-ER20-RH

ER20

0.22

S1

0.18

12000

18000.0

220 V, 380 V

2.72

COM31400208

3140-A-SB-P-ER20-RH

ER20

0.33

S1

0.18

18000

18000.0

220 V, 380 V

2.71

COM31400253

3140-B-DBS-P-ER20-RH

ER20

0.55

S1

0.29

18000

24000.0

220 V, 380 V

3.66

COM31400218

3140-B-DBS-P-ER20-RH

ER20

0.37

S1

0.29

12000

24000.0

220 V, 380 V

3.66

COM31400339

3140-B-SB-P-ER20-RH

ER20

0.37

S1

0.29

12000

18000.0

220 V, 380 V

3.18

COM31400209

3140-B-SB-P-ER20-RH

ER20

0.55

S1

0.29

18000

18000.0

220 V, 380 V

3.18

COM31400297

3140-C-DBL-P-ER20-RH-LC

ER20

0.55

S1

0.44

12000



220 V, 380 V

4.72

COM31400266

3140-C-DBS-P-ER20-RH

ER20

0.73

S1

0.39

18000

24000.0

220 V, 380 V

3.89

COM31400219

3140-C-DBS-P-ER20-RH

ER20

0.55

S1

0.44

12000

24000.0

220 V, 380 V

3.89

COM31400279

3140-C-SB-P-ER20-RH

ER20

0.73

S1

0.39

18000

18000.0

220 V, 380 V

3.44

COM31400251

3140-C-SB-P-ER20-RH

ER20

0.55

S1

0.44

12000

18000.0

220 V, 380 V

3.44

COM31400332

3140-D-DBS-P-ER20-RH

ER20

0.75

S1

0.6

12000

24000.0

220 V, 380 V

4.42

COM31400313

3140-D-SB-P-ER20-RH

ER20

0.73

S1

0.58

12000

18000.0

220 V, 380 V

4.05

COM31400273

4147-A-DB-P-ER20-RH

ER20

1.1

S1

0.58

18000

24000.0

220 V, 380 V

5.81

COM41470384

4147-A-DB-P-ER25-HY-RH

ER25

1.1

S1

0.58

18000

24000.0

220 V, 380 V

6.71

COM41470347

4147-A-DB-P-ER25-RH

ER25

1.1

S1

0.58

18000

18000.0

220 V, 380 V

6.67

COM41470201

4147-A-DB-P-ER25-RH

ER25

0.75

S1

0.6

12000

18000.0

220 V, 380 V

6.67

COM41470346

4147-A-SB-P-ER20-RH

ER20

1.1

S1

0.88

12000

18000.0

220 V, 380 V

4.94

COM41470270

4147-A-SB-P-ER20-RH

ER20

0.75

S1

0.6

12000

18000.0

220 V, 380 V

4.94

COM41470376

4147-B-DB-P-ER20-RH

ER20

1.6

S1

0.85

18000

24000.0

220 V, 380 V

6.49

COM41470209

4147-B-DB-P-ER20-RH

ER20

1.1

S1

0.88

12000

24000.0

220 V, 380 V

6.51

COM41470492

4147-B-DB-P-ER25-HY-RH

ER25

1.6

S1

0.85

18000

24000.0

220 V, 380 V

7.41

COM41470340

Пояснення до режиму S1

Режим S1 означає постійний режим роботи двигуна, за якого він може працювати безперервно з номінальним навантаженням без необхідності перерв для охолодження. Це забезпечує стабільну та тривалу експлуатацію без перегріву, що особливо важливо для інтенсивних виробничих процесів, де потрібна висока надійність обладнання.

Виробник Teknomotor

Компанія Teknomotor є провідним виробником електрошпинделів, які відрізняються високою якістю, довговічністю та надійністю. Продукція Teknomotor, представлена на ринку, розроблена для точної обробки різних матеріалів, таких як дерево, алюміній, пластик і ПВХ. Широкий асортимент дозволяє задовольнити вимоги як невеликих майстерень, так і великих виробничих підприємств. Шпинделі Teknomotor призначені для ефективної роботи та високої продуктивності, що робить їх затребуваними у виробничих процесах і на верстатах з ЧПК.


Пояснення про ручну зміну інструмента та систему затискання ER

Система затискання ER


ER — це найпоширеніший тип цанг для затискання інструмента в ручному шпинделі. Цанги ER забезпечують надійне та точне утримання інструмента та використовуються у верстатах із ЧПК, фрезерних верстатах, свердлильних машинах та багатьох інших типах обладнання. Існують різні розміри цанг ER, які відповідають різним діаметрам інструментів:

  • ER11: підходить для інструментів діаметром від 1 мм до 7 мм
  • ER16: підтримує діаметр інструменту від 1 мм до 10 мм
  • ER20: діапазон діаметрів — від 1 мм до 13 мм
  • ER25: від 1 мм до 16 мм
  • ER32: від 2 мм до 20 мм
  • ER40: від 3 мм до 26 мм

Ці розміри дозволяють використовувати систему ER з широким діапазоном інструментів, що робить її універсальною для різних виробничих завдань.

Переваги системи ER:

  • Гнучкість у діаметрах: Кожна цанга ER може затискати інструменти з невеликим діапазоном діаметрів, що дозволяє використовувати один тримач для різних інструментів.
  • Надійність утримання: Висока сила затискання забезпечує стабільність інструмента навіть при високих швидкостях обертання.
  • Довговічність: Цанги ER витримують високі навантаження та мають тривалий термін експлуатації.

Покрокова процедура ручної зміни інструмента за допомогою системи ER:

  1. Зупиніть шпиндель: Переконайтеся, що шпиндель повністю зупинився, і вимкніть подачу електроживлення.

  2. Зніміть гайку з цангою: Використовуючи спеціальний гайковий ключ, відкрутіть гайку, яка утримує цангу ER та інструмент у шпинделі. Обережно зніміть гайку разом із цангою.

  3. Вийміть старий інструмент: Вийміть старий інструмент із цанги ER, потягнувши його руками. Переконайтеся, що гайка та цанга не пошкоджені перед встановленням нового інструмента.

  4. Встановіть новий інструмент у цангу: Вставте новий інструмент у цангу ER. Важливо, щоб інструмент сидів щільно в цанзі без люфтів.

  5. Закріпіть цангу з інструментом у гайці: Після того як інструмент встановлено, вставте цангу з інструментом у гайку, закріпіть їх разом, щоб інструмент був зафіксований.

  6. Встановіть гайку з цангою в шпиндель: Закрутіть гайку з цангою ER і новим інструментом у шпиндель вручну, а потім використовуйте гайковий ключ для надійного затискання.

  7. Перевірте затиск: Переконайтеся, що інструмент надійно закріплений і не має люфтів. Інструмент повинен бути рівно встановлений та готовий до роботи.

  8. Відновіть подачу електроживлення та увімкніть верстат для продовження роботи.

Переваги ручної зміни інструмента:

  • Простота обслуговування: Ручна зміна інструмента не потребує складних механізмів, що зменшує витрати на обслуговування.
  • Низька вартість: Вартість обладнання з ручною зміною інструмента є нижчою в порівнянні з автоматичними системами.
  • Гнучкість в обробці невеликих партій: Підходить для робіт, де зміна інструмента відбувається нечасто, і немає потреби в автоматизації.

Ручна система зміни інструмента є простим, надійним та економічним рішенням, що дозволяє використовувати інструменти різного діаметра і забезпечує стабільну обробку без великих інвестицій в автоматичні системи.

Електрошпиндель з ручною заміною інструмента

Електрошпиндель з ручною заміною інструмента передбачає, що для заміни інструмента оператор вручну використовує спеціальний гайковий ключ або затискний механізм. Цей тип шпинделя зручний у випадках, коли немає потреби в частій зміні інструмента. Ручна заміна інструмента робить обладнання простішим і менш витратним у порівнянні з автоматичними системами зміни, що підходить для невеликих виробничих ліній або верстатів з простими завданнями.
