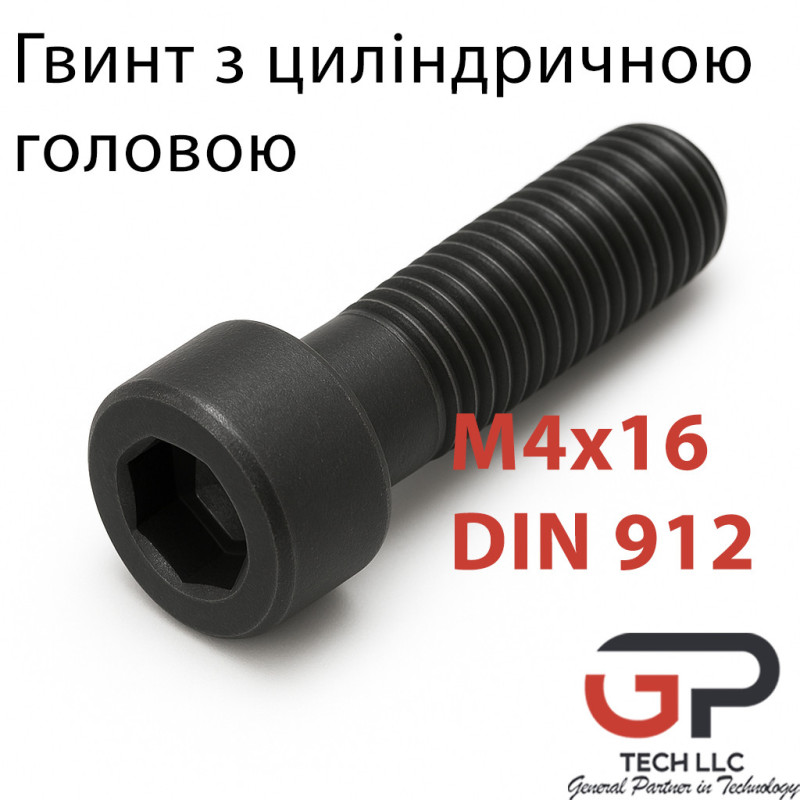

Кріпильний гвинт M4x16 DIN 912 для напрямних HGR15

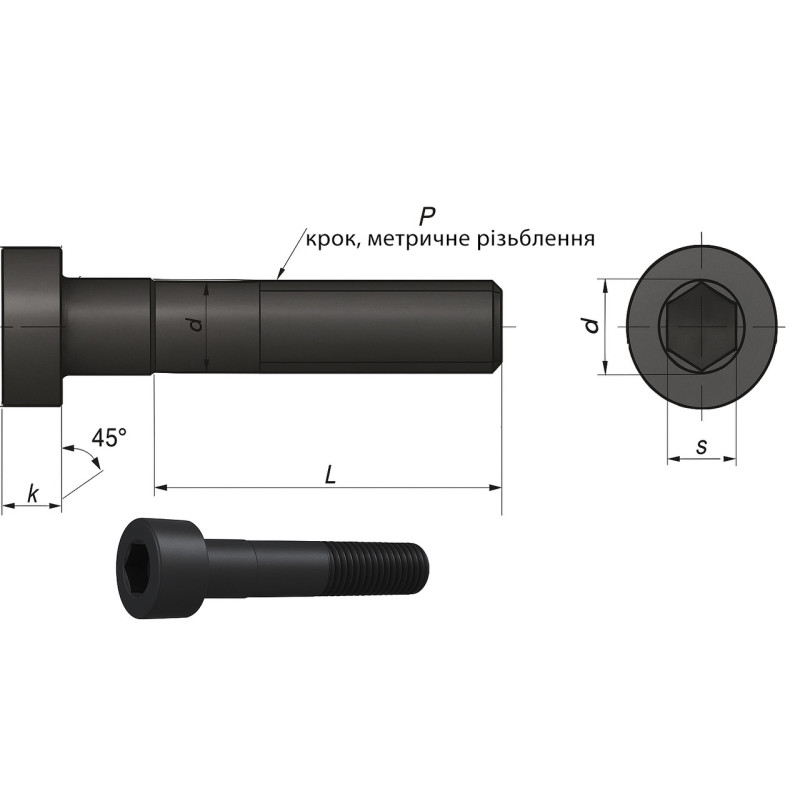

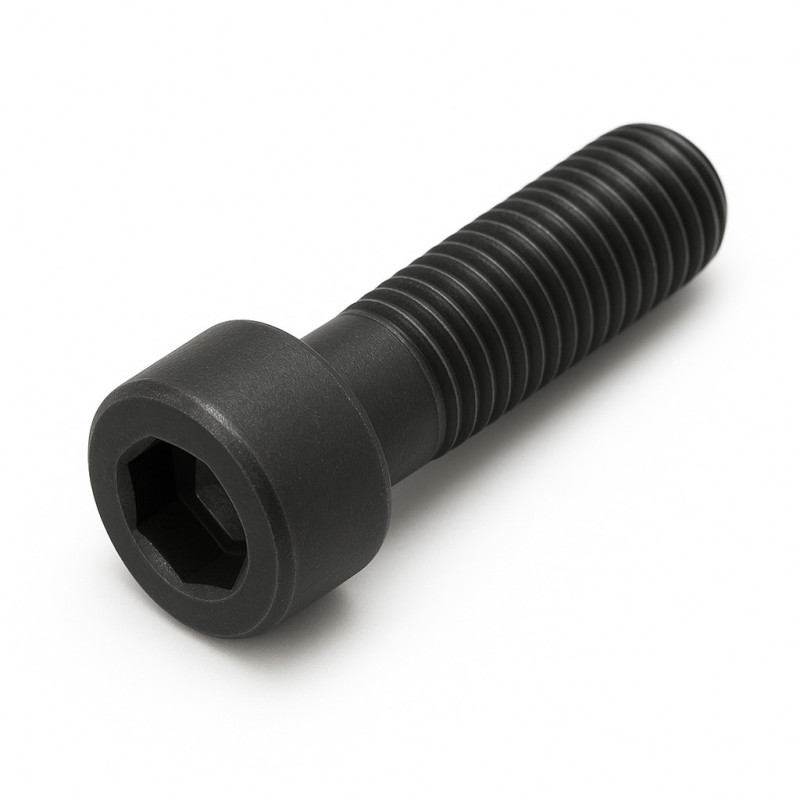

Кріпильний гвинт з циліндричною головою та внутрішнім шестигранником  M4x16 DIN 912 для напрямних HGR15 (пакування 100 шт)

Ціна вказана без ПДВ за 100 шт
Для отримання рахунку з ПДВ — зверніться до відділу продажів.

Кріпильний гвинт M4x16 DIN 912 призначений для надійного кріплення лінійних напрямних HIWIN серії HGR15, WER17 (WE), CGR (CG) до опорної поверхні (станини верстата, основи обладнання тощо). Він забезпечує міцне та точне кріплення напрямної по всій довжині, стійкий до вібрацій і зберігає точність позиціонування протягом усього терміну служби обладнання.

Цей гвинт використовується у промисловому та високотехнологічному обладнанні з лінійними системами переміщення: деревообробка, металообробка, фрезерні та лазерні верстати з ЧПК, 3D-принтери, автоматизовані лінії.

Особливості та переваги:

• Відповідність стандарту DIN 912 — циліндрична головка з внутрішнім шестигранником, підходить до стандартних ключів.
• Точна геометрія — забезпечує щільне прилягання напрямної до опорної поверхні без перекосів.
• Високий клас міцності 12.9 — витримує високий крутний момент при монтажі, не деформується.
• Універсальність — підходить для монтажу в алюмінієві, сталеві та чавунні основи.
• Ідеально для HGR15, WER17 (WE), CGR15 (CG)  — діаметр, довжина та форма головки відповідають посадковим отворам напрямної.

Технічні характеристики:

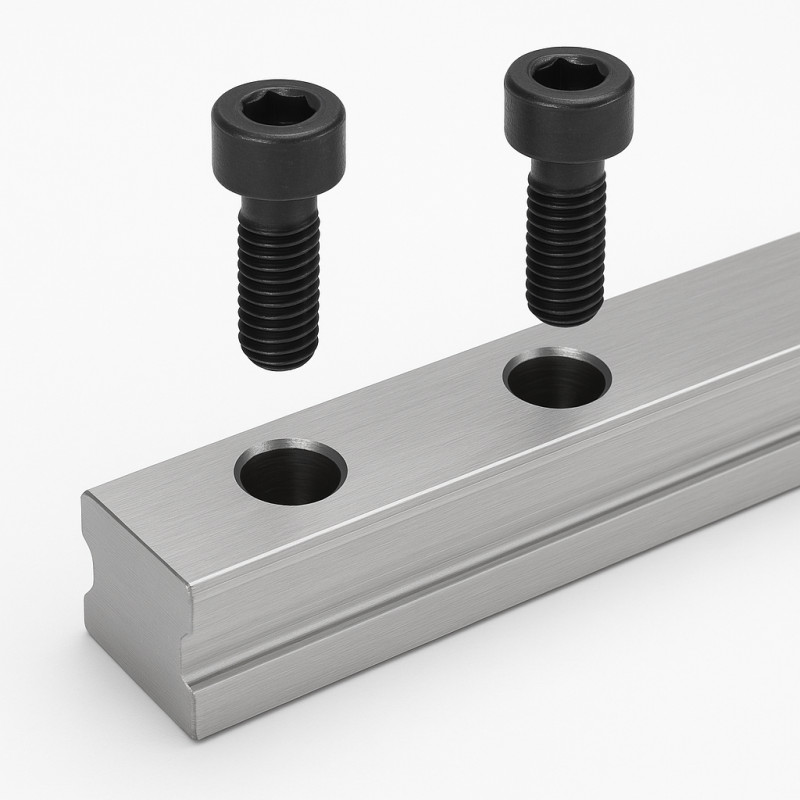

Правильний монтаж напрямної HGR15 з використанням M4x16

1. Підготовка основи — поверхня повинна бути рівною, чистою, фрезерованою.
2. Укладання напрямної — напрямна викладається та притискається до базової поверхні/грані.
3. Вгвинчування гвинтів — гвинти M4x16 вкручуються вручну в різьбові отвори.
4. Фінальне затягування — динамометричним ключем з моментом 4 Н·м.
5. Встановлення заглушок — у кожен отвір вставляється пластикова заглушка.

Увага! Момент затягування має суворо дотримуватись, особливо при монтажі в алюміній (через м’якість матеріалу). За потреби використовуються вставки типу Helicoil або сталеві втулки.

Кріплення до різних основ:

Застосування:

• Кріплення напрямної HIWIN HGR15 або аналога такого розміру до опорної площини
• Використовується в лінійних системах переміщення
• Забезпечує точність, стабільність та жорсткість конструкції

Рекомендації:

• Використовуй тільки гвинти класу міцності 12.9, особливо при встановленні у сталеві основи.
• Завжди застосовуй динамометричний ключ для контролю моменту затягування.
• При монтажі в алюміній або чавун — обов’язково враховуй глибину загвинчування та зменшений момент затягування.
• Слідкуй за чистотою монтажної поверхні та дотримуйся правильної послідовності затягування (від центру до країв).
• Після встановлення обов’язково закрий гвинти пластиковими заглушками — це продовжить термін служби та захистить від бруду.

Просте пояснення по монтажу гвинтів:

Для кріплення напрямних застосовують спеціальні гвинти з циліндричною головкою та внутрішнім шестигранником. Такі гвинти повинні бути високої міцності — не нижче класу 12.9, щоб надійно тримати напрямну під навантаженням.

У кожній напрямній передбачено спеціальні заглиблення під головки гвинтів, щоб вони не виступали над поверхнею. Після встановлення гвинтів отвори закриваються пластиковими заглушками для захисту від пилу та стружки.

Дуже важливо дотримуватись точного моменту затягування — обов’язково використовуй динамометричний ключ. Перетяжка може зіпсувати різьбу, а слабке затягування — призвести до зсуву напрямної і втрати точності.

Зазначені моменти затягування дійсні для сталевих основ. Якщо напрямна кріпиться до чавуну або алюмінію, силу затягування потрібно зменшити:

• приблизно на 30% для чавуну;
• приблизно на 50% для алюмінію.

Глибина отвору під гвинт повинна забезпечувати заходження не менше ніж на 1–2 діаметра різьби (наприклад, для M6 — мінімум 6–12 мм).

Якщо напрямна довга, затягуй гвинти поступово — від центру до країв або хрест-навхрест — щоб забезпечити рівномірне прилягання без деформацій.

Дотримуючись цих простих правил, ти забезпечиш надійне кріплення та довгу, безвідмовну роботу направляючої системи.
