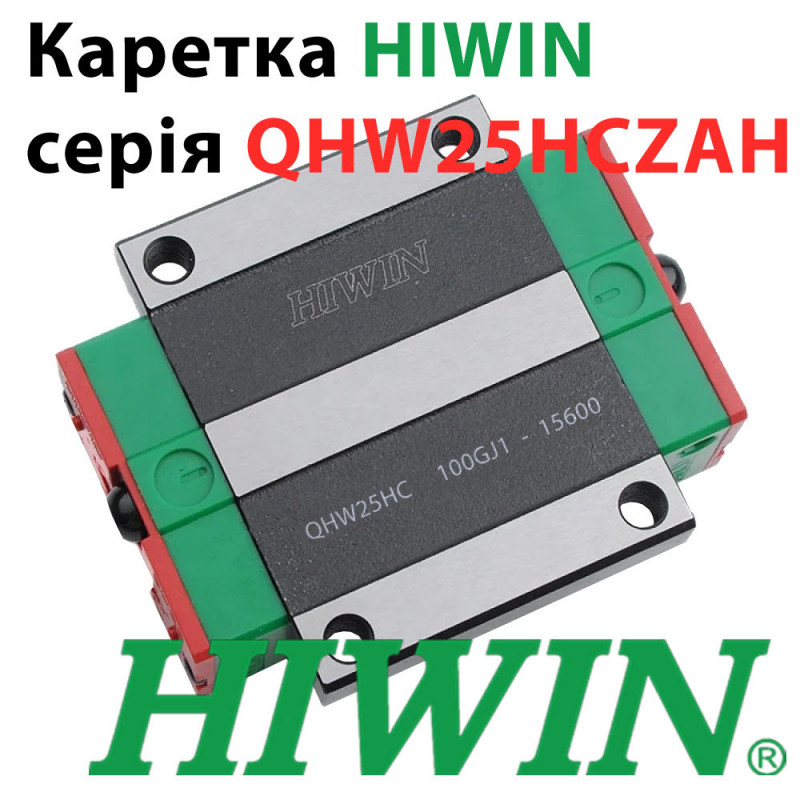

Каретка HIWIN, QHW25HCZAH, Ціна з ПДВ

Цены указаны с НДС.

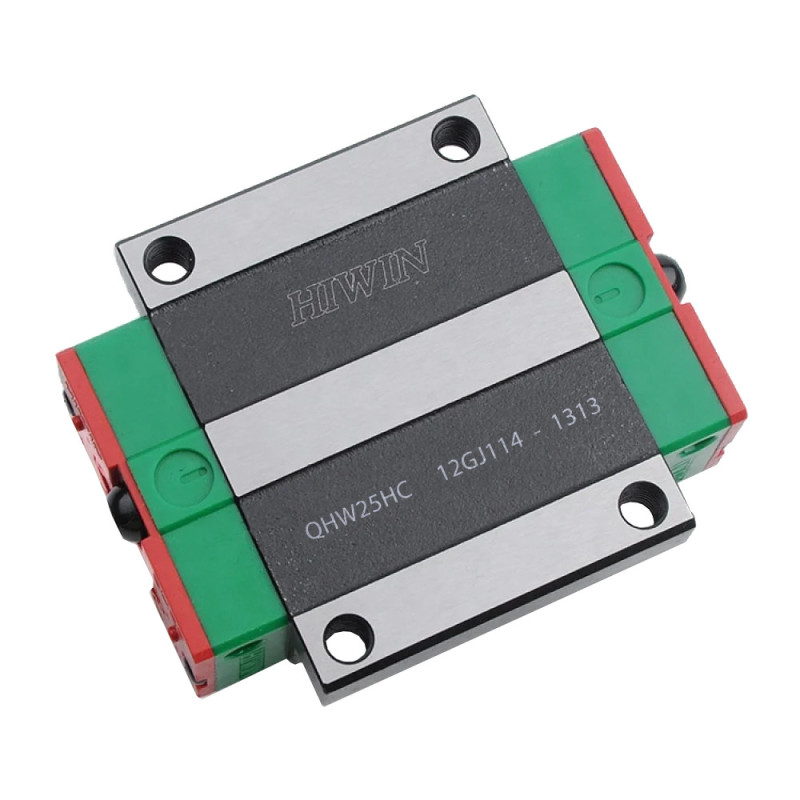

Инновационный блок-системы линейного перемещения (каретка) QHW25HCZAH от компании HIWIN – ваш выбор для высшей точности и долговечности

Серия QHW25HCZAH от HIWIN представляет собой кульминацию технологического прогресса в области линейных систем. Эти каретки, разработанные для совместимости с направляющими стандартной серии HGR, демонстрируют высокую универсальность и легкость интеграции, и используя технологию SynchMotion™, ставя новые стандарты в индустрии линейного перемещения.

Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.

Каретка с направляющей предназначены для системы линейного перемещения.  Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.

Серия QHW от компании Hiwin  массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.

Серия QH от компании HIWIN – низкошумные направляющие с технологией SynchMotionTM

Серия блоков линейного перемещения QH с технологией SynchMotionTM обладает всеми преимуществами серии  кареток HG, а также предлагает плавное и бесшумное перемещение, превосходную смазку и длительный срок службы. Исходя из этого, каретки нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия кареток QH, взаимозаменяема с серией кареток HG.

Технологии SynchMotion™.

Эта технология является продвижением в конструкции линейных направляющих, предлагая уникальную компоновку шариков внутри каретки, что способствует их более гладкому и равномерному движению. Такая организация движения значительно улучшает эффективность работы направляющих.

Каретки QHW, оснащенные SynchMotion™, разработаны для совместной работы с направляющими стандартной серии HGR. Это означает возможность установки блоков QH на стандартные рельсы HGR, обеспечивая их взаимозаменяемость с моделями серии HG. Данная совместимость упрощает интеграцию новых блоков в уже существующие системы без необходимости внесения изменений в конструкцию.

Благодаря этой универсальности, каретки серии QH становятся идеальным решением для широкого спектра инженерных и конструкторских задач, требующих высокой точности, надежности и эффективности.

Основные преимущества включают:

• Плавность движения: Уникальное расположение шариков минимизирует вибрации и обеспечивает мягкость работы.
• Равномерное распределение нагрузки: Усовершенствованная циркуляция шариков способствует более равномерному распределению нагрузки, улучшая способность каретки выдерживать вес.
• Увеличенная грузоподъемность: Равномерное распределение нагрузки позволяет направляющей поддерживать более тяжелые нагрузки без снижения производительности.
• Снижение шума: Более гладкое движение шариков также снижает уровень шума, что критически важно в шумочувствительных приложениях.
• Увеличенные интервалы смазки: Технология SynchMotion™ позволяет реже производить смазку, сокращая время и затраты на техническое обслуживание.
• Снижение трения: Оптимизированное движение шариков уменьшает трение, тем самым сокращая необходимость в энергии для работы.
• Улучшенная точность: Точное управление движением шариков повышает точность позиционирования направляющей, что имеет решающее значение для приложений, требующих высокой точности.
• Увеличенный срок службы: Меньший износ благодаря более плавной работе продлевает срок службы направляющей, предлагая лучшую долгосрочную стоимость.
• Улучшенная синхронизация: Технология гарантирует синхронное движение всех шариков, что важно для приложений с синхронизированными движениями.
• Повышенная надежность: Все вышеуказанные преимущества в совокупности значительно повышают надежность системы направляющих, обеспечивая стабильную производительность на долгий срок.

Технология SynchMotion™ представляет собой комплексное улучшение традиционных систем линейных направляющих, делая ее превосходным выбором для приложений, требующих высочайшей точности, надежности и эффективности.

Особенности

• Низкошумный дизайн конструкции
• Самосмазывающая конструкция
• Плавность перемещения
• Высокоскоростное исполнение

Линейный подшипник QHW25HCZAH работает в паре с направляющими серии HGR25 от компании Hiwin .

Превосходство серии QHW25HCZAH

Отличительной чертой серии QHW25HCZAH является ее превосходная динамическая и статическая нагрузочная способность, позволяющая блокам выдерживать значительные нагрузки при сохранении высокой точности и долговечности, при чем при тех же размерах что и блок HGW25HCZAH. Это делает каретки QHW25HCZAH идеальным решением для применений, требующих высокой надежности в условиях интенсивной эксплуатации. Вы в разы увеличите срок эксплуатация вашего оборудования, ресурс и возможности при небольшой разнице в цене между QHW25HCZAH и HGW25HCZAH

Выбирая оригинальную продукцию HIWIN, вы получаете не только высококачественные компоненты, но и профессиональную поддержку от официального представителя в Украине – компании ООО "ГП-ТЕХ". Мы предлагаем полный ассортимент продукции компании HIWIN и готовы предоставить всестороннюю консультацию и сервисное обслуживание для обеспечения максимальной эффективности вашего оборудования.

Выберите блок-системы линейного перемещения QHW25HCZAH для высочайшей производительности и надежности

Серия QHW25HCZAH– это ваш выбор для достижения исключительной точности и долговечности в самых требовательных промышленных приложениях. Обратившись в ООО "ГП-ТЕХ", вы получите доступ к передовым технологиям HIWIN и профессиональной поддержке, которые помогут вам реализовать самые амбициозные проекты.

Каретка (Линейный слайдер)  QHW25HCZAH работает в паре с направляющими серии HGR25 от компании Hiwin .

Дополнительные комплектующие для блоков линейного перемещения QHW25HC от компании HIWIN

• Использование различных уплотнений серии QH-25-SS, QH-25-ZZ,         QH-25-DD, QH-25-KK - Выбор уплотнений, в том числе стандартных и двухсторонних, позволяет удовлетворить различные экологические и эксплуатационные требования, повышая долговечность и надежность блока.

• Элементы зажима или зажимные системы серии HK2501A, MK2501A, MKS2501A: Элементы зажима выполняют задачи высочайшей важности в позиционировании и удержании. Они обеспечивают точность обработки, позволяют эффективно производить продукцию с короткими циклами времени и гарантируют максимальную безопасность для человека и машины за счет надежного удержания.

• Каретки серии QHW25 могут быть использованы с линейными направляющими серии HGR25R4000H, HGR25R4000C, HGR25T4000H, HGR25T4000C, любой длины от 50 мм до 4000 мм.

Линейный подшипник QHW25HCZAH работает в паре с направляющими серии HGR25 от компании Hiwin.

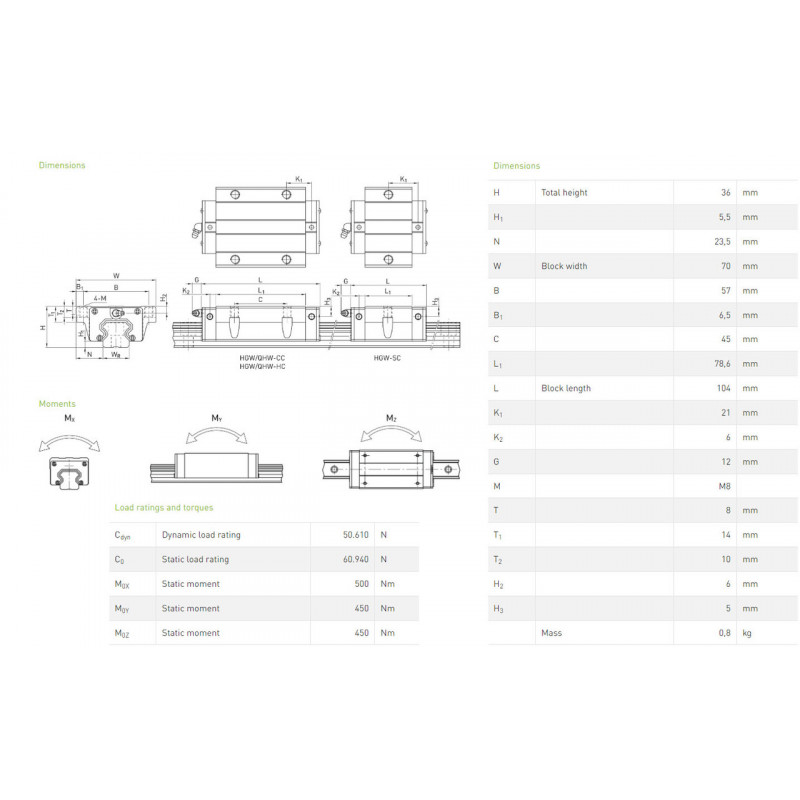

*параметры указаны в мм

* Вес каретки в кг

• Cdyn (Динамическая нагрузочная способность) - Этот параметр описывает максимальную нагрузку в ньютонах (N), которую блок может выдержать при перемещении. По сути, это мера того, какую нагрузку блок способен выдерживать во время движения без ущерба для своего срока службы.
• C0 (Статическая нагрузочная способность) - Статическая нагрузочная способность в ньютонах (N) относится к максимальной нагрузке, которую блок может выдержать в неподвижном состоянии. Это важно для ситуаций, когда оборудование находится в состоянии покоя, но на него воздействует нагрузка.
• M0X (Статический момент вокруг оси X) - Это значение в ньютон-метрах (Nm) показывает момент силы, который блок может выдержать вокруг своей оси X, не двигаясь.
• M0Y (Статический момент вокруг оси Y) - Аналогично M0X, это статический момент силы, который блок может выдержать вокруг оси Y, измеряемый в ньютон-метрах (Nm). M0Z (Статический момент вокруг оси Z) - Статический момент силы в ньютон-метрах (Nm), который блок может выдержать вокруг оси Z.

Важно отметить, что для обеспечения надежной и безопасной работы оборудования, все эти параметры должны быть учтены при проектировании и эксплуатации машин и механизмов. Они помогают инженерам и конструкторам выбирать подходящие компоненты, способные выдержать предполагаемые нагрузки в течение всего срока службы изделия.

Это график, который показывает зависимость эластичной деформации от рабочей нагрузки для линейных направляющих с разной степенью предварительной нагрузки.

На графике представлены две линии, обозначенные как Z0 и ZB. Линия Z0 соответствует эластичной деформации без предварительной нагрузки. Это означает, что направляющая не подвергалась предварительному напряжению, и при приложении рабочей нагрузки (P) она будет деформироваться (изгибаться или растягиваться) на определенную величину, показанную на графике.

Линия ZB показывает эластичную деформацию с высокой предварительной нагрузкой. В этом случае направляющая была подвергнута предварительному напряжению, что делает её жестче. Поэтому при той же рабочей нагрузке (P) деформация будет меньше, чем у направляющей без предварительной нагрузки.

Предварительная нагрузка используется для уменьшения люфта и повышения жесткости системы, что обычно требуется в высокоточном оборудовании, таком как обрабатывающие центры или ЧПУ станки, где важна точность движения и минимальное влияние вибраций и ударных нагрузок.

На графике также присутствует надпись "Preload identifier", указывающая на то, что разные идентификаторы предварительной нагрузки (например, Z0, ZB) соответствуют разным характеристикам деформации. "Operating load" - это рабочая нагрузка, при которой происходит измерение деформации.
