Каретка или как называют блок EGH15CAZ0H предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN. Каретка с направляющей предназначены для системы линейного перемещения.
Цены указаны с НДС.
Применение линейных направляющих и кареток
Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия EG от компании Hiwin массово применяются и используются – техника автоматизации, высокоскоростной транспорт, полупроводниковая техника, прецизионное измерительное оборудование.
Каретки Серия EG от компании Hiwin (стандартная) с четырьмя шариковыми направляющими имеет малую высоту установки, что делает их идеально подходящими для приложений с небольшим пространством для установки.
- · 4-х рядная направляющая с шарикоподшипником.
- · Угол контакта 45°.
- · Высокая грузоподъемность во всех монтажных положениях.
- · Низкая высота установки.
Каретки серии Серия EG от компании Hiwin работают с рельсовыми напрядающими серии EG/QE от компании Hiwin.
Рельсовые линейные направляющие серии EG/QE разделяют на взаимозаменяемые и невзаимозаменяемые модели. Размеры обеих моделей, направляющих одинаковые. Основное отличие состоит в том, что блок и рельсу в сменных моделях можно свободно менять местами. Блок и направляющая могут быть заказаны отдельно и устанавливать их самостоятельно без особых проблем и навыков.

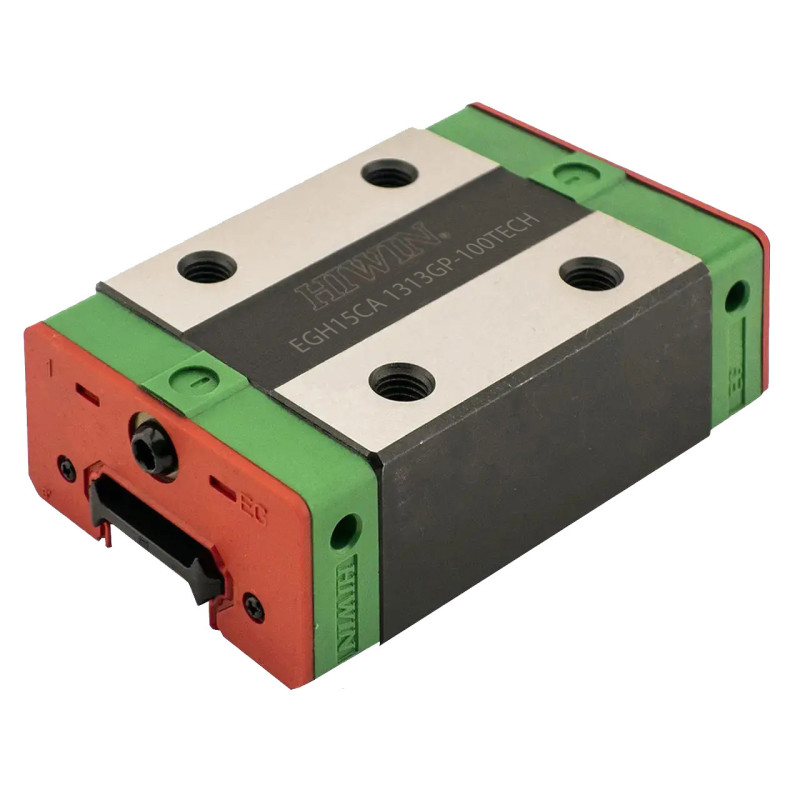

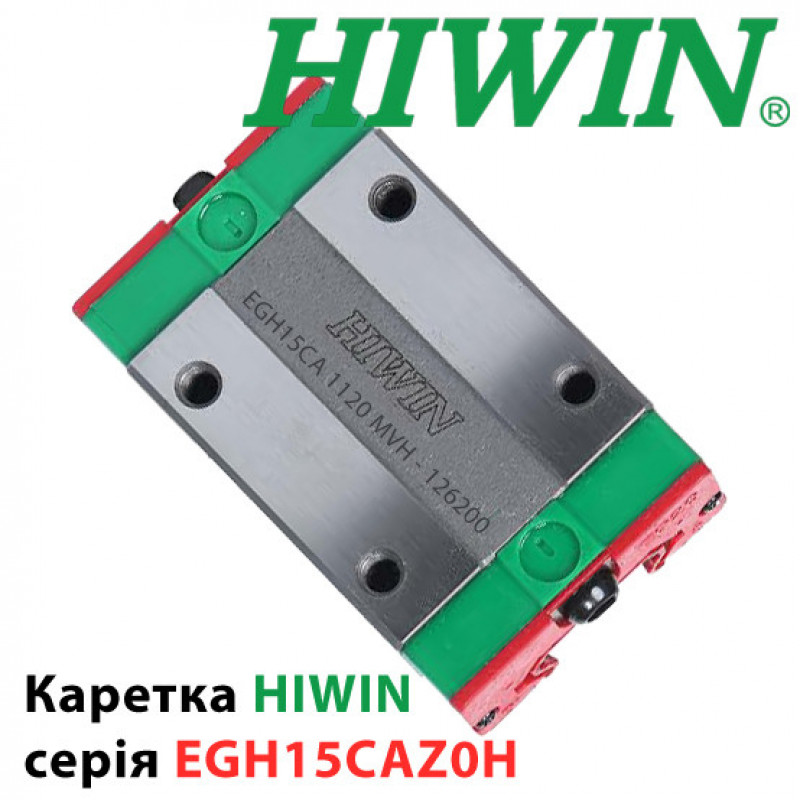

Каретка серии EGH15CAZ0H от компании Hiwin
Описание кода для заказа
Каретка (блок) EGH15CAZ0H
Тип каретки – Квадратный
Тип размера -15
Область применения-
- · Обрабатывающие центры
- · токарные станки с ЧПУ
- · Шлифовальные станки
- · Прецизионные фрезерные станки
- · Высокопроизводительные режущие машины
- · Технология автоматизации
- · Транспортная техника
- · Измерительная техника
- · Машины и оборудование, требующие высокой точности позиционирования
Используются с рельсовыми направляющими тип - EG/QE
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZO |
Легкая предварительная нагрузка 0 – 0.02 Cdyn |
Постоянное направление нагрузки, малое воздействие, требуется низкая точность |
|
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
Вес |
|
24 |
4,5 |
9,5 |
34 |
26 |
4 |
26 |
39,8 |
56,8 |
10,15 |
3,5 |
5,7 |
M4 |
6 |
6 |
5,5 |
6 |
0,15 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая нагрузка |
7,830 |
Н |
|
C0 |
Статическая нагрузка |
16,190 |
Н |
|
M0X |
Статический момент |
130 |
Нм |
|
M0Y |
Статический момент |
100 |
Нм |
|
M0Z |
Статический момент |
100 |
Нм |
С кареткой тип EGH15CAZ0H могут использоватся линейные направляющие HIWIN серии:EGR15R4000H
EGR15R4000C
EGR15T4000H
EGR15T4000C
EGR15U4000H
EGR15U4000C
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 24 |
| Динамічне навантаження (Н) | 7830 |
| Довжина каретки (L) | 56.8 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | EG |
| Статичне навантаження (Н) | 16190 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 34 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
