Каретка или как называют блок EGH15SAZ0H предназначен для работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN. Каретка с направляющей предназначена для системы линейного перемещения.
Цены указаны по НДС.
Применение линейных направляющих и кареток
Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузку, для повышения эффективности и точности работы оборудования.
Серия EG от компании Hiwin массово применяется и используется – техника автоматизации, высокоскоростной транспорт, полупроводниковая техника, прецизионное измерительное оборудование.
Каретки Серия EG компании Hiwin (стандартная) с четырьмя шариковыми направляющими имеет малую высоту установки, что делает их идеально пригодными для приложений с небольшим пространством для установки.
- 4-х рядная направляющая с шарикоподшипником.
- · Угол контакта 45°.
- · Высокая грузоподъемность во всех монтажных положениях.
- · Низкая высота установки.
Каретки серии Серия EG от компании Hiwin работают с рельсовыми сериями EG/QE от компании Hiwin.
Рельсовые линейные направляющие серии EG/QE разделяют на взаимозаменяемые и незаменимые модели. Размеры обеих моделей, направляющих одинаковые. Основное отличие состоит в том, что блок и рейку в сменных моделях можно свободно менять местами. Блок и направляющая могут быть заказаны отдельно и устанавливать самостоятельно без особых проблем и навыков.

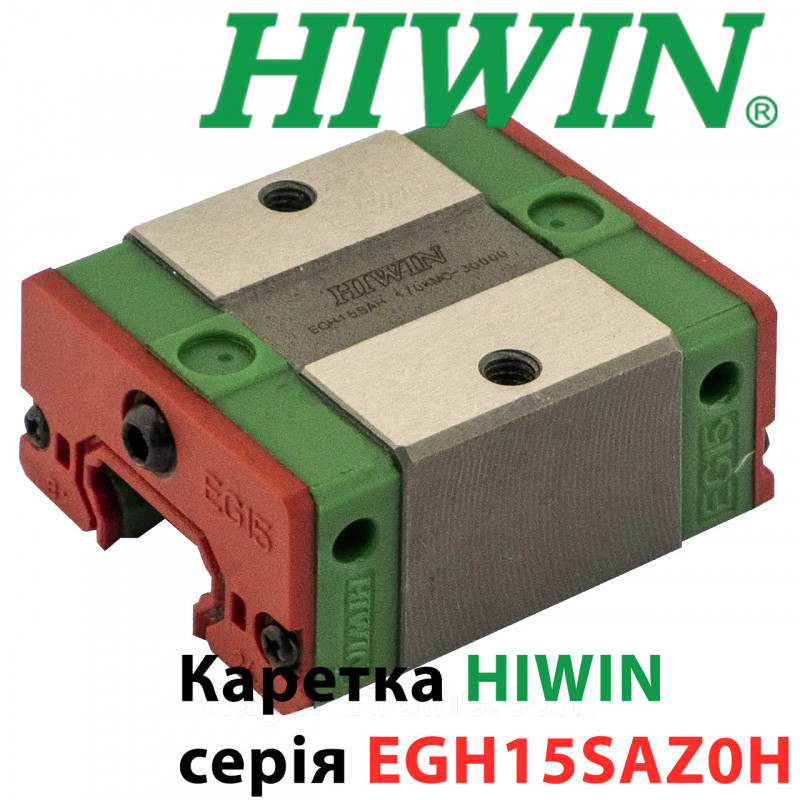

Каретка серии EGH15SAZ0H от компании Hiwin
Описание кода для заказа
Каретка (блок) EGH15SAZ0H
Тип каретки – Квадратный
Размер-15
Область применения-
- Обрабатывающие центры
- токарные станки с ЧПУ
- Шлифовальные станки
- Прецизионные фрезерные станки ·········
- Высокопроизводительные режущие машины
- Технология автоматизации
- Транспортная техника
· Измерительная техника · Измерительная техника
· Машины и оборудование, требующие высокой точности позиционирования
Используются с направляющими рельсовыми типами - EG/QE
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZO |
Легкая предварительная нагрузка 0 – 0.02 Cdyn |
Постоянное направление нагрузки, малое воздействие, требуется низкая точность |
|
|
H |
H1 |
N |
W |
B |
B1 |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Вsсота |
|
|
Ширина |
|
|
|
Длина |
|
|
|
|
|
|
|
|
Вес |
|
24 |
4,5 |
9,5 |
34 |
26 |
4 |
23,1 |
40,1 |
14,8 |
3,5 |
5,7 |
M4 |
6 |
6 |
5,5 |
6 |
0,09 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая нагрузка |
5,350 |
Н |
|
C0 |
Статическая нагрузка |
9,400 |
Н |
|
M0X |
Статический момент |
80 |
Нм |
|
M0Y |
Статический момент |
40 |
Нм |
|
M0Z |
Статический момент |
40 |
Нм |
С кареткой типа EGH15SAZ0H могут использоваться линейные направляющие HIWIN серии
EGR15R4000H
EGR15R4000C
EGR15T4000H
EGR15T4000C
EGR15U4000H
EGR15U4000C
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 24 |
| Динамічне навантаження (Н) | 5350 |
| Довжина каретки (L) | 40.1 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | EG |
| Статичне навантаження (Н) | 9400 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 34 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | S (середнє навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
