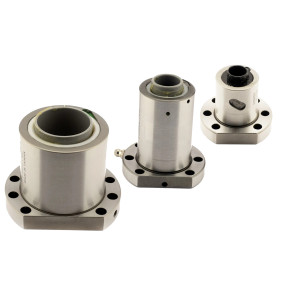

Гайки КГП

На сторінці нашого магазину ви знайдете різноманітні гайки КГП (кулько-гвинтові пари) в асортименті, які відповідають різним потребам та специфікаціям вашого проекту. Ми пропонуємо гайки КГП з різними характеристиками, включаючи:

1. Діаметр: Ви можете обирати гайки КГП з різними діаметрами гвинтів, від менших до більших. Це дозволяє вам вибрати гайку, яка відповідає розміру та потужності вашого кулькового гвинта.
2. Крок: У нас є гайки КГП з різними кроками різьби, що визначають кількість обертів валу для переміщення на певну відстань. Вибираючи гайку з потрібним кроком, ви можете досягти бажаної швидкості та точності переміщення.
3. Характеристики динамічного навантаження: Кожна гайка КГП має вказані характеристики динамічного навантаження, які вказують на її здатність працювати при певних навантаженнях та швидкостях. Ви можете знайти гайки з різними рейтингами динамічного навантаження, щоб вони відповідали вашим потребам у виробництві.

Наш магазин пропонує різні комбінації цих характеристик, щоб задовольнити ваші конкретні вимоги. Будь ласка, зверніть увагу на наш каталог та оберіть гайку КГП, яка найкраще підходить для вашого проекту. Якість і надійність наших продуктів гарантована, і ми завжди готові надати вам необхідну інформацію та консультації для вибору оптимального рішення.

Що таке гайка КГП

Гайка кулько-гвинтової передачі (КГП) – це невід'ємна частина кулько-гвинтової передачі, яка працює разом із гвинтом, забезпечуючи точне перетворення обертального руху у поступальний. Гайка містить кульки, які котяться по гвинтовій канавці, зменшуючи тертя та забезпечуючи високу точність та плавність руху. Гайки КГП використовуються в різних механічних системах, таких як верстати, автоматичні системи, медичне обладнання та інші прецизійні пристрої.

Пояснення параметрів

• Тип (Type): Маркування моделі гайки КГП. Це позначення дозволяє ідентифікувати конкретну модель гайки з усіма її параметрами.
• Крок різьби (P): Визначає відстань, на яку гайка переміщується за один оберт гвинта (в міліметрах). Чим більший крок, тим більше переміщення за один оберт.
• Зовнішній діаметр (ds): Діаметр зовнішньої поверхні гайки (в міліметрах). Цей параметр важливий для визначення сумісності гайки з іншими компонентами системи.
• Діаметр монтажного отвору (D): Діаметр отвору для монтажу гайки (в міліметрах). Цей параметр визначає, в який отвір може бути встановлена гайка.
• Зовнішній діаметр фланця (D1): Діаметр фланця гайки для додаткової стабільності при кріпленні (в міліметрах). Фланець забезпечує стабільність і точність кріплення.
• Довжина (L): Загальна довжина гайки (в міліметрах). Цей параметр визначає розмір гайки в системі.
• Динамічне навантаження (Cdyn): Максимальне навантаження, яке гайка може витримати під час руху (в Ньютонах). Важливо для розуміння можливостей гайки при роботі.
• Статичне навантаження (C0): Максимальне навантаження, яке гайка може витримати в стані спокою (в Ньютонах). Важливо для оцінки витривалості гайки.
• Осьовий люфт (Axial play max): Максимальний допуск осьового руху гайки (в міліметрах). Визначає точність та стабільність позиціонування.
• Маса (Mass): Вага гайки (в кілограмах). Важливо для розрахунку загальної маси механізму.

Таблиця моделей гайок КГП

Опис гайок КГП та їх параметрів

Гайки кулькогвинтових передач (КГП) є важливими компонентами у багатьох механізмах, забезпечуючи точний рух і високу вантажопідйомність. Вони широко використовуються в різних галузях промисловості завдяки їх надійності та довговічності.

Пояснення параметрів гайок КГП за маркуванням

Пояснення позначень у маркуванні

1. Напрямок різьби (Thread direction):

   • R: Праворуч (Right-hand thread)
   • L: Ліворуч (Left-hand thread)

2. Номінальний діаметр (Nominal diameter):

   • Позначається числом, яке вказує на діаметр гвинта в міліметрах.

3. Крок різьби (Lead):

   • Позначається числом, яке вказує на відстань, на яку гайка переміщується за один оберт гвинта (в міліметрах).

4. Тип рециркуляції кульок (Type of recirculation):

   • K: Касетна рециркуляція (Cassette recirculation)
   • T: Внутрішня рециркуляція (Internal recirculation)
   • B: Зовнішня рециркуляція (External recirculation)

Різниця між K2, K3, K4, K5, T3, T6

K2, K3, K4, K5

Ці параметри вказують на різну кількість рециркуляцій кульок у гайці та тип рециркуляції.

• K2 (Касетна рециркуляція, 2 заходи):
  • Використовується для більшої стабільності та рівномірного розподілу навантаження.
  • Підходить для високих навантажень та забезпечує точність руху.
• K3 (Касетна рециркуляція, 3 заходи):
  • Забезпечує додаткову стабільність і рівномірний розподіл навантаження.
  • Використовується в умовах, де необхідна висока надійність та довговічність.
• K4 (Касетна рециркуляція, 4 заходи):
  • Максимальна стабільність при високих навантаженнях.
  • Підходить для застосувань, де важлива довговічність.
• K5 (Касетна рециркуляція, 5 заходів):
  • Використовується в важких умовах експлуатації, де потрібна висока надійність.

T3, T6

Ці параметри позначають типи гайок з внутрішньою рециркуляцією, що забезпечують високу точність та мінімальний осьовий люфт.

• T3 (Внутрішня рециркуляція, 3 заходи):

  • Забезпечує високу точність і мінімальний осьовий люфт.
  • Використовується в прецизійних механізмах, де необхідна висока точність руху.

• T6 (Внутрішня рециркуляція, 6 заходів):

  • Максимальна точність і стабільність при високих навантаженнях.
  • Підходить для механізмів, де важлива висока надійність та точність.

Типи рециркуляції кульок

K: Касетна рециркуляція (Cassette recirculation)

Касетна рециркуляція означає, що кульки рециркулюють всередині спеціальної касети, яка знаходиться на гайці. Цей тип рециркуляції забезпечує стабільну роботу та довгий термін служби.

• Особливості:
  • Кульки рухаються по замкнутій траєкторії всередині касети.
  • Касета забезпечує рівномірний розподіл навантаження по всій довжині гайки.
  • Мінімальне зношування кульок та гайки завдяки рівномірному розподілу навантаження.
• Переваги:
  • Висока стабільність і точність роботи.
  • Збільшений термін служби гайки та кульок.
  • Підходить для високих навантажень і частих реверсивних рухів.
• Застосування:
  • Машинобудування: Токарні та фрезерні верстати, координатно-розточувальні машини.
  • Авіація та космічна промисловість: Механізми керування рухом.
  • Автомобільна промисловість: Системи керування і підвіски.

T: Внутрішня рециркуляція (Internal recirculation)

Внутрішня рециркуляція означає, що кульки рециркулюють всередині гайки по спеціально розроблених каналах. Цей тип рециркуляції забезпечує високу точність і мінімальний осьовий люфт.

• Особливості:

  • Кульки рухаються по внутрішніх каналах гайки, що забезпечує компактність конструкції.
  • Висока точність і мінімальний осьовий люфт.
  • Забезпечує надійну та стабільну роботу навіть при високих швидкостях.

• Переваги:

  • Компактність і мінімальні габарити.
  • Висока точність позиціонування.
  • Ідеально підходить для прецизійних механізмів.

• Застосування:

  • Медичне обладнання: Прецизійні механізми для медичних приладів.
  • Електроніка: Обладнання для виробництва електроніки.
  • Робототехніка: Роботизовані системи та маніпулятори, де потрібна висока точність.

B: Зовнішня рециркуляція (External recirculation)

Зовнішня рециркуляція означає, що кульки рециркулюють по зовнішніх каналах, що розташовані навколо гайки. Це дозволяє використовувати кульки більшого діаметру і забезпечує високу вантажопідйомність.

• Особливості:

  • Кульки рухаються по зовнішніх каналах, розташованих навколо гайки.
  • Можливість використання кульок більшого діаметру для підвищеної вантажопідйомності.
  • Забезпечує високу стабільність при важких навантаженнях.

• Переваги:

  • Підвищена вантажопідйомність.
  • Можливість використання в важких умовах експлуатації.
  • Стабільна робота навіть при значних навантаженнях.

• Застосування:

  • Будівельна техніка: Механізми для важкого обладнання та машин.
  • Промислові роботи: Системи підйому і переміщення важких вантажів.
  • Транспортні системи: Великі конвеєри та транспортні лінії, де потрібна висока вантажопідйомність.

Приклади застосування в різних галузях

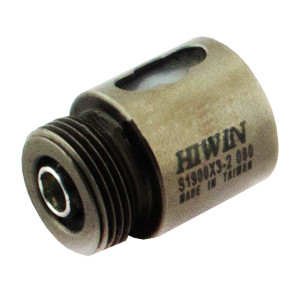

• RSIT (Катаний вал з внутрішньою різьбою):

  • Машинобудування: Точні механічні системи, координатно-розточувальні та шліфувальні верстати.
  • Авіація та космічна промисловість: Системи керування та механізми руху.
  • Автомобільна промисловість: Системи керування та підвіски.

• FSC (Фланцева гайка з осьовим люфтом):

  • Транспортні системи: Прості транспортні механізми, конвеєри.
  • Пакувальна промисловість: Машини для упаковки.
  • Будівельна техніка: Механізми з допустимим осьовим люфтом.

• FSI (Фланцева гайка з внутрішньою різьбою):

  • Медичне обладнання: Точні механізми медичних приладів.
  • Електроніка: Обладнання для виробництва електроніки.
  • Робототехніка: Роботизовані системи та маніпулятори, де потрібна висока точність та стабільність.
