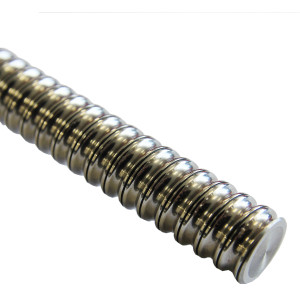

Винты ШВП

Що таке КГП і чому воно важливе

КГП (кулько-гвинтова передача) – це механізм, що складається з гвинта і гайки з кульками, які котяться по гвинтовій канавці. Цей механізм перетворює обертальний рух у поступальний з високою точністю та низьким тертям. КГП важливі для точного позиціонування в верстатах, автоматичних системах, медичному обладнанні та інших областях, де необхідна висока точність і надійність.

Переваги КГП від компанії HIWIN

HIWIN – відомий виробник кулько-гвинтових передач (КГП). Переваги КГП від HIWIN включають:

1. Висока точність: HIWIN виробляє КГП з високою точністю, що важливо для точного позиціонування та руху.
2. Низьке тертя та знос: Завдяки якісним матеріалам і технологіям виробництва, КГП HIWIN забезпечують низьке тертя і знос, що збільшує термін служби.
3. Широкий асортимент: HIWIN пропонує різноманіття моделей КГП, що дозволяє підібрати оптимальне рішення для різних завдань.

Допуски 0,052 і 0,023

Допуски – це максимальні допустимі відхилення розмірів від номінальних значень.

• Переваги КГП з допуском 0,023: Висока точність, що дозволяє використовувати їх у високоточних системах, таких як медичне обладнання або прецизійні верстати.

• Недоліки: Вища вартість виробництва і, відповідно, ціна.

• Переваги КГП з допуском 0,052: Більш доступна ціна, що робить їх хорошим вибором для менш вимогливих застосувань, де точність не так критична.

• Недоліки: Менша точність порівняно з КГП з допуском 0,023, що може бути недостатнім для деяких застосувань.

Класи точності Т7 і Т5

Класи точності позначають рівень точності виготовлення КГП. У даному контексті Т7 і Т5 – це стандартні класи точності, що визначають допустимі відхилення.

Клас точності Т7

Клас точності Т7 – це стандартний клас точності для кулько-гвинтових передач (КГП), застосовуваний у менш критичних областях.

Основні параметри:

• Середнє відхилення кроку (μm): Максимально допустиме середнє відхилення кроку різьби.

  • Для гвинтів довжиною до 315 мм: ±50 μm
  • Для гвинтів довжиною від 315 мм до 1000 мм: ±80 μm
  • Для гвинтів довжиною від 1000 мм до 2000 мм: ±130 μm
  • Для гвинтів довжиною від 2000 мм до 3150 мм: ±180 μm

• Межі загального відхилення кроку (μm): Максимально допустиме відхилення від номінального кроку різьби.

  • Для гвинтів довжиною до 315 мм: 160 μm
  • Для гвинтів довжиною від 315 мм до 1000 мм: 250 μm
  • Для гвинтів довжиною від 1000 мм до 2000 мм: 400 μm
  • Для гвинтів довжиною від 2000 мм до 3150 мм: 630 μm

Клас точності Т5

Клас точності Т5 – це високий клас точності для КГП, застосовуваний у високоточних системах.

Основні параметри:

• Середнє відхилення кроку (μm): Максимально допустиме середнє відхилення кроку різьби.

  • Для гвинтів довжиною до 315 мм: ±23 μm
  • Для гвинтів довжиною від 315 мм до 1000 мм: ±36 μm
  • Для гвинтів довжиною від 1000 мм до 2000 мм: ±58 μm
  • Для гвинтів довжиною від 2000 мм до 3150 мм: ±90 μm

• Межі загального відхилення кроку (μm): Максимально допустиме відхилення від номінального кроку різьби.

  • Для гвинтів довжиною до 315 мм: 90 μm
  • Для гвинтів довжиною від 315 мм до 1000 мм: 140 μm
  • Для гвинтів довжиною від 1000 мм до 2000 мм: 230 μm
  • Для гвинтів довжиною від 2000 мм до 3150 мм: 360 μm

Застосування класів точності

• Клас Т7: Застосовується у менш критичних системах, таких як загальна механіка і автоматизація, де висока точність не є пріоритетом.
• Клас Т5: Використовується у високоточних системах, таких як прецизійні верстати, медичне обладнання та інші області, де необхідна висока точність.
• Т3 і Т1: Високоточні вимірювальні системи, наукові дослідження, критично важливе обладнання.

Обозначення RSIT, FSC, FSI

• RSIT (Rolled Shaft Internal Thread): Позначає КГП з внутрішньою різьбою на валу і катаними валами. Це стандартна конфігурація для багатьох застосувань, де потрібна висока точність і надійність.
• FSC (Flange Single nut with axial play): Позначає фланцеву гайку з одиночною гайкою, що має осьовий люфт. Ці гайки використовуються для простих транспортних завдань, де допускається невеликий осьовий люфт.
• FSI (Flange Single nut with internal thread): Позначає фланцеву гайку з внутрішньою різьбою. Такі гайки часто використовуються у застосуваннях, де потрібна більш висока точність без осьового люфту.

Однозаходні, двозаходні і чотирьохзаходні КГП

• Однозаходне КГП: Має один виток різьби. Забезпечує високу точність і стабільність, але меншу швидкість переміщення.
• Двозаходне КГП: Має два витки різьби. Компроміс між точністю і швидкістю, збільшуючи переміщення за один оберт гвинта.
• Чотирьохзаходне КГП: Має чотири витки різьби. Висока швидкість переміщення при зниженій точності.

Переваги багатозаходних КГП:

• Швидке переміщення: За один оберт гвинта багатозаходне КГП переміщує гайку на більше відстань.
• Підвищена навантажувальна здатність: Розподіл навантаження на кілька витків збільшує загальну навантажувальну здатність.

Переваги КГП з різними кроками

• Крок 10 і 25 мм: Забезпечують швидке переміщення при низькій точності. Добре підходять для завдань, де важлива швидкість.
• Крок 5 мм: Забезпечує більш повільне, але точне переміщення. Підходить для завдань, де важлива висока точність позиціонування.

Таким чином, вибір КГП залежить від вимог до точності, швидкості та навантажувальної здатності системи.
