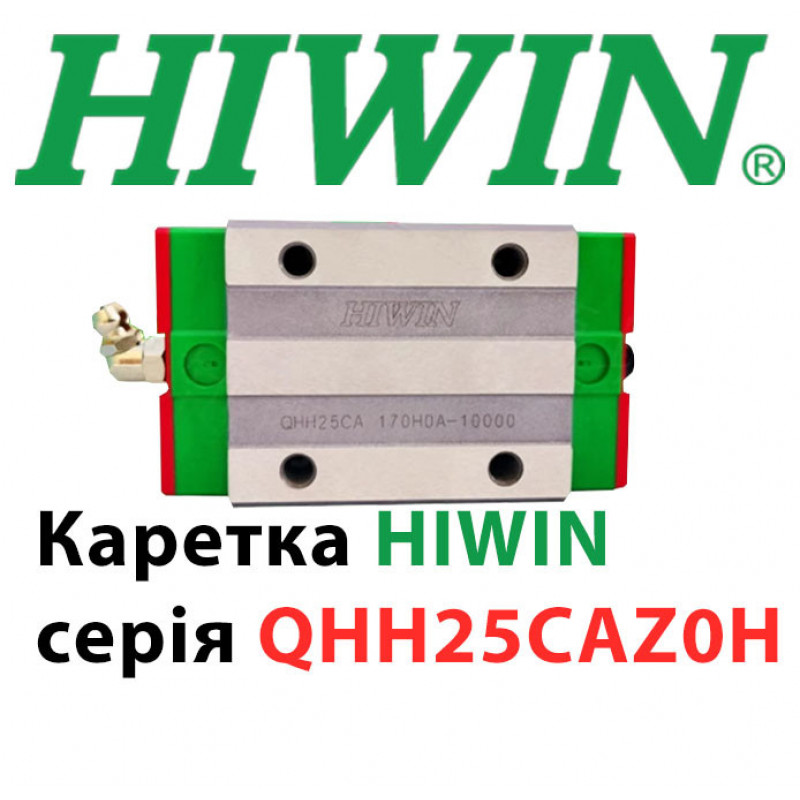

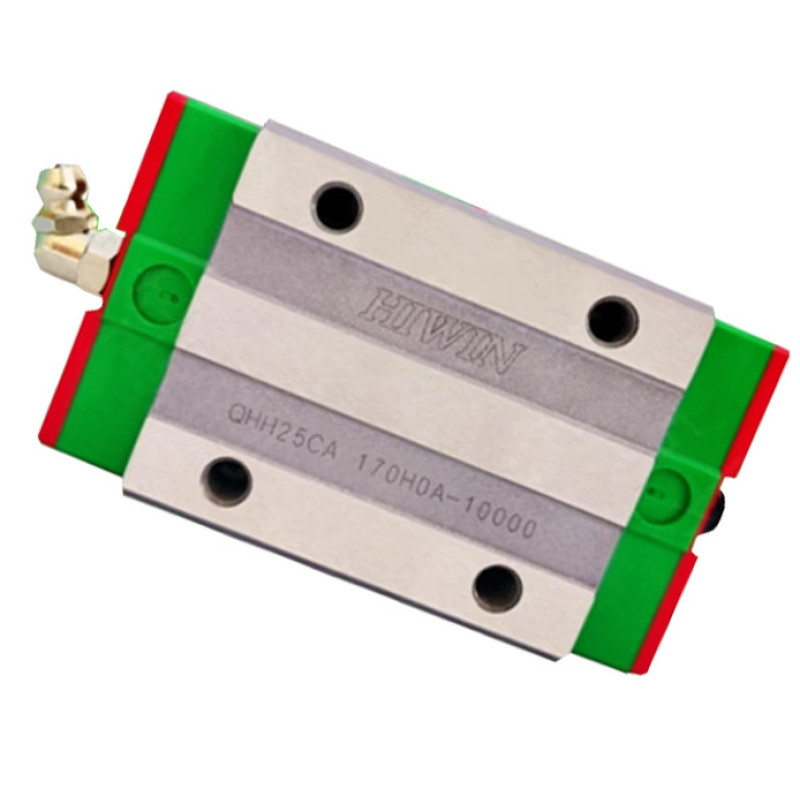

Каретка или Блок системы линейного перемещения, QHH25CAZ0H
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны с НДС.
Каретка с направляющей предназначены для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия QHH от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.
Серия QHH от компании HIWIN – низкошумные направляющие с технологией SynchMotionTM

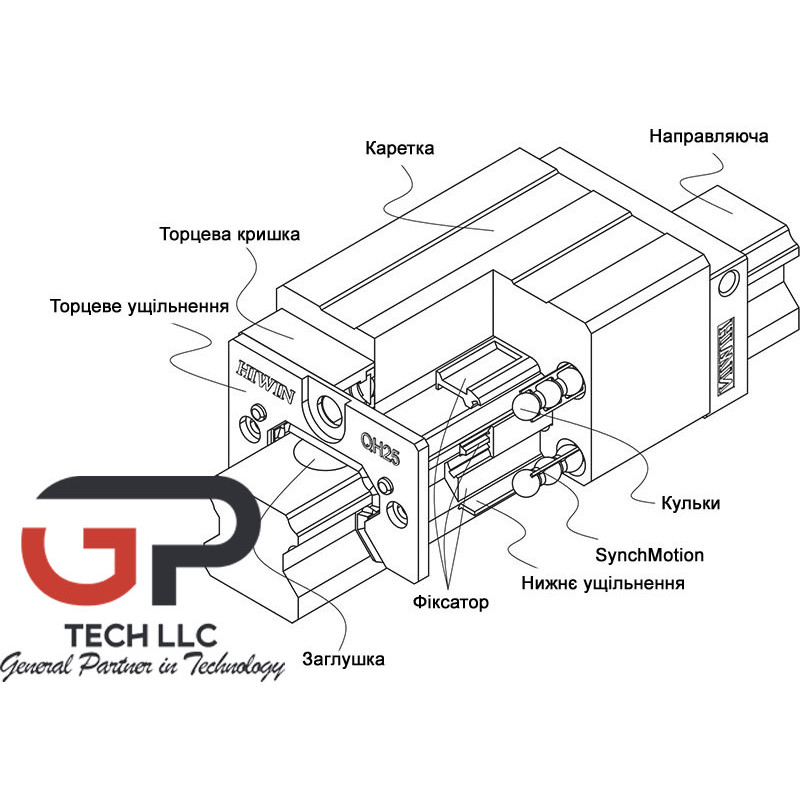

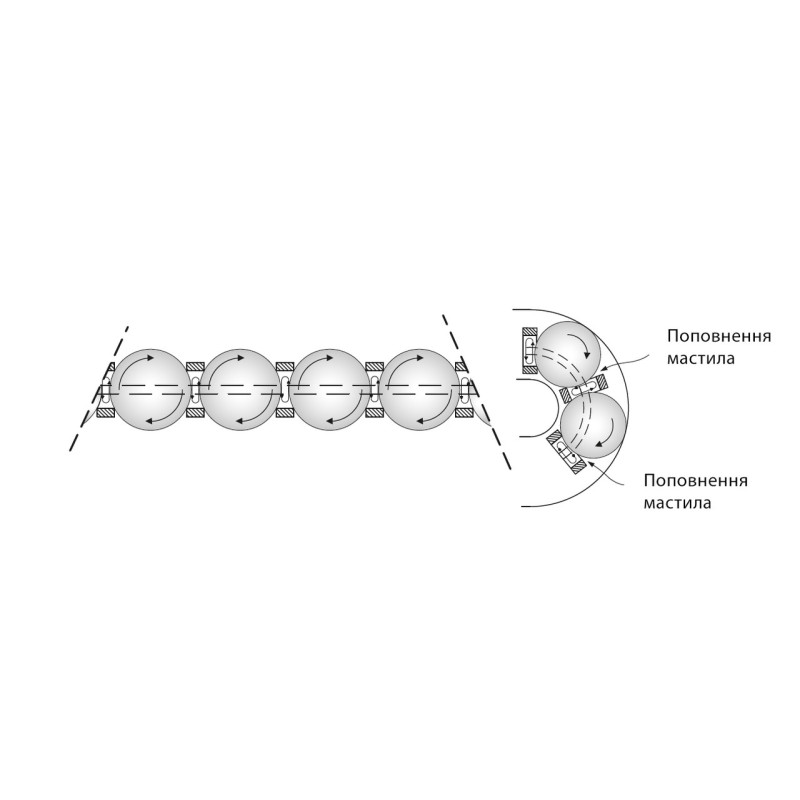

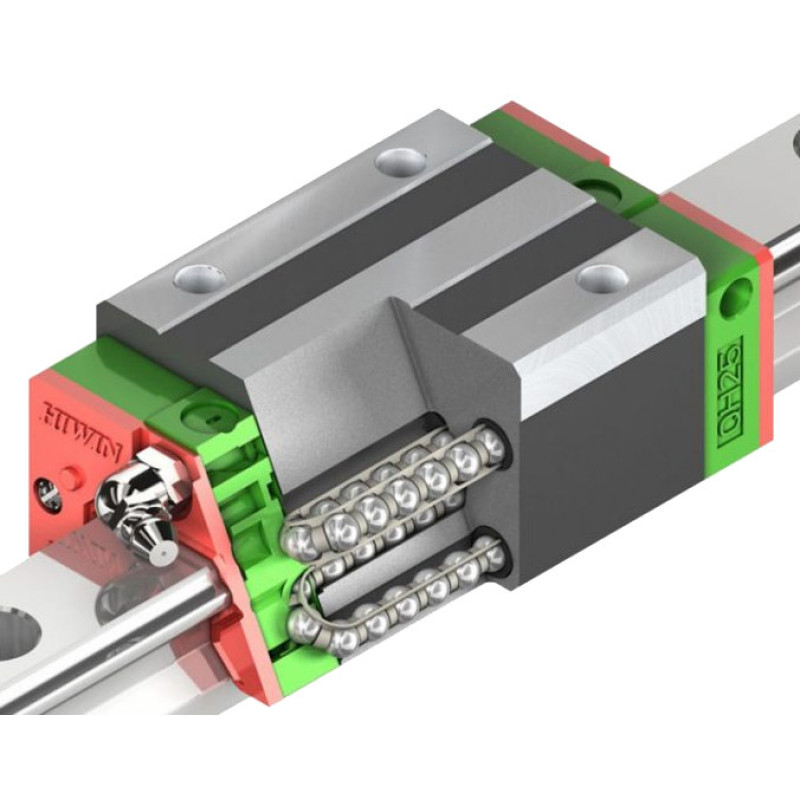

Серия блоков линейного перемещения QH с технологией SynchMotionTM обладает всеми преимуществами серии кареток HG, а также предлагает плавное и бесшумное перемещение, превосходную смазку и длительный срок службы. Исходя из этого, каретки нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия кареток QH, взаимозаменяема с серией кареток HG.
Особенности
- Низкошумный дизайн конструкции
- Самосмазывающая конструкция
- Плавность перемещения
- Высокоскоростное исполнение
Линейный подшипник QHH25CAZ0H работает в паре с направляющими серии HGR25 от компании Hiwin .

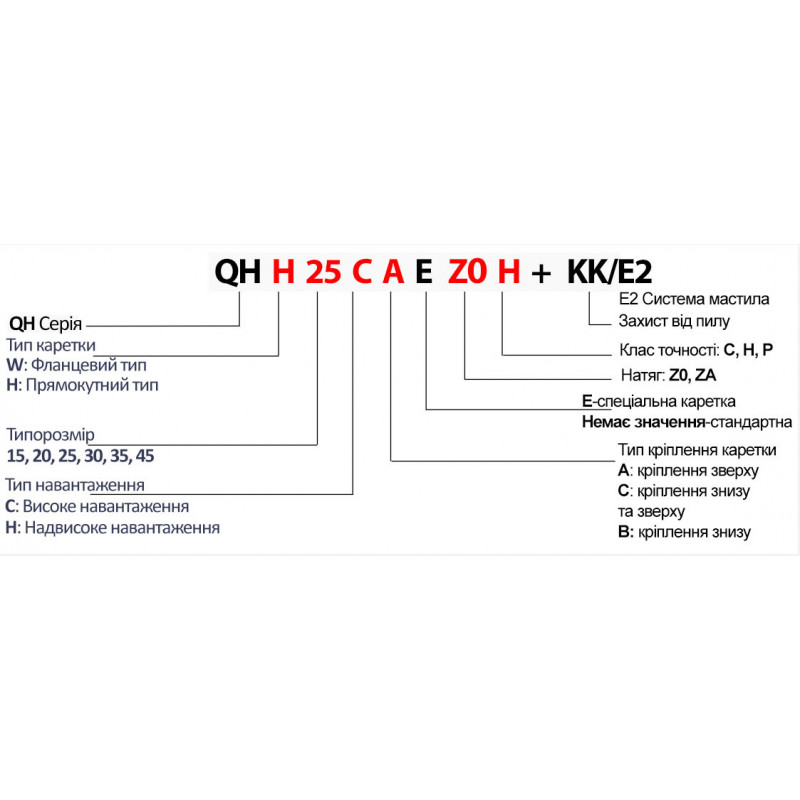

Описание и характеристики
- Размер -25
- Тип каретки – Прямоугольная
- Производитель – Тайвань
- Класс точности – H
|

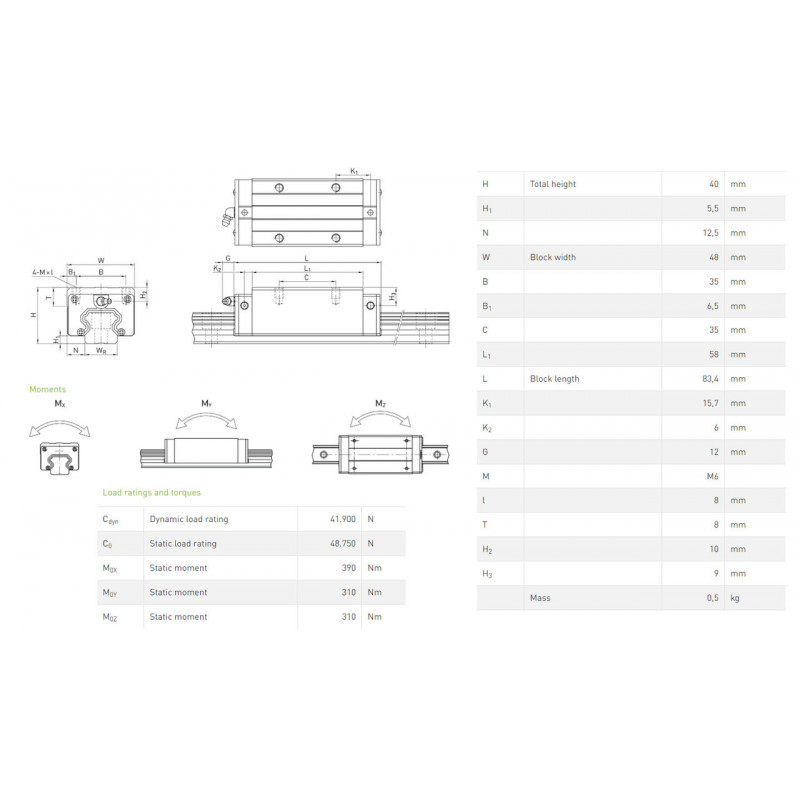

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
Вес |
|
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
58 |
83.4 |
15.7 |
6 |
12 |
M6 |
8 |
8 |
10 |
9 |
0.5 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
41.900 |
N |
|
C0 |
Статическая грузоподъемность |
48.750 |
N |
|
M0X |
Статический момент |
390 |
Nm |
|
M0Y |
Статический момент |
310 |
Nm |
|
M0Z |
Статический момент |
310 |
Nm |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
Z0 |
0~ 0.02C |
Неизменное направление |
|
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 40 |
| Динамічне навантаження (Н) | 41900 |
| Довжина каретки (L) | 83.4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 25 |
| Серія Каретки | QH |
| Статичне навантаження (Н) | 48750 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 48 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
