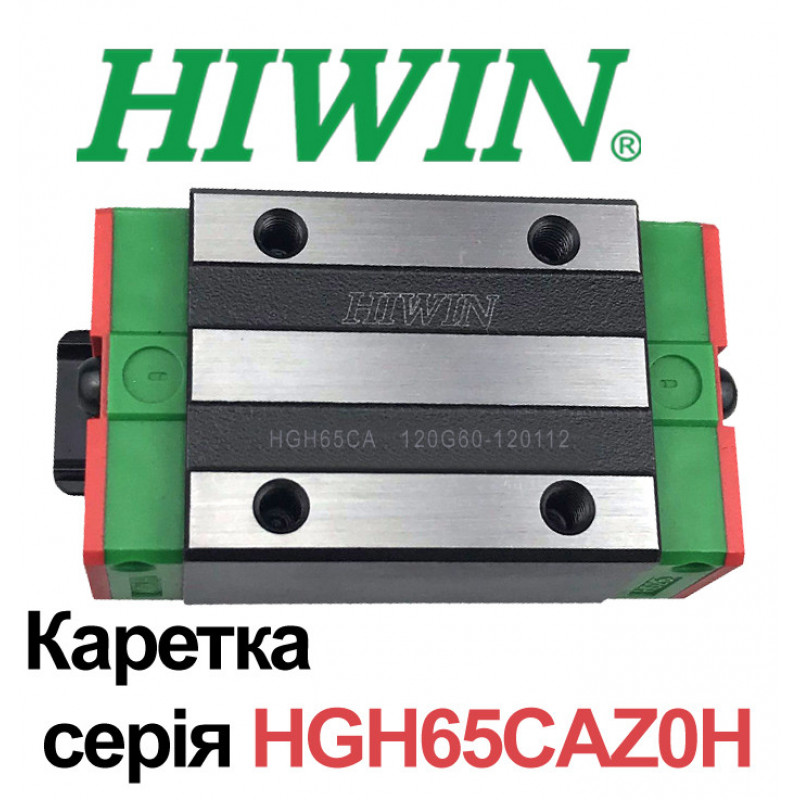

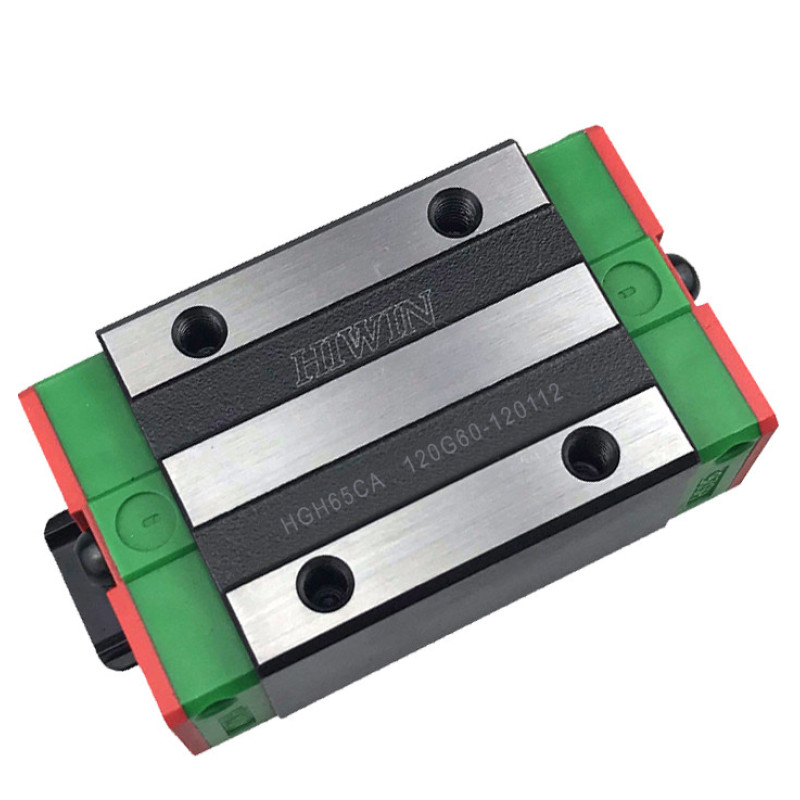

Каретка или Блок системы линейного перемещения, HGH65CAZ0H
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны с НДС.
Каретка с направляющей предназначены для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия HG от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.
Линейный подшипник HGH65CAZ0H работает в паре с направляющими серии HGR65 от компании Hiwin .

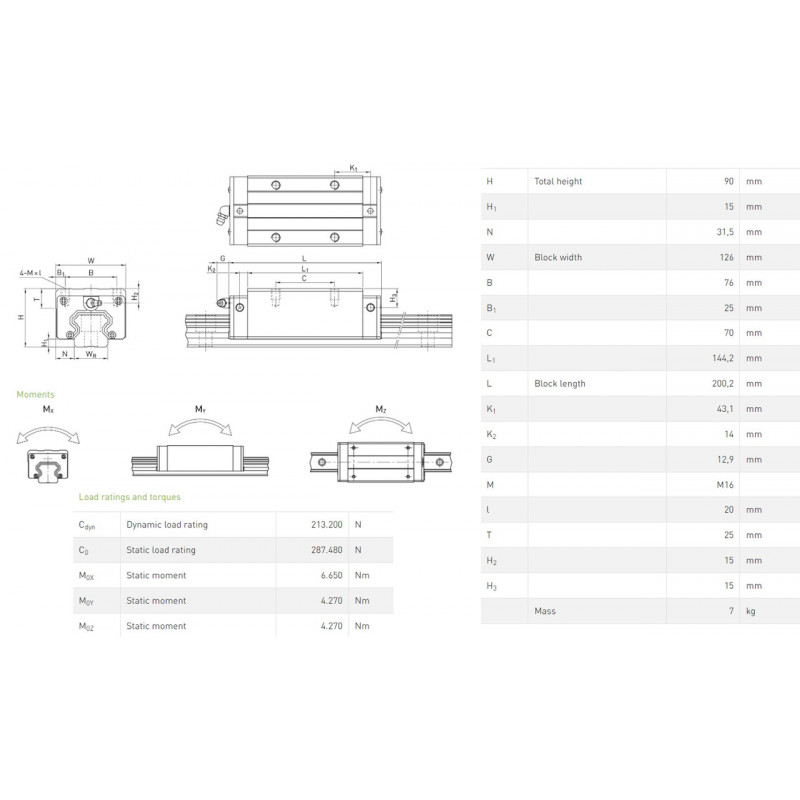

Описание и характеристики
- Размер -65
- Тип каретки – Прямоугольный
- Производитель – Тайвань
- Класс точности – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
Вес,кг |
|
90 |
15 |
31.5 |
126 |
76 |
25 |
70 |
144,2 |
200,2 |
43,1 |
14 |
12,9 |
M16 |
20 |
25 |
15 |
15 |
7 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
213.200 |
N |
|
C0 |
Статическая грузоподъемность |
287.480 |
N |
|
M0X |
Статический момент |
6.650 |
Nm |
|
M0Y |
Статический момент |
4.270 |
Nm |
|
M0Z |
Статический момент |
4.270 |
Nm |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
Z0 |
0~ 0.02C |
Неизменное направление нагрузки, незначительные толчки и низкая точность |
|
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 90 |
| Динамічне навантаження (Н) | 213200 |
| Довжина каретки (L) | 200.2 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 65 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 287480 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 126 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
