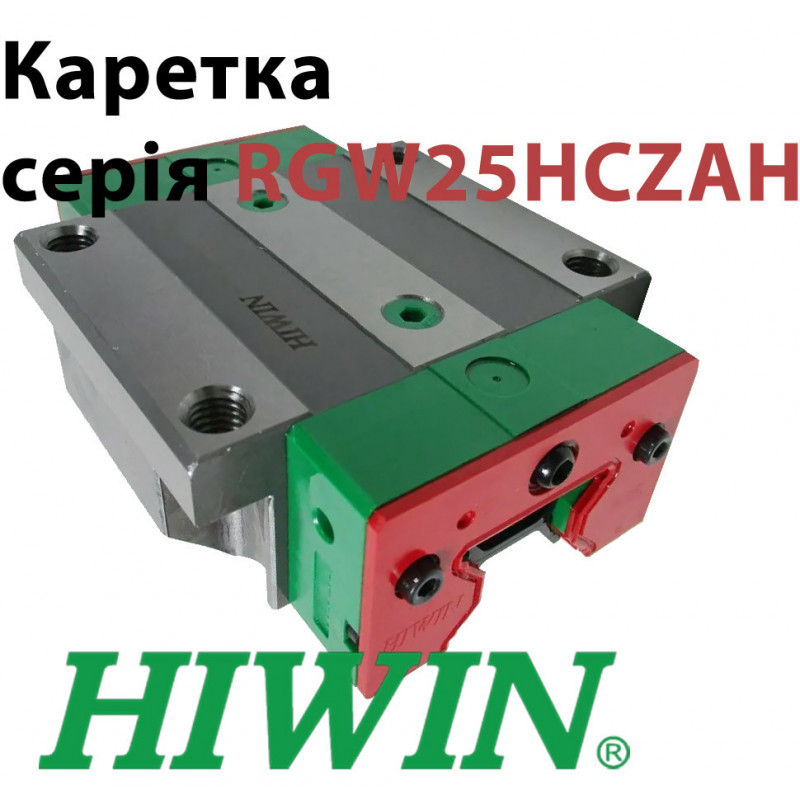

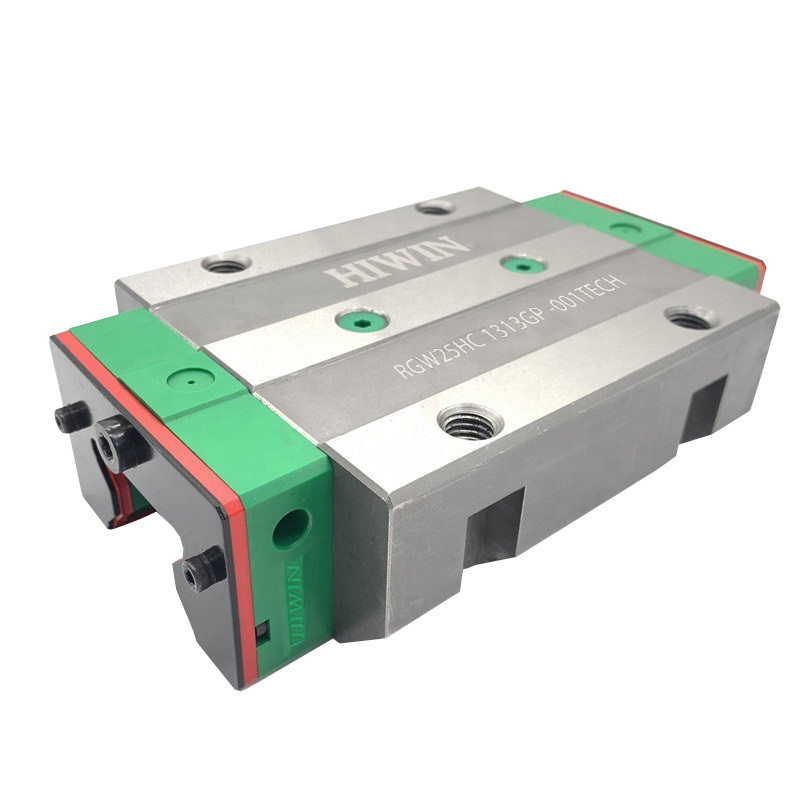

Каретка HIWIN, RGW25HCZAH, ціна з ПДВ
4164 грн
- Производитель: Hiwin
- Модель: RGW25HCZAH
- Наличие:Есть в наличии
Фланцевая Каретка или фланцевый Блок системы линейного перемещения, RGW25HCZAH
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны с НДС.
Каретка с направляющей предназначены для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия RGW от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.
Линейный подшипник RGW25HCZAH работает в паре с направляющими серии RGR25 от компании Hiwin .

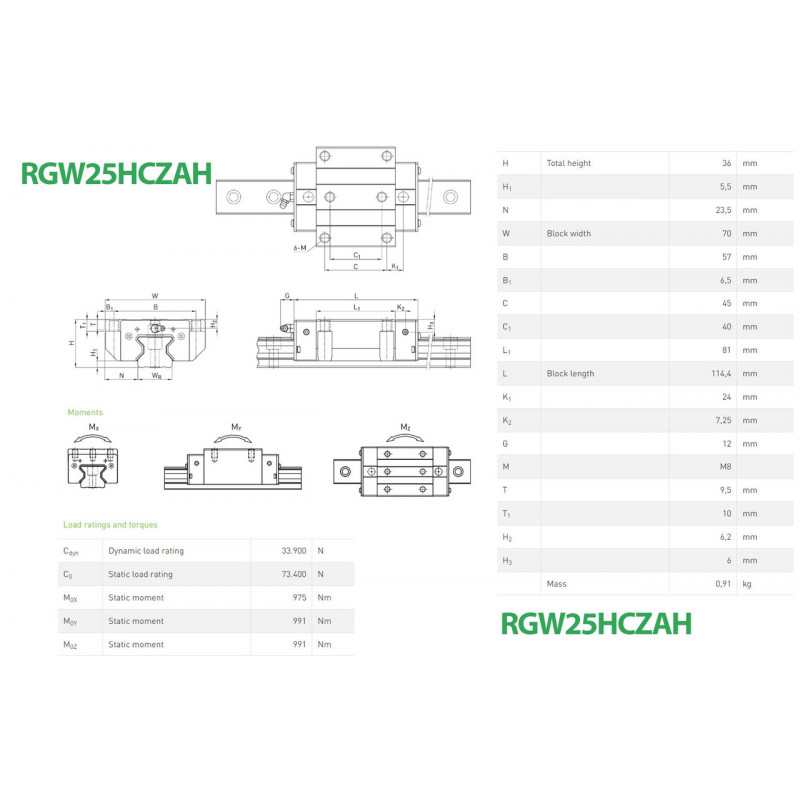

Описание и характеристики
- Размер -25
- Тип каретки – Фланцевый
- Производитель – Тайвань
- Класс точности – H
- Натяг -ZA
|
H |
H1 |
N |
W |
B |
B1 |
C |
C1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
Вес |
|
|
36 |
5.5 |
23.5 |
70 |
57 |
6.5 |
45 |
40 |
81 |
114.4 |
24 |
7.25 |
12 |
M8 |
9,5 |
10 |
6,52 |
6 |
0.91 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
33,900 |
Н |
|
C0 |
Статическая грузоподъемность |
73,400 |
Н |
|
M0X |
Статический момент |
975 |
Нм |
|
M0Y |
Статический момент |
991 |
Нм |
|
M0Z |
Статический момент |
991 |
Нм |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZA |
0.07C~0.09C |
Требуется высокая точность |
|

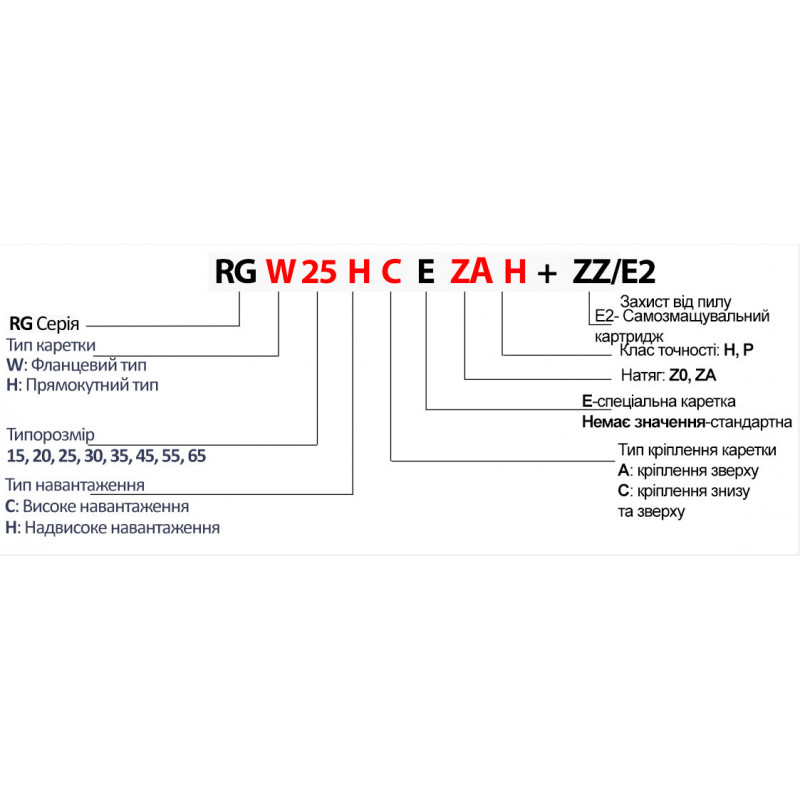

| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 36 |
| Динамічне навантаження (Н) | 33900 |
| Довжина каретки (L) | 114.4 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 25 |
| Серія Каретки | RG |
| Статичне навантаження (Н) | 73400 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 70 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
