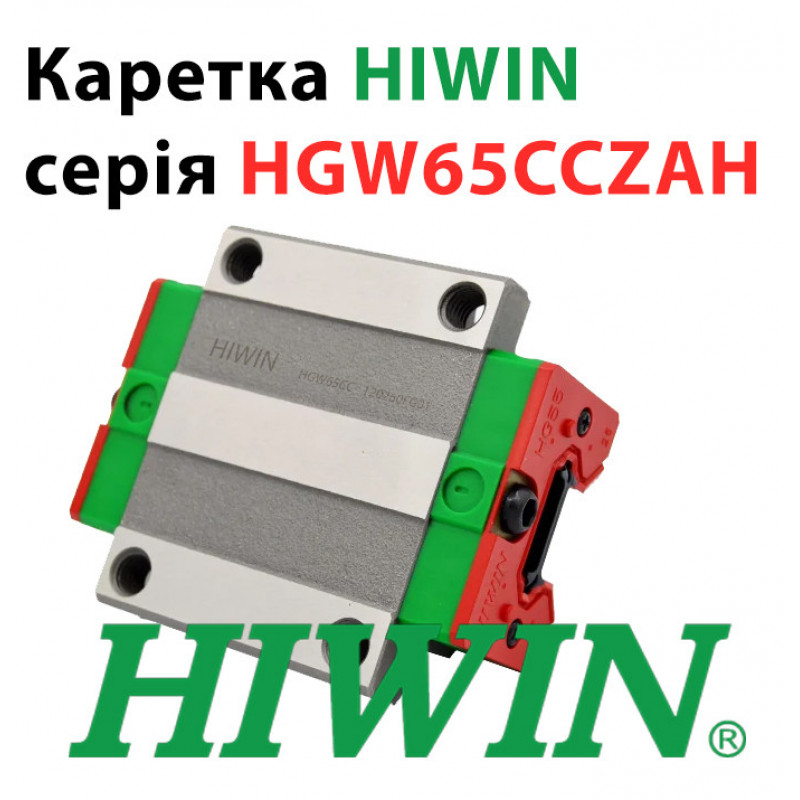

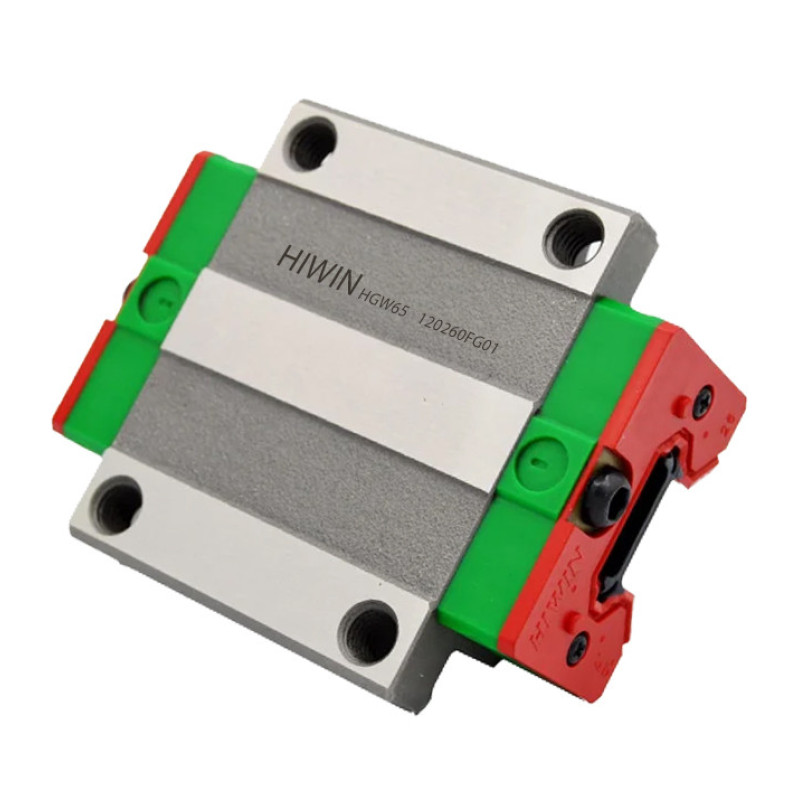

Фланцевая Каретка или фланцевый Блок системы линейного перемещения, HGW65CCZAH
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны с НДС.
Каретка с направляющей предназначены для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия HGW от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.
Линейный подшипник HGW65CCZAH работает в паре с направляющими серии HGR55 от компании Hiwin .
Описание и характеристики
- Размер -55
- Тип каретки – Фланцевый
- Производитель – Тайвань
- Класс точности – H
|

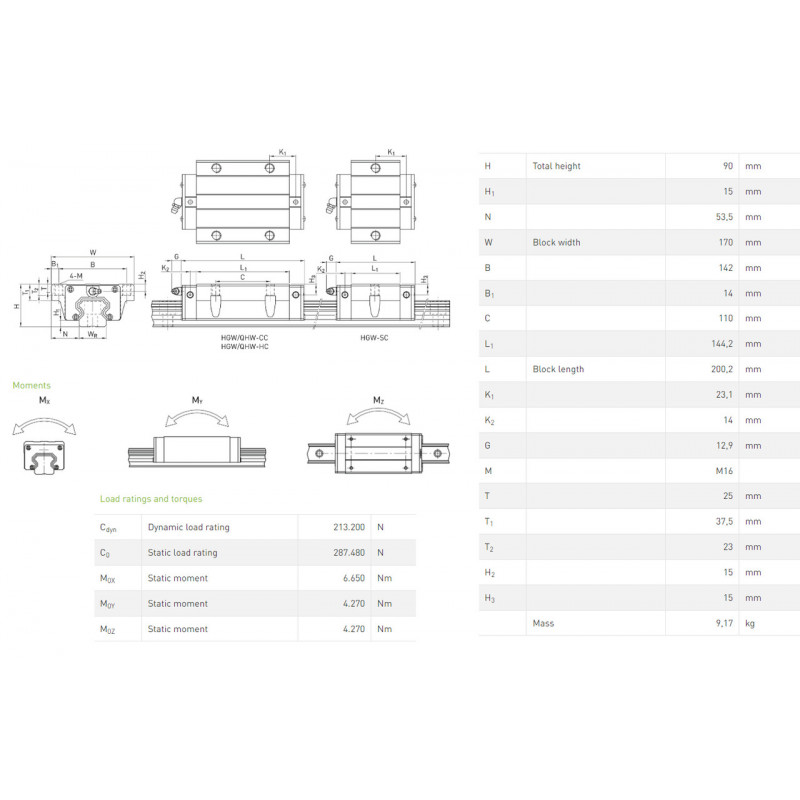

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
T2 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
|
Вес |
|
90 |
15 |
53,5 |
170 |
142 |
14 |
110 |
144,2 |
200.2 |
23.1 |
14 |
12,9 |
M16 |
25 |
37.5 |
23 |
15 |
15 |
9.17 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
213.200 |
N |
|
C0 |
Статическая грузоподъемность |
287.480 |
N |
|
M0X |
Статический момент |
6.650 |
Nm |
| M0Y | Статический момент | 4.270 | Nm |
| M0Z | Статический момент | 4.270 | Nm |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZА |
0.05C~0.07C |
Требуется высокая точность |
|
Каретка может быть использована с направляющей Hiwin серии
- HGR65R4000H
- HGR65R4000C
- HGR65T4000H
- HGR65T4000C
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 90 |
| Динамічне навантаження (Н) | 213200 |
| Довжина каретки (L) | 200.2 |

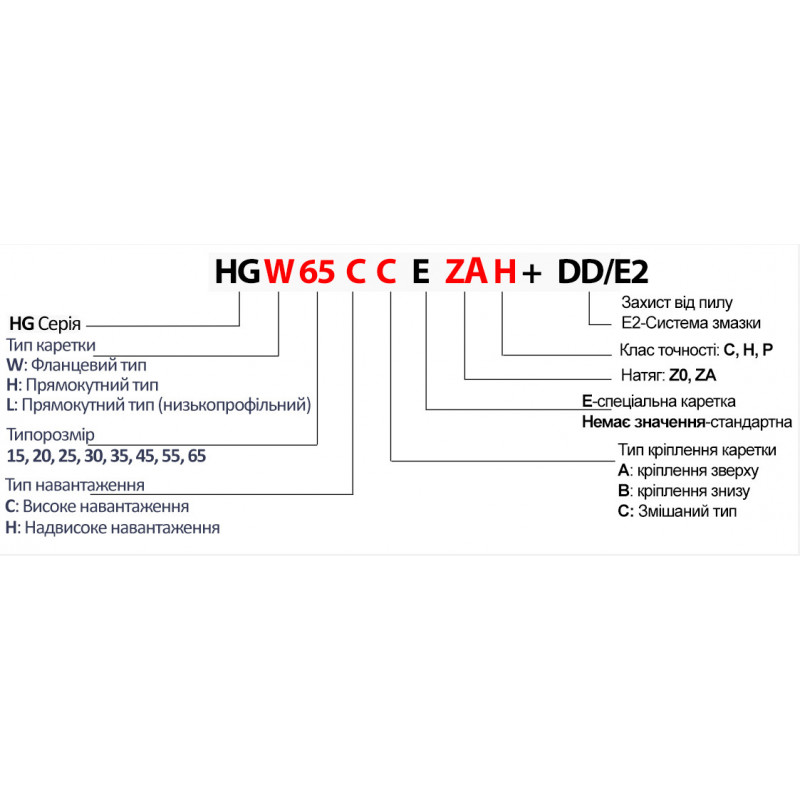

| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 65 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 287480 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 170 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
