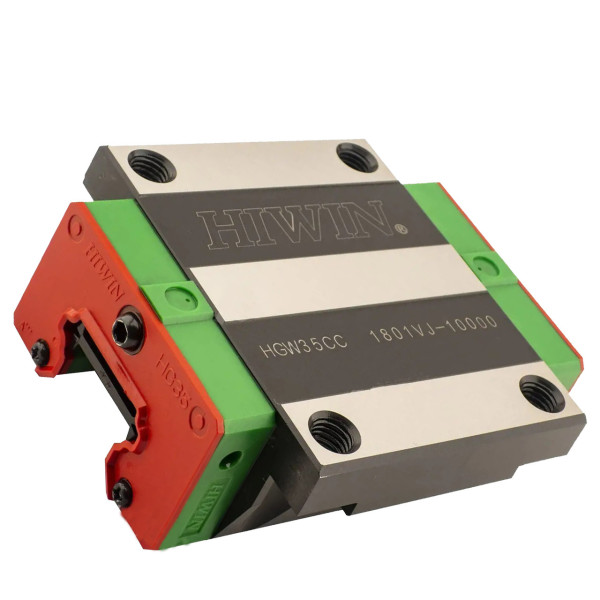

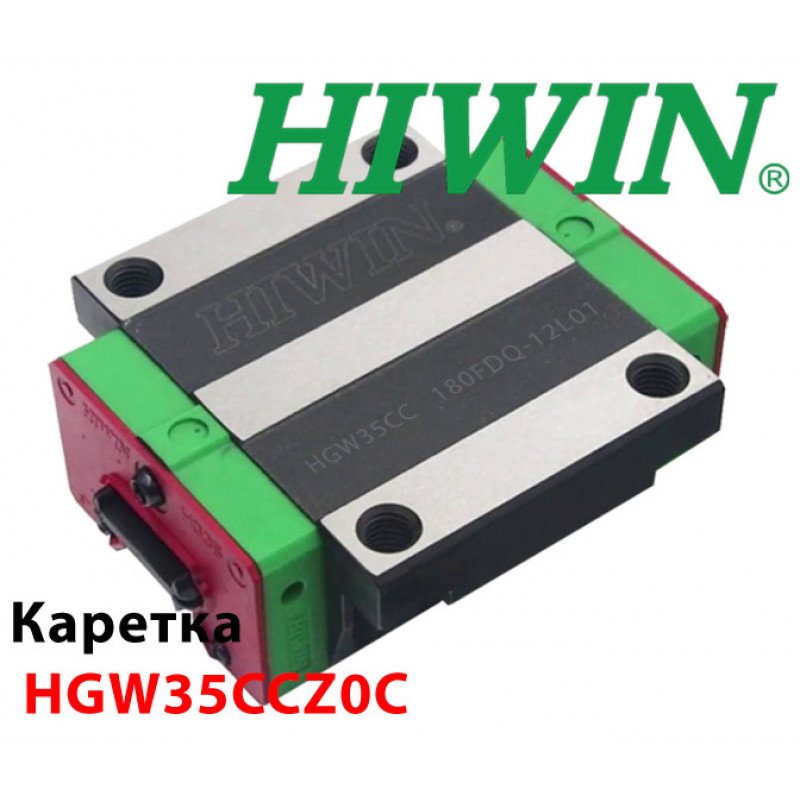

Фланцевая Каретка или фланцевый Блок системы линейного перемещения, HGW35CCZ0C
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны с НДС.
Каретка с направляющей предназначены для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Серия HGW от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой, точностью позиционирования, фрезерные станки с ЧПУ, плазменные станки.
Линейный подшипник HGW35CCZ0C работает в паре с направляющими серии HGR35 от компании Hiwin .
Описание и характеристики
- Размер -35
- Тип каретки – Фланцевый
- Производитель – Тайвань
- Класс точности – C
|

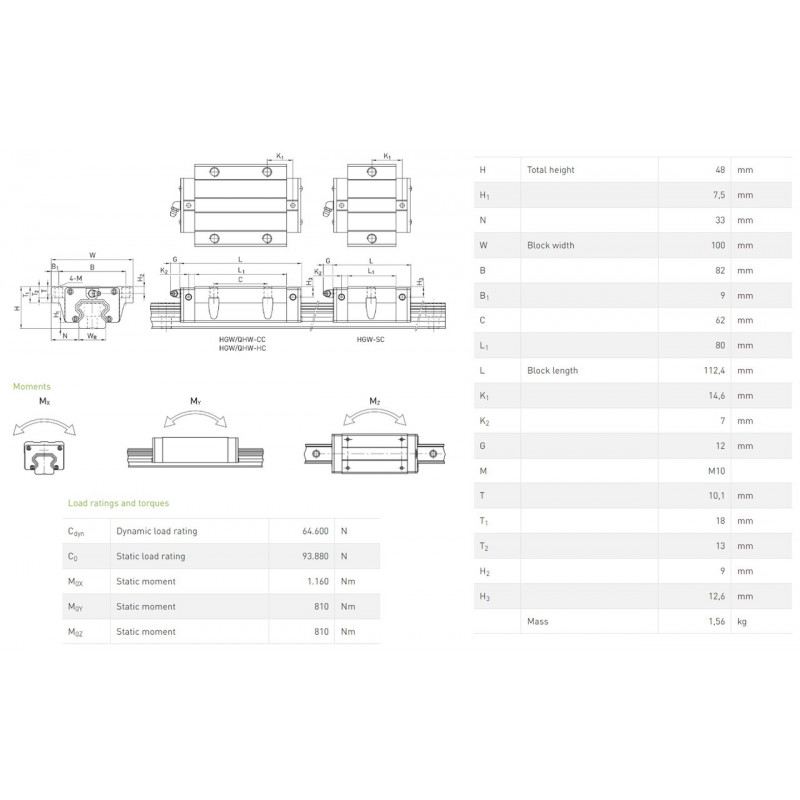

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
T2 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
|
Вес |
|
48 |
7,5 |
33 |
100 |
82 |
9 |
62 |
80 |
112,4 |
14,6 |
7 |
12 |
M10 |
10,1 |
18 |
13 |
9 |
12,6 |
1,56 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
64,600 |
N |
|
C0 |
Статическая грузоподъемность |
69,880 |
N |
|
M0X |
Статический момент |
1,160 |
Nm |
| M0Y | Статический момент | 810 | Nm |
| M0Z | Статический момент | 810 | Nm |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
Z0 |
0~ 0.02C |
Неизменное направление погрузки, |
|
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 48 |
| Динамічне навантаження (Н) | 64600 |
| Довжина каретки (L) | 112.4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 35 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 93880 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 100 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | C |
