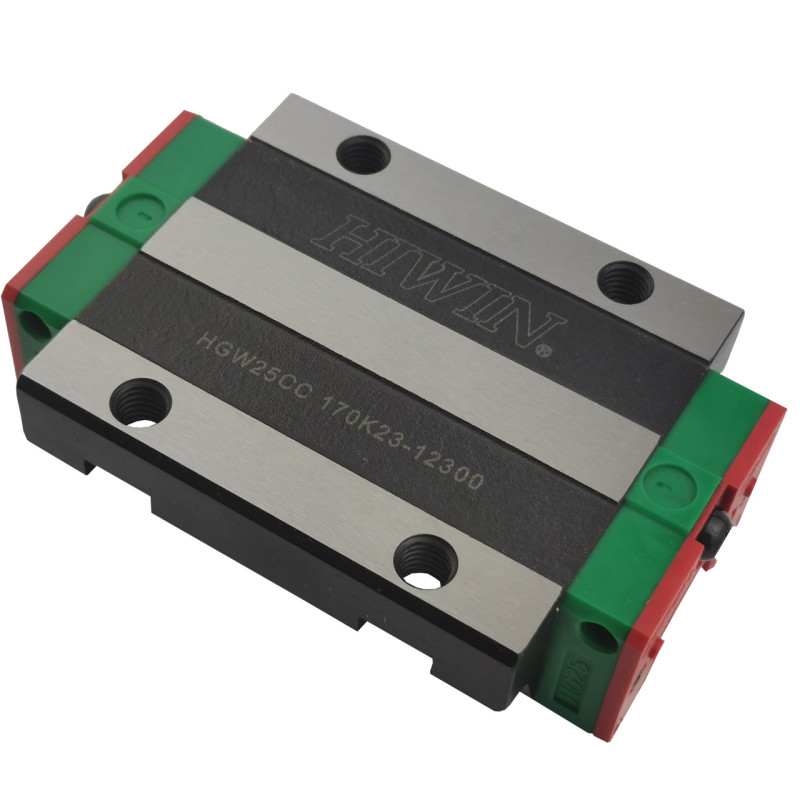

Фланцевая Каретка или Блок системы линейного перемещения, HGW25CCZAH
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции HIWIN в Украине.
покупайте у официальных представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.
Цены указаны по НДС.
Каретка с направляющей предназначена для системы линейного перемещения. Применение линейных направляющих и кареток. Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузку, для повышения эффективности и точности работы оборудования.
Серия HG от компании Hiwin массово применяются и используются – Обрабатывающие центры, Токарные станки с ЧПУ, Шлифовальные станки, Точные фрезерные станки, Оборудование для резки металлов, Автоматические устройства, Транспортное оборудование, Измерительное оборудование, Оборудование с высокой точностью позиционирования, Фрезерные станки плазменные станки
Линейный подшипник HGW25CCZAH работает в паре с направляющими серии HGR25 от компании Hiwin.
Описание и характеристики
- Размер -25
- Тип каретки – Фланцевая
- Производитель – Тайвань
- Класс точности – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
T2 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
|
Вес |
|
36 |
5,5 |
23,5 |
70 |
57 |
6,5 |
45 |
58 |
84 |
10,7 |
6 |
12 |
M6 |
8 |
14 |
10 |
6 |
5 |
0,59 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
34,900 |
|
C0 |
Статическая грузоподъемность |
52,820 |
|
M0X |
Статический момент |
420 |
|
M0Y |
Статический момент |
330 |
|
M0Z |
Статический момент |
330 |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZА |
0.05C~0.07C |
Нужна высокая точность |
|
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 36 |
| Динамічне навантаження (Н) | 34900 |
| Довжина каретки (L) | 84 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 25 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 52820 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 70 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
