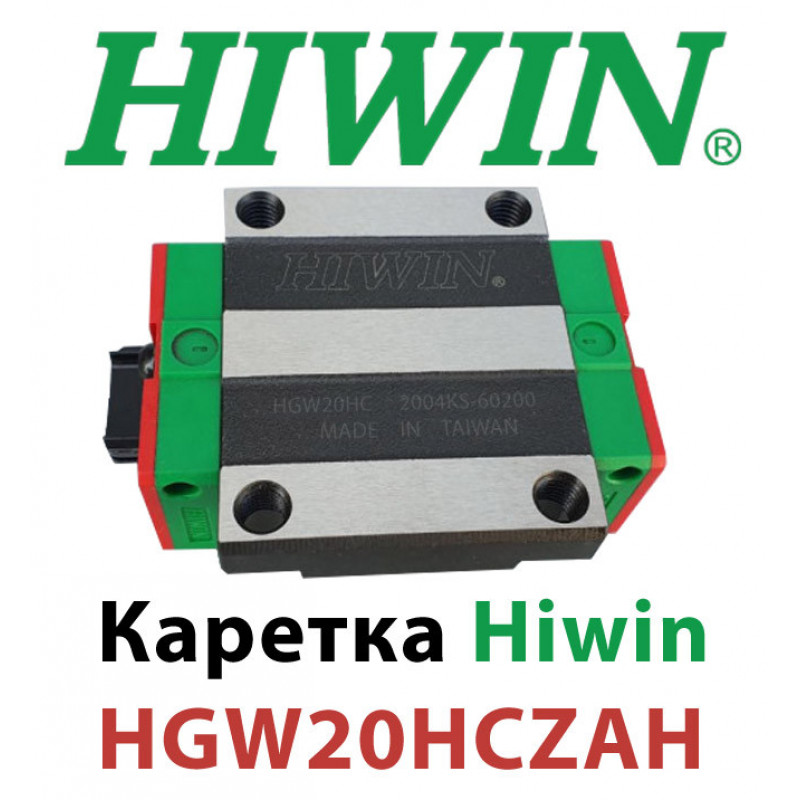

Фланцевый блок HGW20HCZAH – это высококачественный элемент системы линейного перемещения.
ООО "ГП-ТЕХ" гордится своим статусом официального партнера и представителя продукции HIWIN в Украине. За дополнительной информацией обращайтесь на официальный сайт: http://www.hiwin.de/.
Для обеспечения качества и надежности рекомендуем приобретать оборудование у официальных дилеров и наслаждаться гарантированным обслуживанием от производителя.

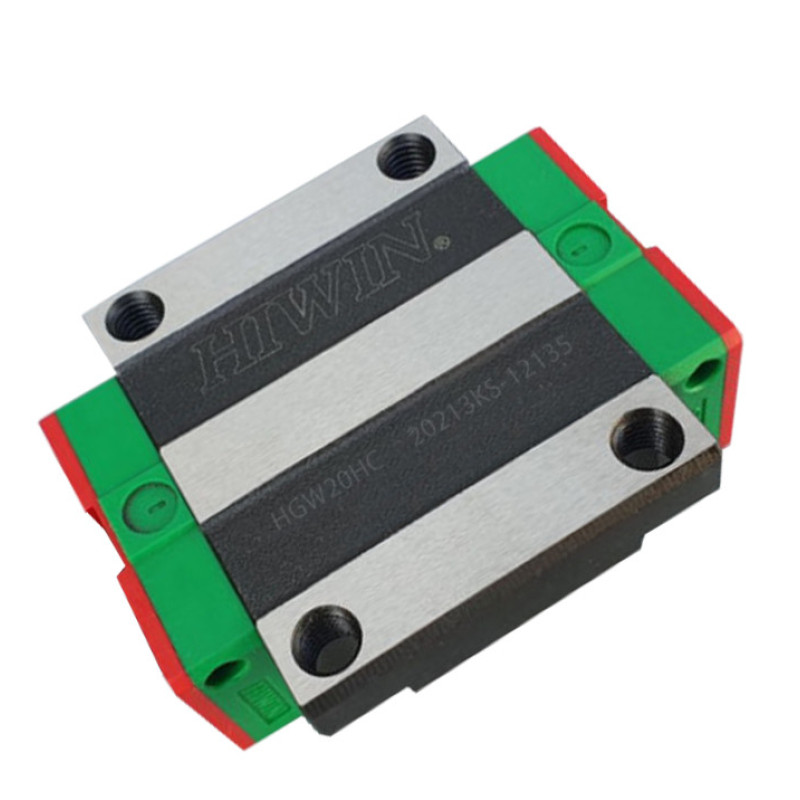

Каретка HGW20HCZAH предназначена для взаимодействия с линейными направляющими, в частности с рельсовыми направляющими HIWIN.
Цены, указанные на продукцию, включают НДС.
Используя каретку в сочетании с направляющей, вы получаете надежную систему линейного перемещения. Основное преимущество таких систем заключается в плавности и точности управления линейным движением, повышении производительности и увеличении срока службы оборудования.
Серия HGW от HIWIN широко распространена в промышленности. Ее можно встретить в обрабатывающих центрах, ЧПУ токарных и фрезерных станках, а также в устройствах для резки металла, транспортном и измерительном оборудовании.
Напоминаем, что линейный подшипник HGW20HCZAH оптимально работает в комплекте с направляющими модели HGR20 от компании Hiwin.

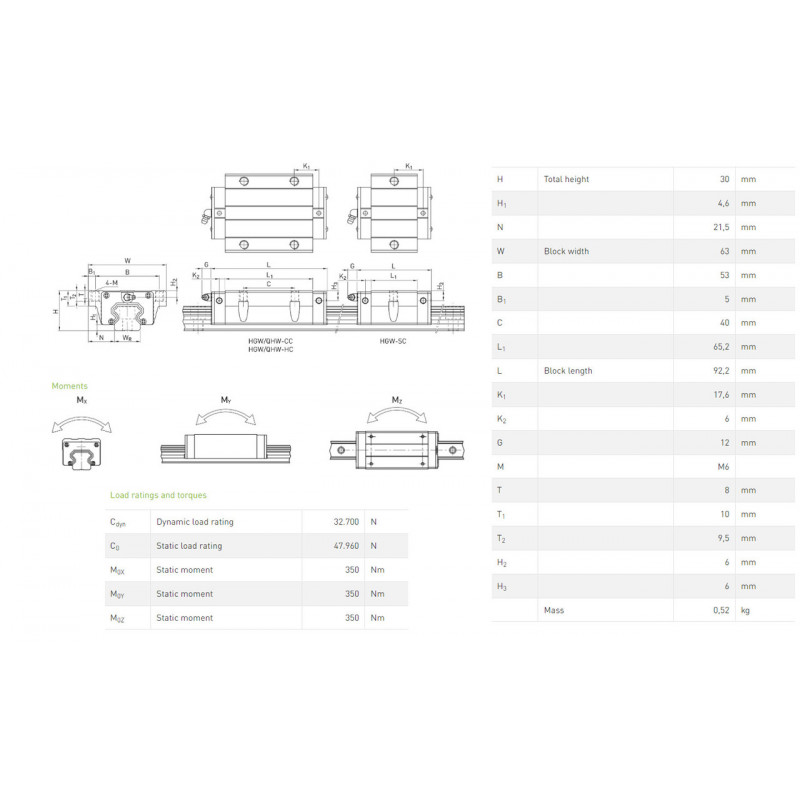

Описание и характеристики
- Размер -20
- Тип каретки – Фланцевый
- Производитель – Тайвань
- Класс точности – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
T2 |
H2 |
H3 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
|
|
|
|
Вес |
|
30 |
4,6 |
21.5 |
63 |
53 |
5 |
40 |
65.2 |
92.2 |
17.6 |
6 |
12 |
M6 |
8 |
10 |
9.5 |
6 |
6 |
0.52 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
32.700 |
N |
|
C0 |
Статическая грузоподъемность |
47.960 |
N |
|
M0X |
Статический момент |
350 |
Nm |
|
M0Y |
Статический момент |
350 |
Nm |
|
M0Z |
Статический момент |
350 |
Nm |
|
Код |
Предварительная загрузка |
Приложение |
Примеры применения |
|
ZA |
0.05C~0.07C |
Требуется высокая точность |
|
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 30 |
| Динамічне навантаження (Н) | 32700 |
| Довжина каретки (L) | 92.2 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 20 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 47960 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 63 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
