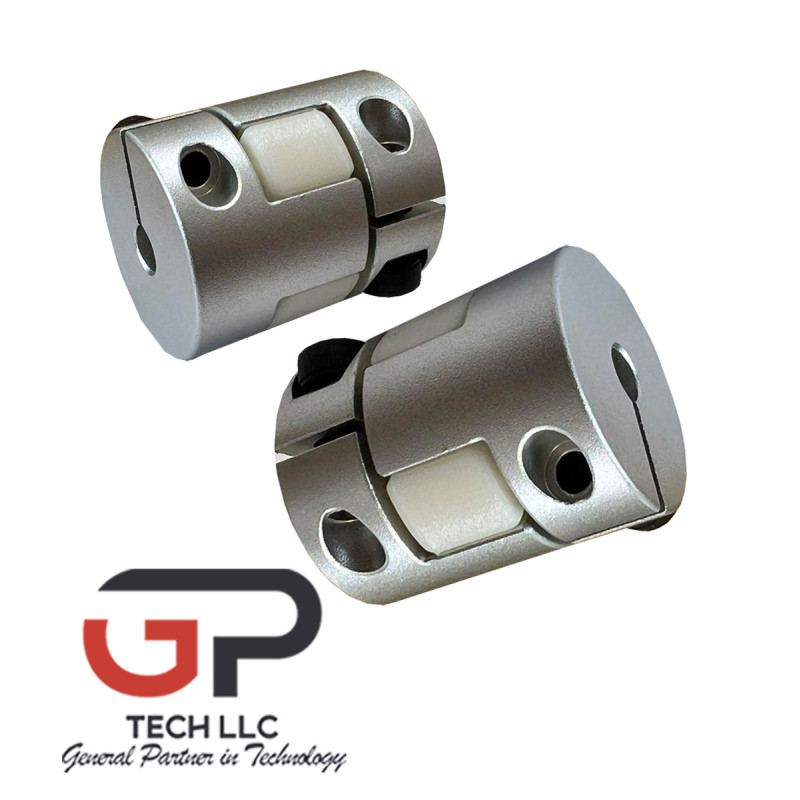

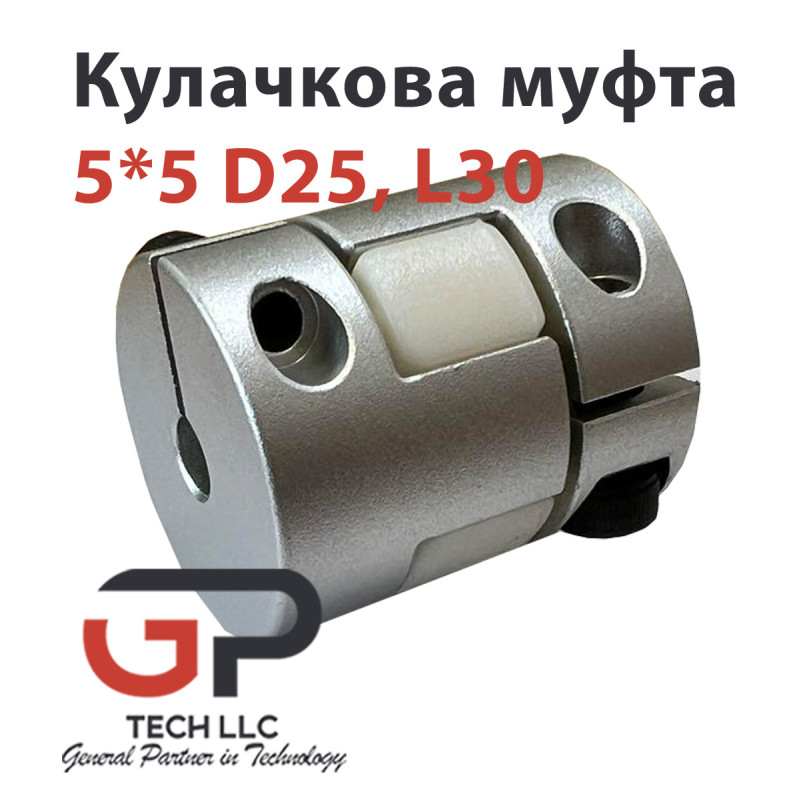

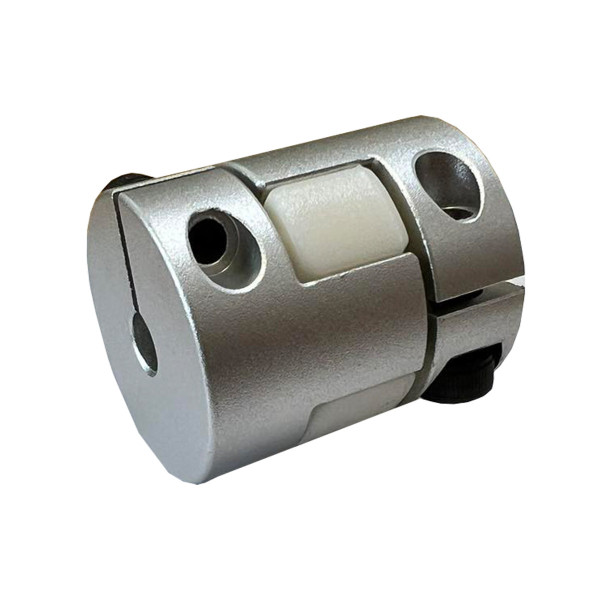

Кулачкова муфта 5*5 D25, L30

Кулачкова муфта 5*5 D25, L30

Компания ООО "ГП-ТЕХ"  (GP-TECH LLC) специализируется на поставках деталей для станков и их ремонта.

Указанные цены включают без НДС.

Оплата с НДС возможна для юридических лиц — для получения счёта с НДС свяжитесь с отделом продаж ООО «ГП-ТЕХ»

Кулачковые муфты - это один из наиболее распространенных типов соединения валов, предназначенных для безопасной передачи мощности. Они обладают разнообразными вариациями исполнения, различной жесткостью упругого элемента, доступны в разных размерах и способны выдерживать разнообразные нагрузки. Уникальная упругая конструкция с полиуретановой вставкой, часто называемой "пауком", позволяет компенсировать угловые и радиальные смещения, а также поглощать небольшие изменения длины вала.

кулачковая муфта 5*5 D25, L30 переводится на русский следующим образом:

• 5*5 (d1, d2): Это указывает на размер муфты и означает, что диаметр внутреннего отверстия муфты составляет 5 мм, а диаметр внешнего отверстия также составляет 5 мм. Это указывает на то, что данная муфта предназначена для соединения валов с диаметрами 5 мм.

• D25 (A): Этот параметр D25 может указывать на внешний диаметр кулачковой части муфты, который составляет 25 мм. Это важно для правильного подбора муфты для конкретного применения.

• L30, (L): Параметр L30 указывает на общую длину муфты, которая составляет 30 мм. Это означает, что данная муфта имеет общую длину 30 мм от одного конца до другого.

Технические характеристики

• Длина муфты (L)- 30 мм
• Диаметр муфты (А): 25 мм
• Диаметр (d1): 5 мм
• Диаметр (d2): 5 мм
• Материал муфты - алюминий
• Вкладка- полиуретан белого цвета
• Крутящие моменты: Номинальный крутящий момент (Н.м): 5
• Максимальный крутящий момент (Н.м): 10
• Максимальная скорость вращения (об/мин): 15200
• Крутящая жёсткость (Н.м/рад): 51.0
• Момент инерции (Н.м.рад⁻¹): 151
• Вес (кг): 8,5 x 10⁻³ (или 0,0085 кг)
• Момент инерции (кгм²): 0,46 x 10⁻⁵ (или 4,6 x 10⁻⁶ кгм²)
• Угол невыравнивания (°): 1,0
• Осевое отклонение (мм): 0,8

кулачковые муфты используются для соединения валов и компенсации определенных движений и вибраций в системах, где необходимо передавать мощность и обеспечить гибкость в соединении.

Применение кулачковых муфт:

Приводы электродвигателей, компрессоров и центробежных насосов: Кулачковые муфты широко используются в электродвигателях, компрессорах и центробежных насосах для надежной передачи мощности. Это позволяет эффективно приводить в движение механизмы и оборудование.

Вентиляционные и аспирационные установки: Муфты также применяются в системах вентиляции и аспирации для обеспечения правильной работы вентиляторов и аспирационных установок.

• Смесители и мешалки для жидкостей: В промышленности муфты используются в смесителях и мешалках для жидкостей, обеспечивая надежное соединение валов и эффективное перемешивание.
• Ленточные и цепные конвейеры: Кулачковые муфты часто применяются в ленточных и цепных конвейерах, особенно в случаях неравномерной нагрузки, чтобы обеспечить плавную передачу движения и защиту оборудования от перегрузок.
• Промежуточные валы и станки: В машиностроении и оборудовании муфты используются на промежуточных валах и станках для эффективной передачи момента.
• Оборудование пищевой отрасли: Кулачковые муфты также широко применяются в оборудовании пищевой промышленности, где необходимо обеспечить гигиеничные и надежные соединения.
• Прачечные, полиграфическое и другое оборудование: Эти муфты используются в различных других промышленных областях, включая прачечные, полиграфическое оборудование и многие другие.

Таким образом, кулачковые муфты играют важную роль в различных промышленных и технических приложениях, обеспечивая надежное и эффективное соединение валов и передачу мощности.
