Кулачковая муфта

Сравнение товаров (0)

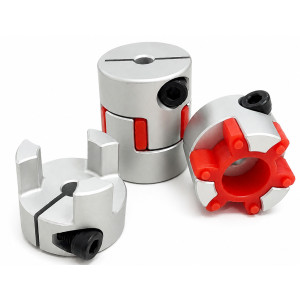

Кулачкова муфта 5*5 D25, L30 (SRJ25C)

K.D

код: 1829531724 LF-B-D25-L30-5-5

Кулачкова муфта 5*5 D25, L30 (SRJ25C)

В наличии

221 грн

Кулачкова муфта 5*5 D25, L30-(SRJ25C), диаметр 25 мм, длина 30 мм, диаметри отверстий 5*5  Указанные цены включают без НДС. Оплата с НДС возможна для юридических лиц — д..

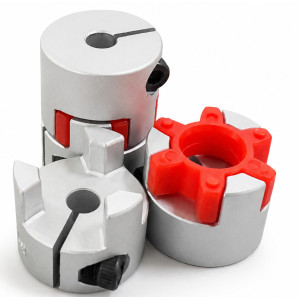

Кулачкова муфта SRJ-20C(5*5), діаметр (D)-20 мм, довжина (L)-25 мм

K.D

код: 2092846296 SRJ-20C(5*5）

Кулачкова муфта SRJ-20C(5*5), діаметр (D)-20 мм, довжина (L)-25 мм

В наличии

248 грн

Кулачковая муфта SRJ-20C(5*5),диаметр (D)-20 мм, длина (L)-25 мм, d1=5 мм, d2=5 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС свяжит..

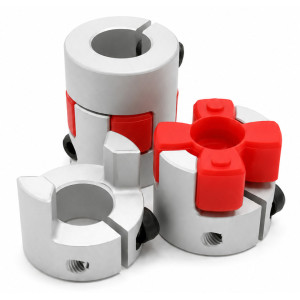

Кулачкова муфта SRJ-20C(6.35*10), діаметр (D)-20 мм, довжина (L)-25 мм

K.D

код: 2092846297 SRJ-20C(6.35*10）

Кулачкова муфта SRJ-20C(6.35*10), діаметр (D)-20 мм, довжина (L)-25 мм

В наличии

248 грн

Кулачковая муфта SRJ-20C(6.35*10),диаметр (D)-20 мм, длина (L)-25 м, d1=6.35 мм, d2=10 мм, Двухкулачковая муфта Оплата с НДС возможна для юридических лиц — для получения ..

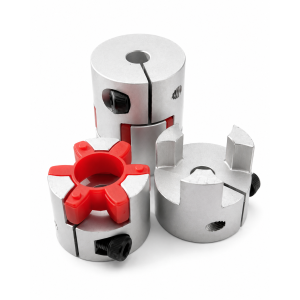

Кулачкова Муфта, SRJ-30C(6.35*10), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846299 SRJ-30C(6.35*10）

Кулачкова Муфта, SRJ-30C(6.35*10), діаметр (D)-30 мм, довжина (L)-40 мм

В наличии

282 грн

Кулачковая Муфта, SRJ-30C(6.35*10), диаметр (D)-30 мм, длина (L)-40 мм, d1=6.35 мм, d2=10 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с ..

Кулачкова Муфта, SRJ-30C(6.35*8), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846298 SRJ-30C(6.35*8）

Кулачкова Муфта, SRJ-30C(6.35*8), діаметр (D)-30 мм, довжина (L)-40 мм

В наличии

282 грн

Кулачковая Муфта, SRJ-30C(6.35*8), диаметр (D)-30 мм, длина (L)-40 мм, d1=6.35 мм, d2=8 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НД..

Кулачкова Муфта, SRJ-30C(8*10), діаметр (D)-30 мм, довжина (L)-40 мм

K.D

код: 2092846541 SRJ-30C(8*10）

Кулачкова Муфта, SRJ-30C(8*10), діаметр (D)-30 мм, довжина (L)-40 мм

Под заказ

282 грн

Кулачковая Муфта, SRJ-30C(8*10), диаметр (D)-30 мм, длина (L)-40 мм, d1=8 мм, d2=10 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС свяж..

Кулачкова Муфта, SRJ-40C(14*15), діаметр (D)-40 мм, довжина (L)-55 мм

K.D

код: 2092846300 SRJ-40C(14*15）

Кулачкова Муфта, SRJ-40C(14*15), діаметр (D)-40 мм, довжина (L)-55 мм

Под заказ

508 грн

Кулачковая Муфта, SRJ-40C(14*15), диаметр (D)-40 мм, длина (L)-55 мм, d1=14 мм, d2=15 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС ..

Кулачкова Муфта, SRJ-40C(15*15), діаметр (D)-40 мм, довжина (L)-65 мм

K.D

код: 2092846301 SRJ-40C(15*15）

Кулачкова Муфта, SRJ-40C(15*15), діаметр (D)-40 мм, довжина (L)-65 мм

В наличии

508 грн

Кулачковая Муфта, SRJ-40C(15*15), диаметр (D)-40 мм, длина (L)-65 мм, d1=15 мм, d2=15 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС ..

Кулачкова Муфта, SRJ-55C(18*22), діаметр (D)-55 мм, довжина (L)-78 мм

K.D

код: 2092846303 SRJ-55C(18*22）

Кулачкова Муфта, SRJ-55C(18*22), діаметр (D)-55 мм, довжина (L)-78 мм

Под заказ

1107 грн

Кулачковая Муфта, SRJ-55C(18*22), диаметр (D)-55 мм, длина (L)-78 мм, d1=18 мм, d2=22 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта ..

Кулачкова Муфта, SRJ-65C(20*22), діаметр (D)-65 мм, довжина (L)-90 мм

K.D

код: 2092846304 SRJ-65C(20*22）

Кулачкова Муфта, SRJ-65C(20*22), діаметр (D)-65 мм, довжина (L)-90 мм

Под заказ

1698 грн

Кулачковая Муфта, SRJ-65C(20*22), диаметр (D)-65 мм, длина (L)-90 мм, d1=20 мм, d2=22 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС..

Кулачковая муфта, SRJ-20C-8*8, диаметр D-20 мм, длина L-25 мм

K.D

код: 2092848188 SRJ-20CL25(8*8）

Кулачковая муфта, SRJ-20C-8*8, диаметр D-20 мм, длина L-25 мм

В наличии

249 грн

Кулачковая Муфта, SRJ-20C(8*8), диаметр (D)-20 мм, длина (L)-25 мм, d1=8 мм, d2=8 мм, двухкулачковая Цена без НДС Оплата с НДС возможна для юридических лиц — для получени..

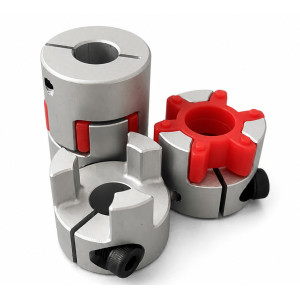

Кулачковая муфта, SRJ-25C-8*10, диаметр D-25 мм, длина L-30 мм

K.D

код: 2092847945 SRJ-25C(8*10）

Кулачковая муфта, SRJ-25C-8*10, диаметр D-25 мм, длина L-30 мм

В наличии

277 грн

Кулачковая муфта SRJ-25C(8*10),диаметр D-25 мм, длина L-30 мм, d1=8 мм, d2=10 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС свяжитесь ..

Кулачковая муфта, SRJ-40C-10*10, диаметр D-40 мм, длина L-55 мм

K.D

код: 2092846302 SRJ-40C(10*10）

Кулачковая муфта, SRJ-40C-10*10, диаметр D-40 мм, длина L-55 мм

В наличии

508 грн

Кулачковая Муфта, SRJ-40C(10*10), диаметр (D)-40 мм, длина (L)-55 мм, d1=10 мм, d2=10 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС ..

Кулачковая муфта, SRJ-40C-14*10, диаметр D-40 мм, длина L-50 мм

K.D

код: 2092848189 SRJ-40C(10*14）

Кулачковая муфта, SRJ-40C-14*10, диаметр D-40 мм, длина L-50 мм

В наличии

510 грн

Кулачковая Муфта, SRJ-40C(14*10), диаметр (D)-40 мм, длина (L)-50мм, d1=14 мм, d2=10 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС..

Кулачковая муфта, SRJ-40C-14*12, диаметр D-40 мм, длина L-50 мм

K.D

код: 2092848190 SRJ-40C(12*14）

Кулачковая муфта, SRJ-40C-14*12, диаметр D-40 мм, длина L-50 мм

Под заказ

510 грн

Кулачковая Муфта, SRJ-40C(14*12), диаметр (D)-40 мм, длина (L)-50мм, d1=14 мм, d2=12 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта..

Кулачковая муфта, SRJ-40C-14*14, диаметр D-40 мм, длина L-50 мм

K.D

код: 2092848191 SRJ-40C(14*14）

Кулачковая муфта, SRJ-40C-14*14, диаметр D-40 мм, длина L-50 мм

В наличии

510 грн

Кулачковая Муфта, SRJ-40C(14*14), диаметр (D)-40 мм, длина (L)-50мм, d1=14 мм, d2=14 мм Цена без НДС Оплата с НДС возможна для юридических лиц — для получения счёта с НДС..

Показано с 1 по 16 из 16 (всего 1 страниц)

Кулачковая муфта - Характеристики и применение

Втулка з'єднання кулькового гвинта (кулачкові муфти)

Опис продукції

Втулка з'єднання кулькового гвинта (Ball Screw Shaft Coupling) або кулачкові муфти призначена для ефективного з'єднання валів і передачі обертального моменту між різними компонентами в механічних системах. Муфта кулачкового типу складається з двох чавунних маточин (половинок) та одного пружного розпірного кільця (вкладки), яке масло- і термостійке та резистентне до певних хімікатів. Конструкція дозволяє безпечну силову передачу від ведучого до веденого валу, зменшуючи динамічне навантаження і торсіонні коливання. Ці втулки виготовлені з високоякісного алюмінієвого сплаву і забезпечують точну і надійну передачу руху, зменшуючи вібрації і компенсуючи невеликі зміщення.

Сфери застосування

  • Системи ЧПК (числове програмне керування)
  • Автоматизовані виробничі лінії
  • Робототехніка
  • Медичне обладнання
  • Прецизійні механічні системи

Переваги

  • Висока точність передачі обертального моменту
  • Надійна конструкція з алюмінієвого сплаву
  • Компенсація невеликих зміщень
  • Зменшення вібрацій і шуму
  • Легка вага і простота встановлення

Технічні характеристики

Основні розміри

Модель

A (мм)

L (мм)

L1 (мм)

Максимальний діаметр (мм)

Стандартний отвір (H8) d1Xd2 (мм)

Різьба M

SRJ-20C

20

30

10

10

4, 5, 6, 6.35, 7, 8, 10

M3

SRJ-30C

30

40

14.5

16

5, 6, 6.35, 8, 9, 9.5, 10, 11, 12

M4

SRJ-40C

40

55

21

22

8, 9.5, 10, 11, 12, 14, 15

M5

SRJ-55C

55

70

30

28

12, 15, 16, 18, 19, 20

M6

SRJ-65C

65

90

35

38

20, 22, 24, 25, 28, 30, 32, 35, 38

M8

Продуктивність

Модель

Номінальний крутний момент (N.m)

Максимальний крутний момент (N.m)

Максимальна швидкість обертання (мін)

Статична крутильна жорсткість (N.m/rad)

Динамічна крутильна жорсткість (N.m/rad)

SRJ-20C

5

10

15200

51.0

151

SRJ-30C

12.5

25

10200

170.9

505

SRJ-40C

17

34

7600

857.5

2571

SRJ-55C

60

120

5600

2060

6163

SRJ-65C

160

320

4700

3430

10291

Вага і вантажопідйомність

Модель

Вага (кг)

Максимальна радіальна навантаження (kgf)

Радіальний люфт (мм)

Кутовий люфт (градуси)

Осьовий люфт (мм)

SRJ-20C

8.5

1.7

0.46

0.073

0.5

SRJ-30C

10

2.8

0.55

0.10

1.2

SRJ-40C

13.0

5.0

0.70

0.15

1.4

SRJ-55C

17.4

10.5

0.75

0.20

1.0

SRJ-65C

28.6

20.1

1.13

0.35

1.5

Зображення

Ці втулки з'єднання кулькового гвинта (кулачкові муфти) є незамінними компонентами для забезпечення високої точності і надійності роботи різноманітних механічних систем. Вони забезпечують стабільну роботу в умовах високих навантажень і вібрацій, що робить їх ідеальними для використання в передових технологічних рішеннях. Гнучка кулачкова муфта дозволяє адаптуватися до різних умов експлуатації, забезпечуючи довготривалу і надійну роботу обладнання.
