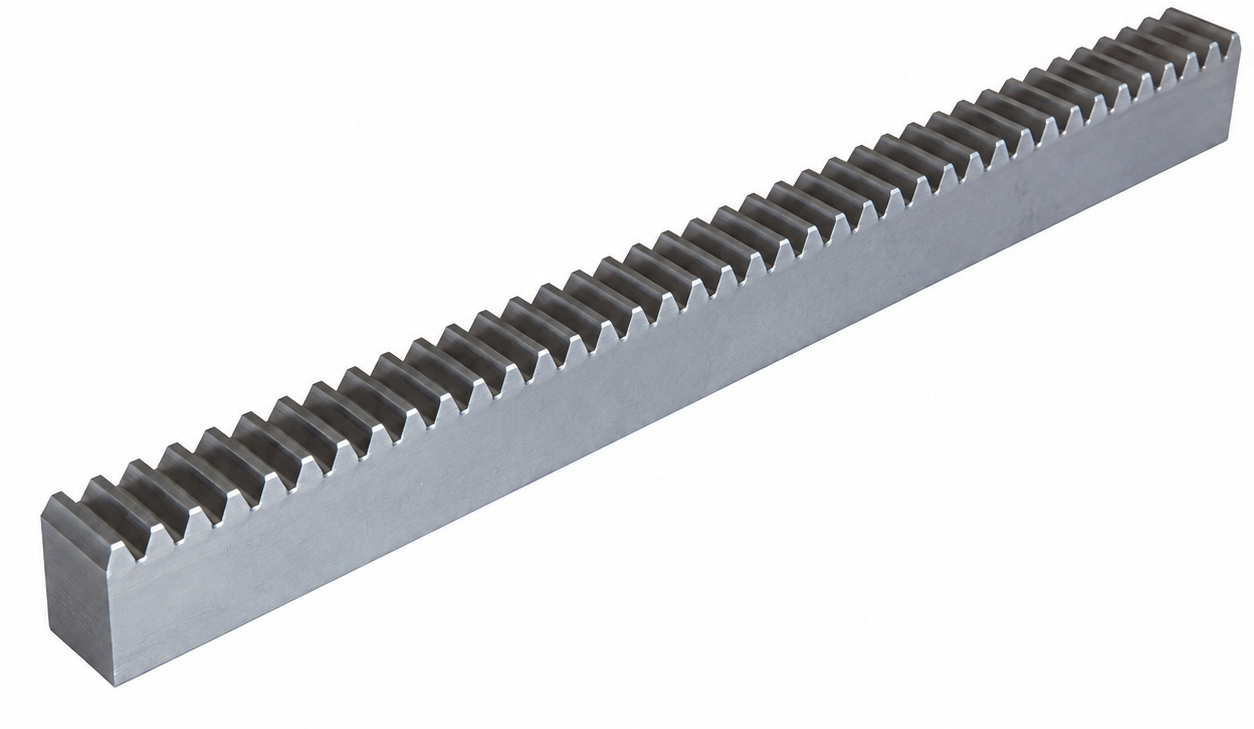

Прямозуба зубчаста рейка M1 15×15 мм, сталь C45, без отворів, довжина 3000 мм

Ціна з ПДВ, за 3 метри

Зубчаста рейка M1 15×15 мм застосовується для створення механізмів лінійного переміщення у верстатах, приводах подачі, ЧПК-обладнанні та різних промислових вузлах. Така рейка працює разом із циліндричною шестернею модуля M1: шестерня обертається, входить у зачеплення із зубцями рейки та переміщує її у прямому напрямку.

Це просте, надійне та зрозуміле рішення для верстатобудування. Зубчаста рейка добре підходить для переміщення кареток, столів, порталів, супортів та інших робочих механізмів, де потрібно отримати жорсткий рух без прослизання.

Рейка виготовлена з конструкційної вуглецевої сталі C45 / C45K. Цей матеріал часто використовують для виготовлення валів, шестерень, зубчастих рейок, осей та інших деталей машин. Сталь C45 має хороше поєднання міцності, твердості та оброблюваності, тому така рейка підходить для механічних передач і водночас залишається зручною для подальшого доопрацювання.

Виріб постачається без загартування та без кріпильних отворів. Це зручно, якщо рейку потрібно адаптувати під конкретний верстат або механізм: просвердлити отвори в потрібних місцях, підрізати по довжині, обробити торці або виконати додаткову механічну обробку.

Основні характеристики

Матеріал C45

Сталь C45 — це середньовуглецева конструкційна сталь, яка добре підходить для деталей, що працюють під механічним навантаженням. Для зубчастої рейки це важливий момент: матеріал має бути достатньо міцним, але водночас не надто складним в обробці.

Переваги прямозубої рейки у верстатобудуванні

Прямозуба рейка застосовується там, де потрібно отримати жорстке та стабільне лінійне переміщення. На відміну від ремінної передачі, рейка і шестерня працюють через зубчасте зачеплення, тому рух передається без прослизання.

Де застосовується зубчаста рейка M1

Зубчаста рейка M1 15×15 мм найчастіше використовується в компактних і середньонавантажених механізмах, де потрібне точне та контрольоване лінійне переміщення.

Які шестерні підходять до цієї рейки

Для роботи з цією зубчастою рейкою потрібно використовувати прямозубі циліндричні шестерні з таким самим модулем M1 і кутом тиску 20°. Це обов’язкова умова. Якщо модуль шестерні та рейки не збігається, зачеплення буде неправильним: з’явиться шум, вібрація, прискорений знос і ризик пошкодження зубців.

До цієї рейки підходять шестерні M1Z15-A та M1Z25-A з маточиною, шириною 15 мм, виготовлені зі сталі C45.

Як вибрати шестерню: 15 чи 25 зубців

Кількість зубців впливає на швидкість переміщення, тягове зусилля та плавність ходу. Простими словами:
менше зубців — більше тягове зусилля та компактніший розмір; більше зубців — вища швидкість і плавніше переміщення.

Переміщення рейки за один оберт шестерні розраховується за формулою:

L = π × m × z

де m — модуль, а z — кількість зубців.

Для шестерні M1Z15-A:
3,14 × 1 × 15 = приблизно 47,1 мм за один оберт

Для шестерні M1Z25-A:
3,14 × 1 × 25 = приблизно 78,5 мм за один оберт

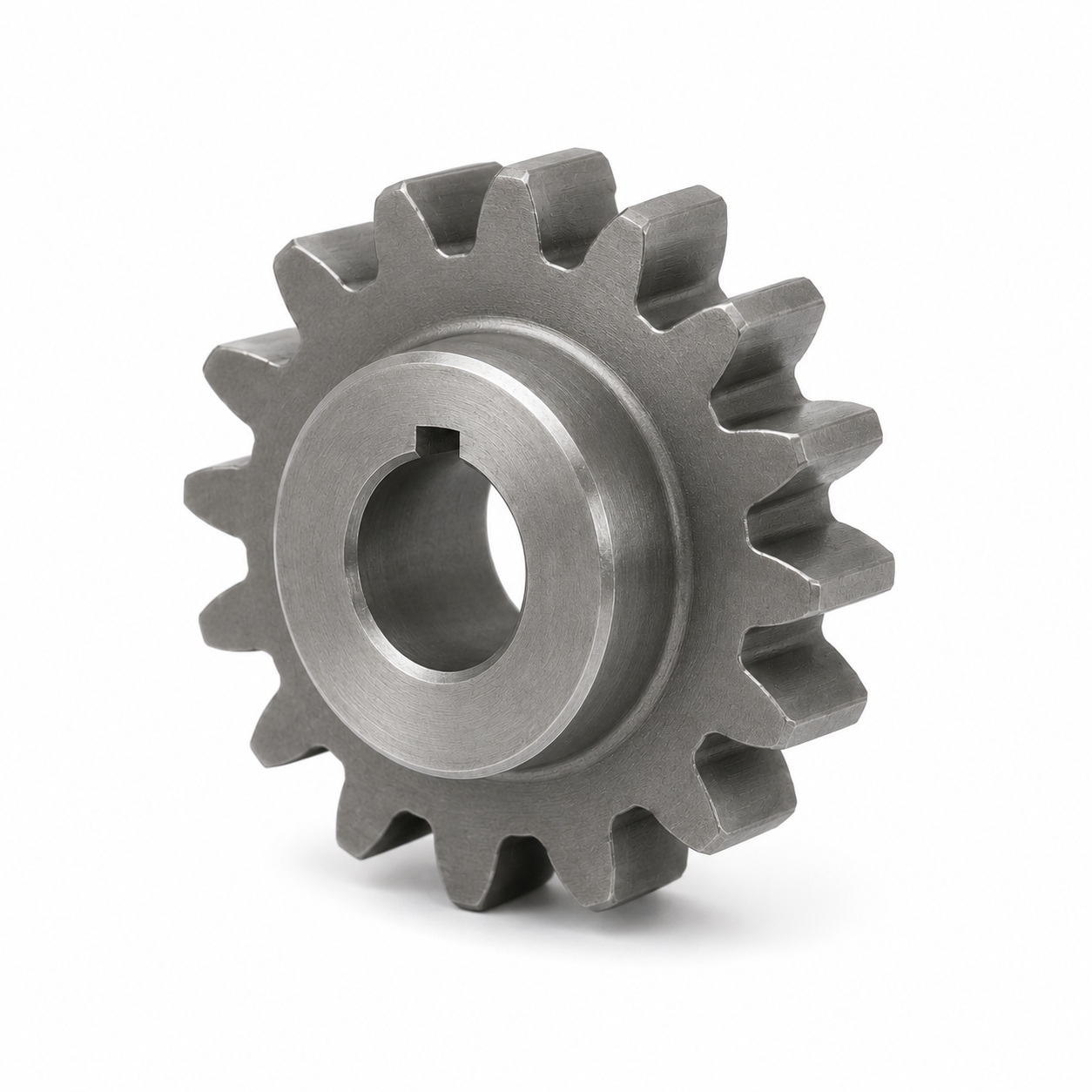

Шестерня M1Z15-A — 15 зубців

Шестерня M1Z15-A краще підходить для компактних механізмів, де важливіше зусилля, а не висока швидкість. За один оберт вона переміщує рейку на меншу відстань, тому рух буде повільнішим, але зусилля на рейці при однаковому моменті двигуна буде вищим.

Коли вибирати 15 зубців:
якщо потрібне компактне рішення, більше зусилля, невелика швидкість переміщення або мало місця для встановлення шестерні.

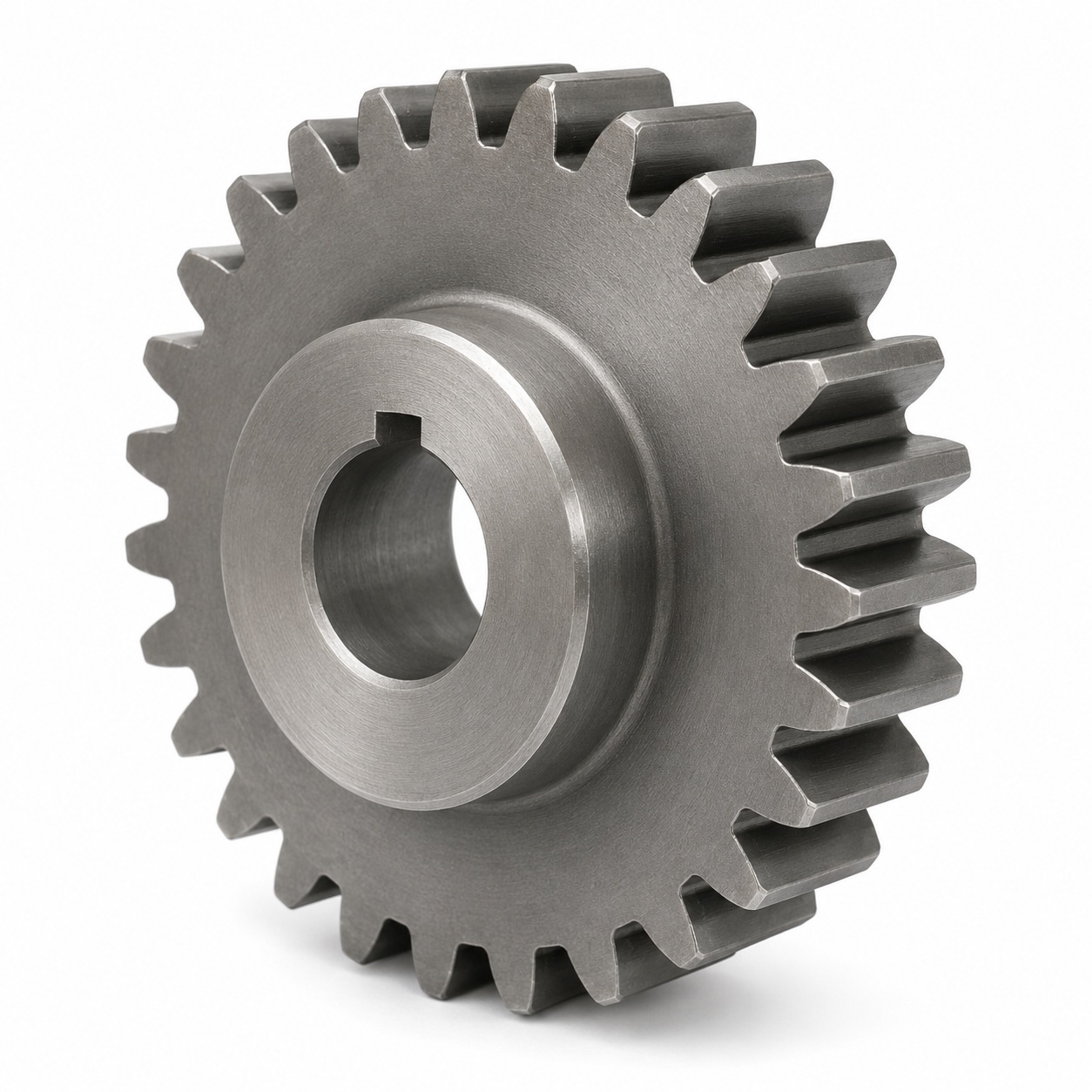

Шестерня M1Z25-A — 25 зубців

Шестерня M1Z25-A має більший діаметр і за один оберт переміщує рейку на більшу відстань. Такий варіант краще підходить для механізмів, де важлива швидкість переміщення та більш плавний хід.

Коли вибирати 25 зубців:
якщо потрібна вища швидкість, плавне переміщення і є достатньо місця для встановлення шестерні.
