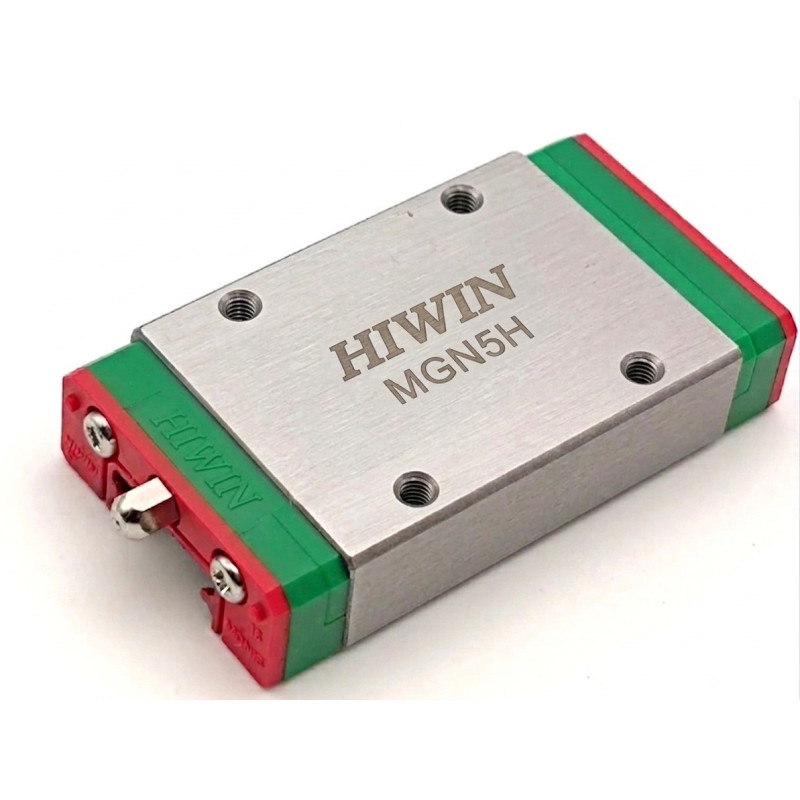

Каретка HIWIN MGN5HZ0HM для мініатюрної напрямної HIWIN серії MGN5R

Каретка HIWIN MGN5HZ0HM для мініатюрної напрямної HIWIN серії MGN5R

Ціна з ПДВ

MGN05HZ0HM — це мініатюрна лінійна каретка, призначена для роботи з напрямною MGN5R. Дана модель застосовується в компактних механізмах, мініатюрній автоматиці, лабораторних приладах, електронних пристроях, легких осях позиціонування та в іншому обладнанні, де важливі невеликі габарити, плавність ходу та точність переміщення.

Ця каретка належить до мініатюрної серії та виконана в подовженому виконанні H, завдяки чому має більш стійку опору на рейці порівняно з короткими версіями. За рахунок цього покращується стабільність руху, а сама каретка краще сприймає моментні навантаження в компактних системах.

Основні переваги каретки MGN05HZ0HM

• компактні розміри для дуже обмеженого монтажного простору;
• подовжений корпус для більш стабільної та впевненої роботи;
• плавне та точне лінійне переміщення;
• дуже легкий натяг Z0 для зменшення люфту;
• високий клас точності H;
• підходить для мініатюрних механізмів, приладів і легких систем автоматизації;
• зручна для побудови компактних осей та рухомих вузлів.

Що означає маркування MGN5HZ0HM

Що означає преднатяг Z0

Преднатяг, або натяг каретки, — це внутрішнє попереднє підтискання кульок усередині каретки. Він потрібен для того, щоб зменшити люфт, підвищити стабільність переміщення та зробити роботу лінійного вузла більш точною.

У моделі MGN05HZ0HM використовується Z0 — very light preload, тобто дуже легкий преднатяг.

Це означає:

• каретка має мінімальний внутрішній люфт;
• рух залишається легким і плавним;
• опір коченню невеликий;
• вузол добре підходить для компактних і точних механізмів;
• такий варіант особливо зручний там, де не потрібні високі навантаження, але важливі акуратний хід і стабільність.

Позначення преднатягу у мініатюрних кареток

Для мініатюрних напрямних найчастіше обирають саме Z0, тому що такий натяг краще підходить для легких, компактних і точних механізмів. Якщо встановити каретку з вищим преднатягом, зростає жорсткість, але одночасно збільшується опір руху та вимоги до якості монтажу.

Технічні характеристики MGN05HZ0HM

Навантажувальні характеристики

Де застосовується каретка MGN05HZ0HM

Каретка цього типу використовується там, де звичайні лінійні напрямні занадто великі, а від вузла потрібні компактність, точність і акуратне переміщення.

Найпоширеніші варіанти застосування:

• мініатюрні осі переміщення;
• лабораторне та вимірювальне обладнання;
• медичні й оптичні пристрої;
• електронні прилади;
• компактні автоматизовані механізми;
• 3D-принтери та малогабаритні системи подачі;
• легкі координатні столи та точні позиціонувальні модулі.

Чому варто обрати саме подовжену каретку

Подовжена каретка має більшу довжину корпусу порівняно з короткими версіями. За рахунок цього підвищується стійкість під час руху та покращується робота при дії моментних навантажень. Простими словами, каретка рухається по рейці більш упевнено та стабільніше поводиться в компактних вузлах, де важлива точність.

Для невеликих систем це хороший варіант, коли потрібно зберегти мініатюрність, але отримати більш надійне ведення по напрямній.

Особливості експлуатації

Каретка MGN05HZ0HM розрахована на точну роботу в компактних системах. Але важливо розуміти, що це саме мініатюрна серія, тому її основне завдання — не важкі промислові навантаження, а точне та плавне переміщення в малогабаритних механізмах.

Щоб каретка працювала довго і стабільно, важливо:

• правильно підібрати рейку MGN05R;
• дотримуватися точності монтажу;
• не допускати перекосу під час встановлення;
• враховувати реальні навантаження та моменти;
• використовувати вузол за призначенням, без перевантажень.
