Прямозуба зубчаста рейка M2 20×20 мм, сталь C45, довжина 3000 мм

Прямозуба зубчаста рейка M2 20×20 мм, сталь C45

Ціна з ПДВ, за 3 метри

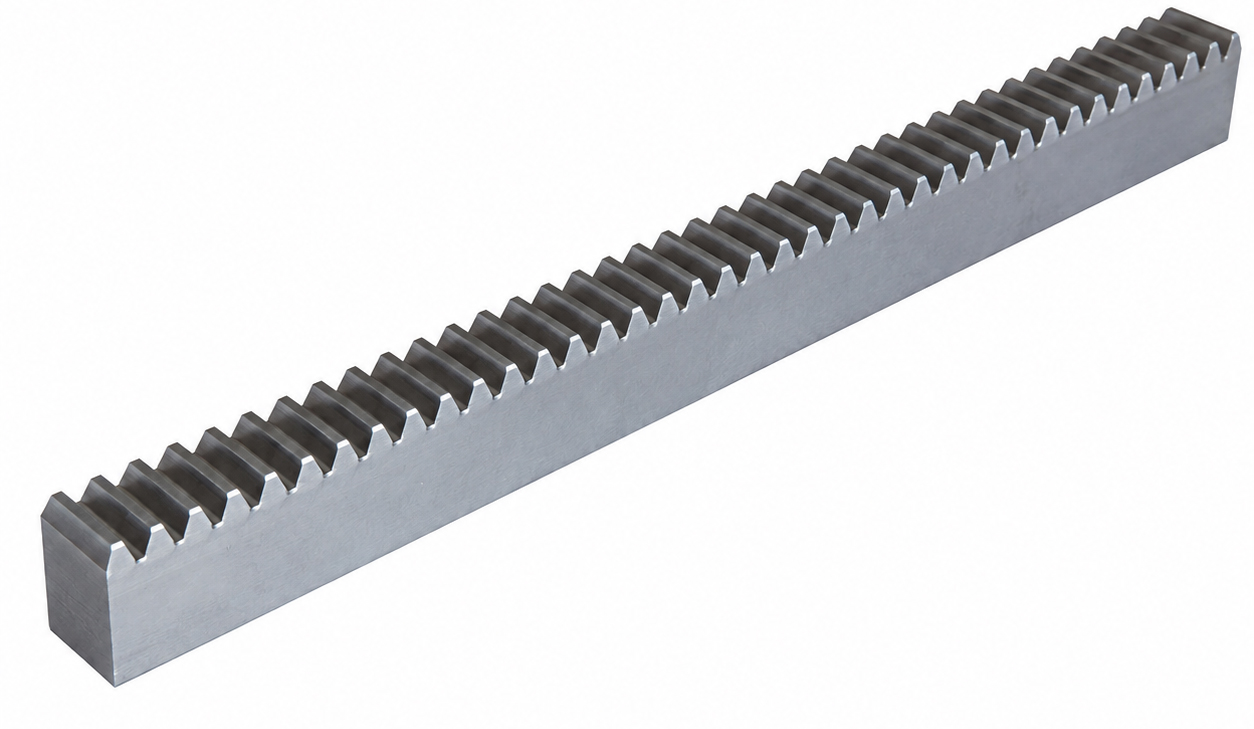

Зубчаста рейка M2 20×20 мм застосовується для створення механізмів лінійного переміщення у верстатах, приводах подачі, ЧПК-обладнанні, деревообробних і металообробних машинах. Рейка працює в парі з прямозубою циліндричною шестернею модуля M2: шестерня обертається, входить у зачеплення із зубцями рейки та переміщує робочий вузол у прямому напрямку.

Це просте й надійне рішення для верстатобудування, коли потрібно отримати жорстке переміщення без прослизання. Така передача добре підходить для переміщення кареток, столів, порталів, супортів та інших робочих механізмів.

Порівняно з рейкою M1, рейка M2 має більший зуб і більший переріз 20×20 мм, тому краще підходить для механізмів з вищим навантаженням, більшою жорсткістю та важчими переміщуваними вузлами.

Рейка виготовлена з конструкційної вуглецевої сталі C45 / C45K. Цей матеріал часто використовують для виготовлення валів, шестерень, зубчастих рейок, осей та інших деталей машин. Сталь C45 має хороше поєднання міцності, твердості та оброблюваності, тому рейка підходить для механічних передач і залишається зручною для подальшого доопрацювання.

Виріб постачається без загартування. Це зручно, якщо рейку потрібно адаптувати під конкретний верстат або механізм: просвердлити кріпильні отвори, підрізати по довжині, обробити торці або виконати додаткову механічну обробку.

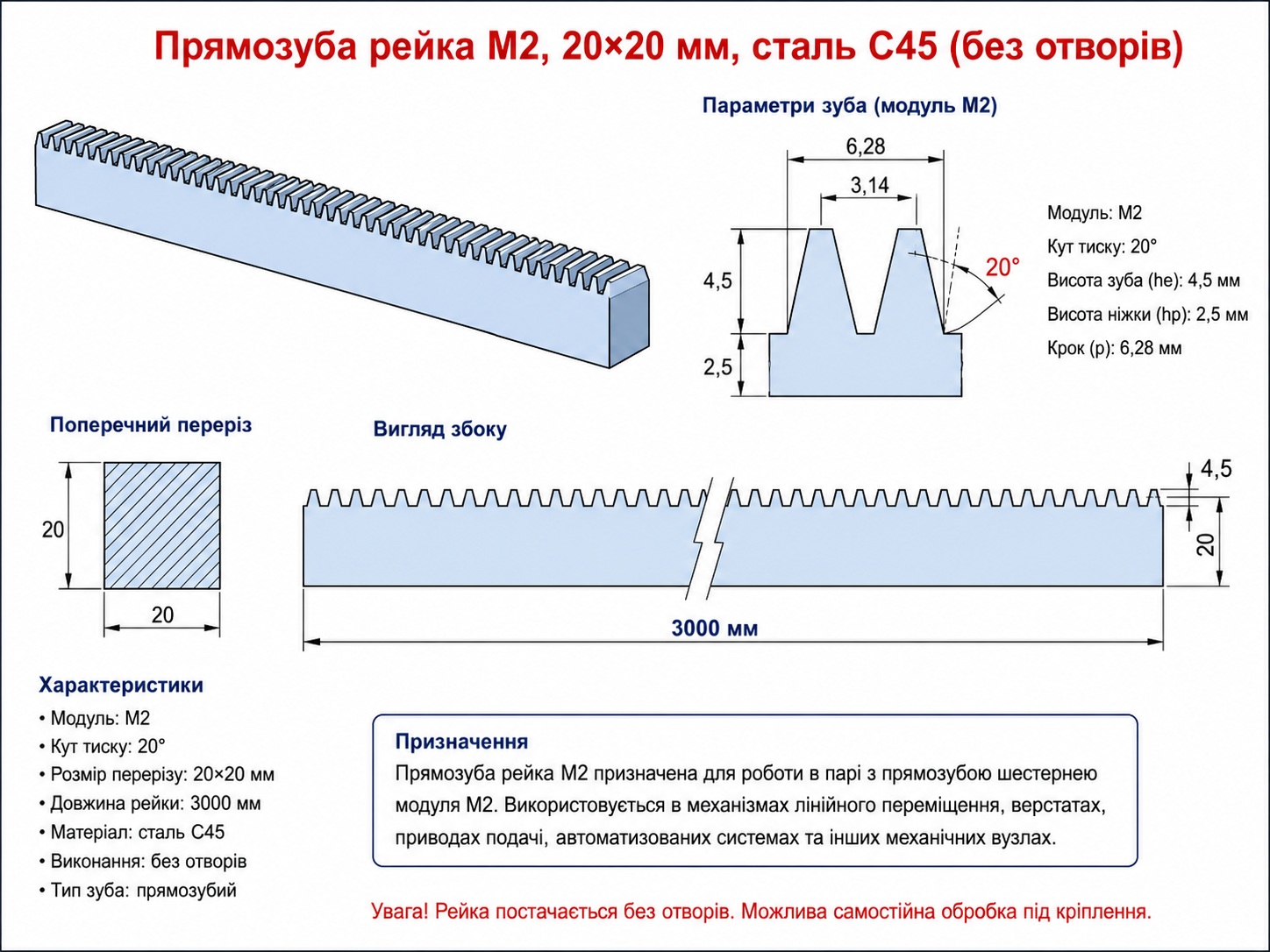

Основні характеристики

Матеріал C45

Сталь C45 — це середньовуглецева конструкційна сталь, яка добре підходить для деталей, що працюють під механічним навантаженням. Для зубчастої рейки це важливий момент: матеріал має бути достатньо міцним для роботи в передачі, але водночас зручним для механічної обробки.

Переваги прямозубої рейки M2 у верстатобудуванні

Прямозуба рейка застосовується там, де потрібно отримати стабільне та жорстке лінійне переміщення. На відміну від ремінної передачі, рейка і шестерня працюють через зубчасте зачеплення, тому рух передається без прослизання.

Де застосовується зубчаста рейка M2

Зубчаста рейка M2 20×20 мм підходить для механізмів, де потрібне більш жорстке та надійне лінійне переміщення.

Які шестерні підходять до цієї рейки

Для зубчастої рейки M2 20×20 мм потрібно використовувати прямозубі циліндричні шестерні з таким самим модулем M2 і кутом тиску 20°. Це обов’язкова умова. Якщо модуль рейки та шестерні не збігається, зачеплення буде неправильним: з’явиться шум, вібрація, прискорений знос і ризик пошкодження зубців.

До цієї рейки можна використовувати шестерні M2-Z12(C45) та M2-Z32(C45).

Як вибрати шестерню: 12 чи 32 зубці

Кількість зубців впливає на швидкість переміщення, тягове зусилля, плавність ходу та розмір шестерні.

Простими словами:
менше зубців — більше тягове зусилля та компактніший розмір; більше зубців — вища швидкість і плавніше переміщення.

Переміщення рейки за один оберт шестерні розраховується за формулою:

L = π × m × z

де:
L — переміщення рейки за один оберт,
m — модуль,
z — кількість зубців шестерні.

Для шестерні M2-Z12:
3,14 × 2 × 12 = приблизно 75,4 мм за один оберт

Для шестерні M2-Z32:
3,14 × 2 × 32 = приблизно 201,1 мм за один оберт

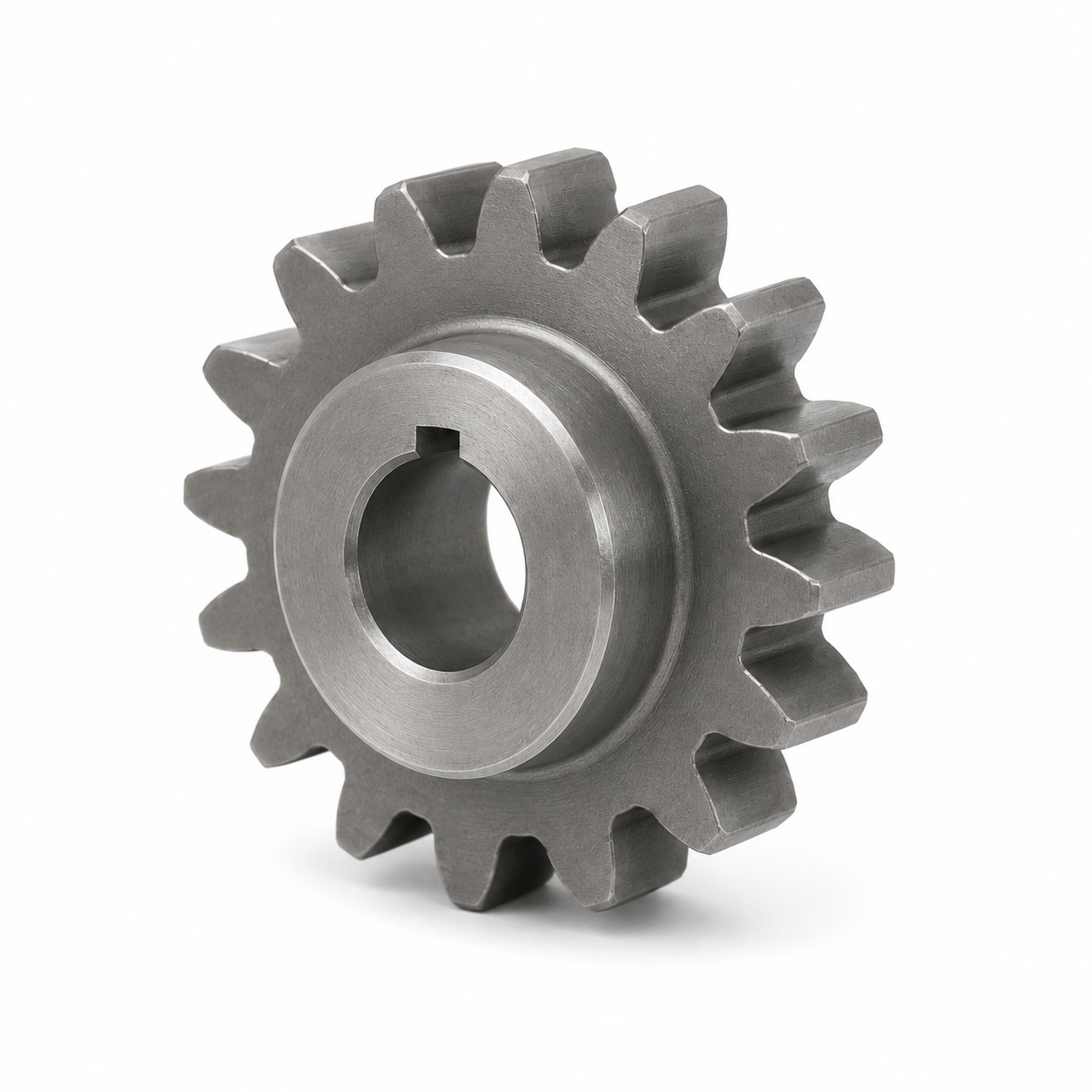

Шестерня M2-Z12 — 12 зубців

Шестерня M2-Z12 краще підходить для компактних механізмів, де важливіше тягове зусилля, а не висока швидкість. За один оберт вона переміщує рейку на меншу відстань, тому рух буде повільнішим, але зусилля на рейці при однаковому моменті двигуна буде вищим.

Коли вибирати M2-Z12:
якщо потрібне компактне рішення, більше тягове зусилля, невисока швидкість переміщення або обмежене місце для встановлення шестерні.

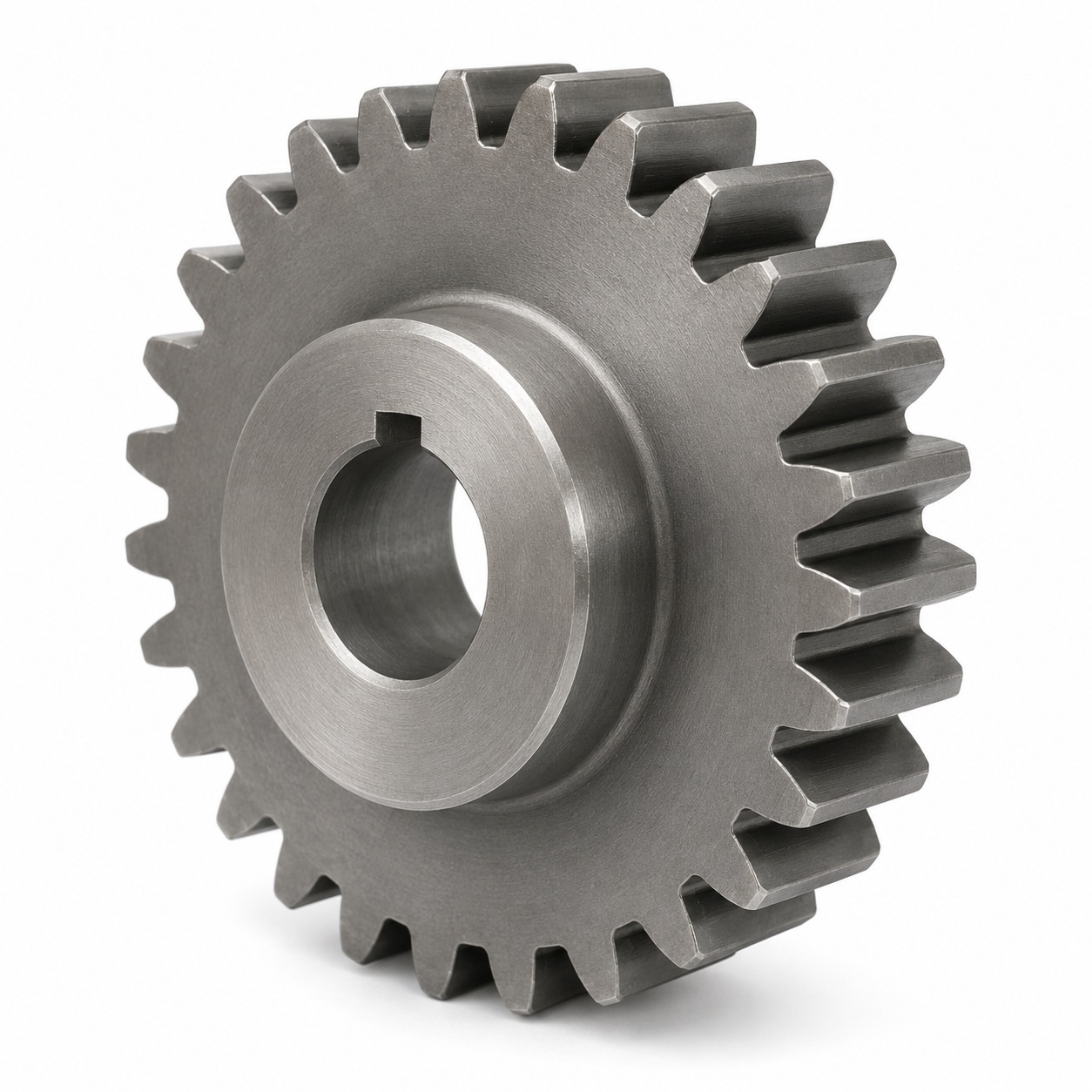

Шестерня M2-Z32 — 32 зубці

Шестерня M2-Z32 має більший ділильний діаметр і за один оберт переміщує рейку на більшу відстань. Такий варіант краще підходить для механізмів, де важлива швидкість переміщення та більш плавний хід.

Коли вибирати M2-Z32:
якщо потрібна вища швидкість, плавне переміщення, довгий хід і є достатньо місця для встановлення шестерні.
