Прямозуба зубчаста рейка M2.5 25×25 мм, сталь C45, довжина 3000 мм
3753 грн
- Виробник: K.D
- Модель: M2.5-25×25, C45_1
- Наявність:В наявності

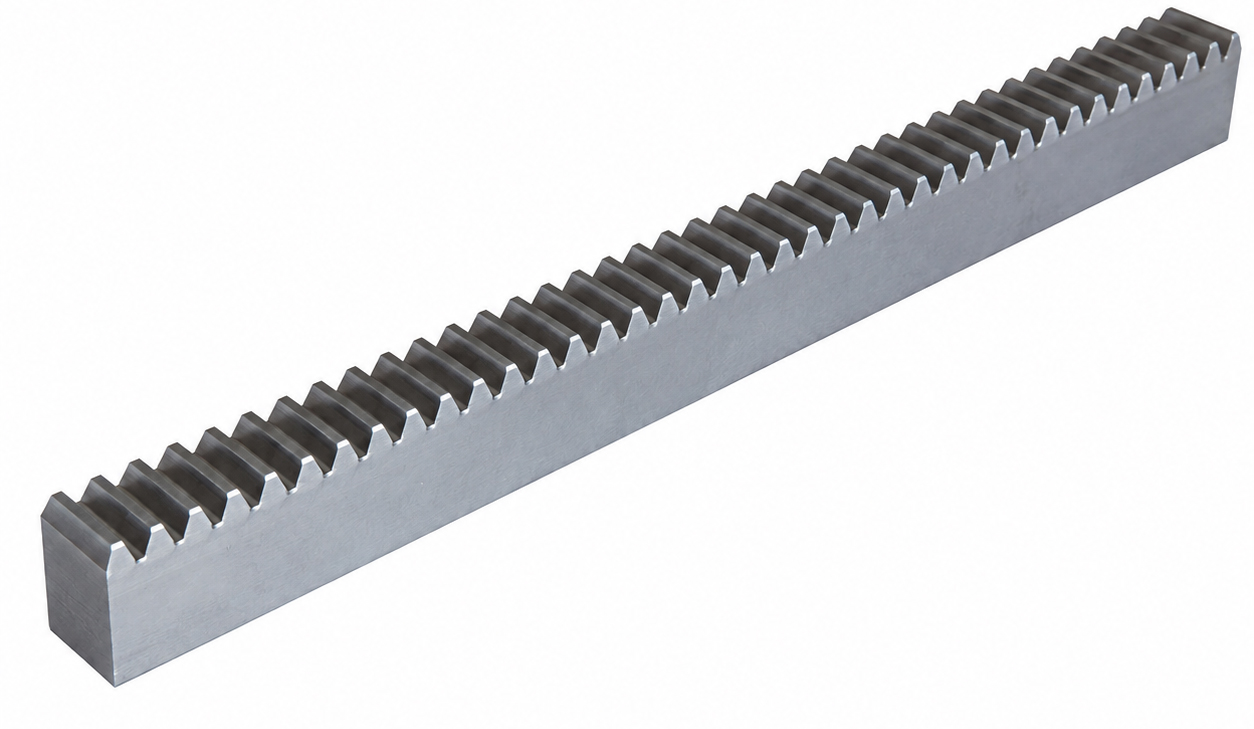

Прямозуба зубчаста рейка M2.5 25×25 мм, сталь C45
Ціна з ПДВ, за 3 метри
Зубчаста рейка M2.5 25×25 мм застосовується для створення механізмів лінійного переміщення у верстатах, приводах подачі, ЧПК-обладнанні, деревообробних і металообробних машинах. Рейка працює в парі з прямозубою циліндричною шестернею модуля M2.5: шестерня обертається, входить у зачеплення із зубцями рейки та переміщує робочий вузол у прямому напрямку.
Це надійне рішення для верстатобудування, коли потрібно отримати жорстке лінійне переміщення без прослизання. Така передача добре підходить для переміщення кареток, столів, порталів, супортів та інших робочих механізмів.
Порівняно з рейками M1 і M2, рейка M2.5 має більший зуб і більший переріз 25×25 мм, тому краще підходить для більш навантажених механізмів, довгих переміщень і приводів, де важливі жорсткість, ресурс та стабільна передача зусилля.
Рейка виготовлена з конструкційної вуглецевої сталі C45 / C45K. Цей матеріал часто використовують для виготовлення валів, шестерень, зубчастих рейок, осей та інших деталей машин. Сталь C45 має хороше поєднання міцності, твердості та оброблюваності, тому рейка підходить для механічних передач і залишається зручною для подальшого доопрацювання.
Виріб постачається без загартування. Це зручно, якщо рейку потрібно адаптувати під конкретний верстат або механізм: просвердлити кріпильні отвори, підрізати по довжині, обробити торці або виконати додаткову механічну обробку.
Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Зубчаста рейка |
|
Модуль |
M2.5 |
|
Розмір перерізу |
25×25 мм |
|
Тип зуба |
Прямий зуб |
|
Матеріал |
Сталь C45 / C45K |
|
Кут тиску |
20° |
|
Термообробка |
Без загартування |
|
Виконання |
Під самостійну обробку / без отворів, якщо рейка постачається без кріплення |
|
Довжина |
3000 мм |
|
Призначення |
Лінійне переміщення, привід подачі, верстатні механізми |
|
Робоча пара |
Прямозуба шестерня M2.5 |
Матеріал C45
Сталь C45 — це середньовуглецева конструкційна сталь, яка добре підходить для деталей, що працюють під механічним навантаженням. Для зубчастої рейки це важливий момент: матеріал має бути достатньо міцним для роботи в передачі, але водночас зручним для механічної обробки.
|
Властивість сталі C45 |
Що це дає для рейки M2.5 |
|
Хороша механічна міцність |
Рейка підходить для приводів подачі та переміщення робочих вузлів |
|
Зручна обробка |
Можна свердлити, фрезерувати, підрізати та доопрацьовувати |
|
Підходить для зубчастих деталей |
Використовується для рейок, шестерень, валів та елементів передач |
|
Можливість додаткової обробки |
Рейку можна адаптувати під конкретну конструкцію |
|
Хороше співвідношення ціни та ресурсу |
Практичний варіант для верстатів і промислового обладнання |
Переваги прямозубої рейки M2.5 у верстатобудуванні
Прямозуба рейка застосовується там, де потрібно отримати стабільне та жорстке лінійне переміщення. На відміну від ремінної передачі, рейка і шестерня працюють через зубчасте зачеплення, тому рух передається без прослизання.
|
Перевага |
Чому це важливо |
|
Більший зуб M2.5 |
Краще підходить для більш навантажених механізмів, ніж рейки M1 і M2 |
|
Переріз 25×25 мм |
Більша жорсткість і стійкість рейки |
|
Жорстке зубчасте зачеплення |
Передача руху без прослизання |
|
Проста конструкція |
Легко встановити, обслуговувати та замінити |
|
Підходить для довгих переміщень |
Можна встановлювати вздовж робочої зони верстата |
|
Можливість доопрацювання |
Можна просвердлити отвори та підігнати рейку під потрібне кріплення |
Де застосовується зубчаста рейка M2.5
Зубчаста рейка M2.5 25×25 мм підходить для механізмів, де потрібне більш жорстке та надійне лінійне переміщення з більшою несучою здатністю.
|
Сфера застосування |
Приклад використання |
|
Верстатобудування |
Приводи подачі, переміщення супортів, столів, кареток |
|
ЧПК-обладнання |
Переміщення по осях верстата, портальні системи |
|
Деревообробне обладнання |
Механізми подачі, переміщення робочих вузлів |
|
Металообробне обладнання |
Регулювальні та приводні механізми |
|
Автоматизація |
Лінійні приводи, механізми позиціонування |
|
Модернізація обладнання |
Заміна старих приводів переміщення, виготовлення нових вузлів |
Які шестерні підходять до цієї рейки
Для зубчастої рейки M2.5 25×25 мм потрібно використовувати прямозубі циліндричні шестерні з таким самим модулем M2.5 і кутом тиску 20°. Це обов’язкова умова. Якщо модуль рейки та шестерні не збігається, зачеплення буде неправильним: з’явиться шум, вібрація, прискорений знос і ризик пошкодження зубців.
До цієї рейки можна використовувати шестерні M2.5-Z18(C45) та M2.5-Z20(C45).
|
Позначення |
Тип шестерні |
Модуль |
Кількість зубців |
Матеріал |
Сумісність з рейкою M2.5 |
|
M2.5-Z18(C45) |
Прямозуба циліндрична шестерня |
M2.5 |
18 |
C45 |
Підходить |
|
M2.5-Z20(C45) |
Прямозуба циліндрична шестерня |
M2.5 |
20 |
C45 |
Підходить |
Як вибрати шестерню: 18 чи 20 зубців
Кількість зубців впливає на швидкість переміщення, тягове зусилля, плавність ходу та розмір шестерні.
Простими словами:
менше зубців — трохи більше тягове зусилля та компактніший розмір; більше зубців — трохи вища швидкість і плавніше переміщення.
У цьому випадку різниця між 18 і 20 зубцями не така велика, як між 12 і 32 зубцями для M2. Тому обидві шестерні можна вважати близькими за призначенням, але з невеликою різницею у швидкості, зусиллі та діаметрі.
|
Параметр |
M2.5-Z18 — 18 зубців |
M2.5-Z20 — 20 зубців |
|
Модуль |
M2.5 |
M2.5 |
|
Кількість зубців |
18 |
20 |
|
Орієнтовний ділильний діаметр |
45 мм |
50 мм |
|
Переміщення рейки за 1 оберт шестерні |
≈ 141,4 мм |
≈ 157,1 мм |
|
Лінійна швидкість при однакових обертах |
Трохи нижча |
Трохи вища |
|
Тягове зусилля при однаковому моменті двигуна |
Трохи вище |
Трохи нижче |
|
Плавність ходу |
Хороша |
Трохи вища |
|
Розмір шестерні |
Компактніша |
Трохи більша |
|
Де краще застосовувати |
Більш силові та компактні механізми |
Більш плавні та швидкі переміщення |
Переміщення рейки за один оберт шестерні розраховується за формулою:
L = π × m × z
де:
L — переміщення рейки за один оберт,
m — модуль,
z — кількість зубців шестерні.
Для шестерні M2.5-Z18:
3,14 × 2,5 × 18 = приблизно 141,4 мм за один оберт
Для шестерні M2.5-Z20:
3,14 × 2,5 × 20 = приблизно 157,1 мм за один оберт

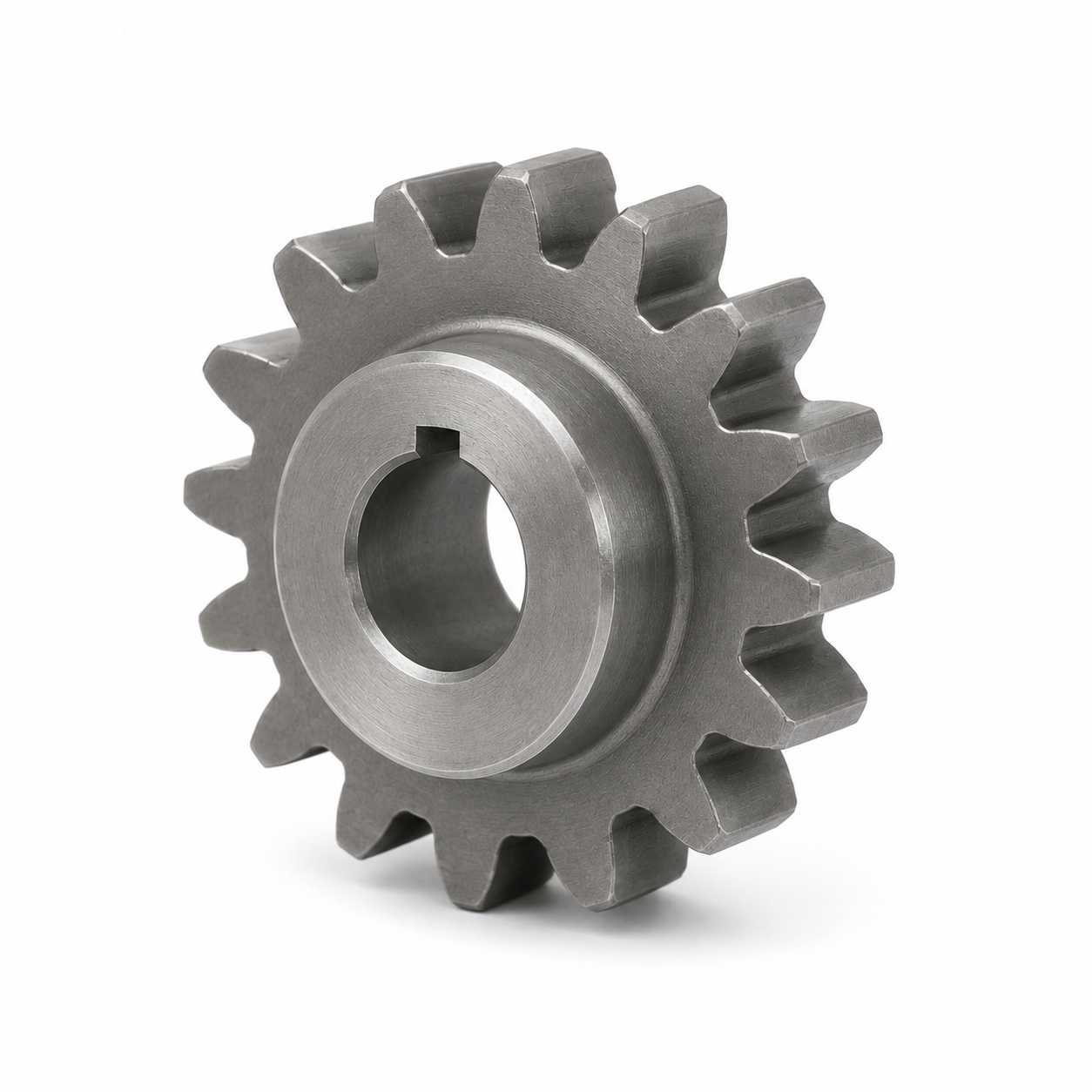

Шестерня M2.5-Z18 — 18 зубців
Шестерня M2.5-Z18 краще підходить для механізмів, де потрібно зберегти хороший баланс між тяговим зусиллям, компактністю та швидкістю переміщення. Порівняно з шестернею на 20 зубців вона має трохи менший діаметр і за один оберт переміщує рейку на меншу відстань.
|
Переваги |
Недоліки |
|
Більш компактний розмір |
Швидкість переміщення трохи нижча |
|
Трохи більше тягове зусилля при однаковому моменті двигуна |
Хід трохи менш плавний, ніж у шестерні на 20 зубців |
|
Хороший варіант для приводів подачі |
Трохи вище навантаження на окремі зубці |
|
Зручна для механізмів, де важливе зусилля |
При високих обертах може бути трохи більше шуму та вібрації |
Коли вибирати M2.5-Z18:
якщо потрібно трохи більше тягового зусилля, компактніший розмір шестерні та стабільне переміщення у приводі подачі.

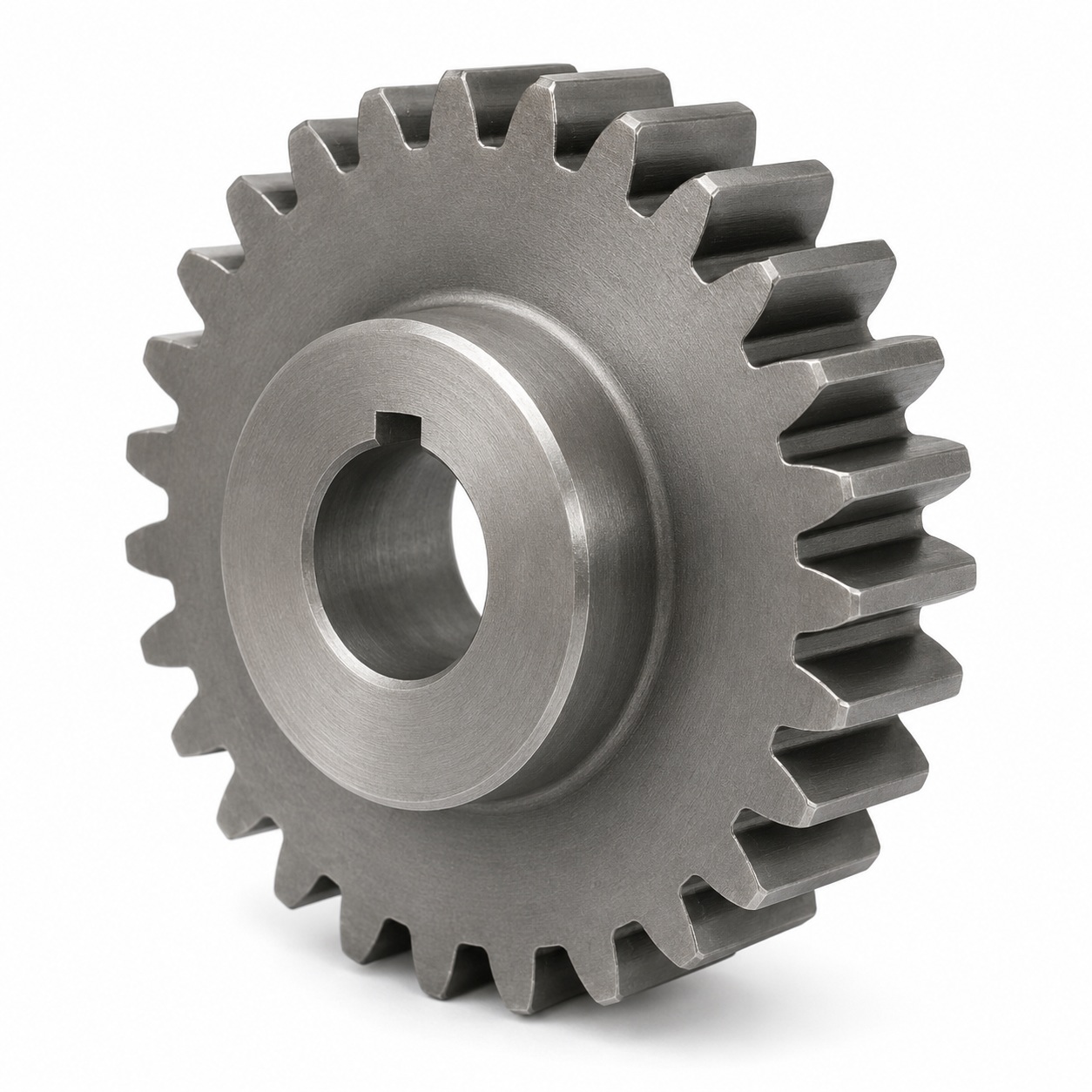

Шестерня M2.5-Z20 — 20 зубців
Шестерня M2.5-Z20 має трохи більший ділильний діаметр і за один оберт переміщує рейку на більшу відстань. Такий варіант краще підходить для механізмів, де важлива трохи вища швидкість і плавність переміщення.
|
Переваги |
Недоліки |
|
Більш плавний хід |
Трохи більший габаритний розмір |
|
Трохи вища швидкість переміщення |
Трохи менше тягове зусилля при тому самому моменті двигуна |
|
Менше навантаження на один зубець |
Для такого ж зусилля потрібен трохи більший момент двигуна або редуктора |
|
Добре підходить для довгих переміщень |
Потребує трохи більше місця для встановлення |
Коли вибирати M2.5-Z20:
якщо потрібна трохи вища швидкість, плавне переміщення і є достатньо місця для встановлення шестерні.
