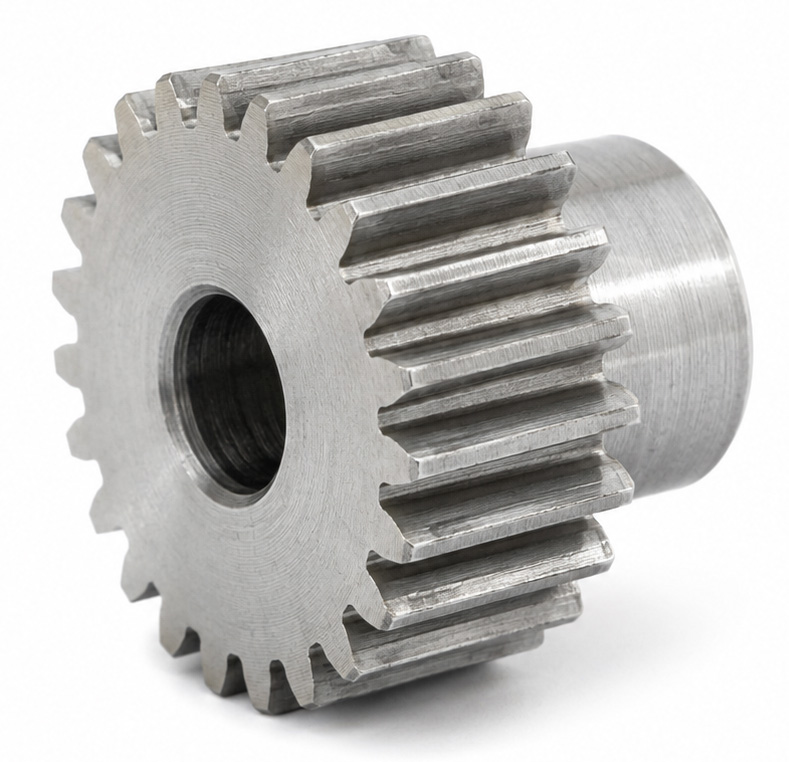

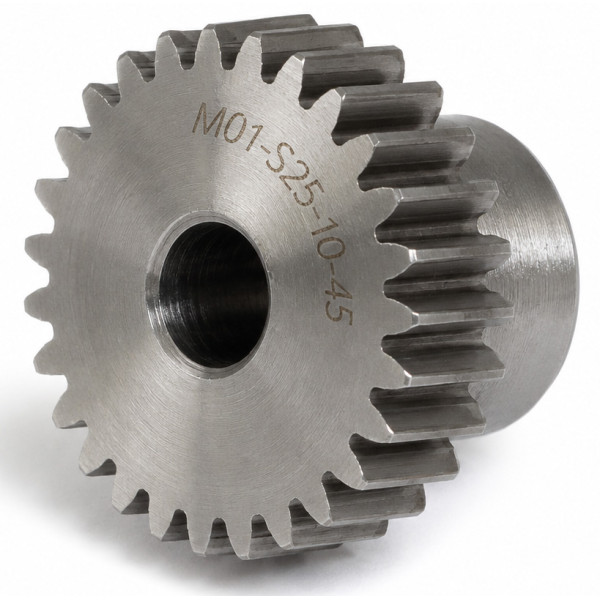

Шестерня прямозуба M1-Z25(C45), 25 зубців, сталь C45

Ціна з ПДВ

Шестерня прямозуба M1-Z25(C45) — це циліндрична шестерня з прямим зубом, призначена для роботи в парі з прямозубою зубчастою рейкою модуля M1. Така передача використовується для перетворення обертального руху в лінійне переміщення: під час обертання шестерня входить у зачеплення із зубцями рейки та переміщує робочий вузол уздовж заданої осі.

Дана шестерня має 25 зубців, модуль M1 і виготовлена з конструкційної вуглецевої сталі C45. Порівняно з шестернею M1-Z15, модель M1-Z25 забезпечує більше лінійне переміщення рейки за один оберт, тому краще підходить для механізмів, де потрібна вища швидкість переміщення та плавніший хід.

Шестерня виконана з маточиною і має посадковий отвір 10 мм під вал. Виріб постачається в незагартованому виконанні, тобто без загартування, що зручно для подальшого механічного доопрацювання: за потреби деталь можна адаптувати під конкретний вал, кріплення або вузол.

Така шестерня застосовується в механізмах подачі, приводах лінійного переміщення, міні-ЧПК, деревообробному обладнанні, автоматиці, невеликих верстатах та інших вузлах, де використовується прямозуба зубчаста рейка M1.

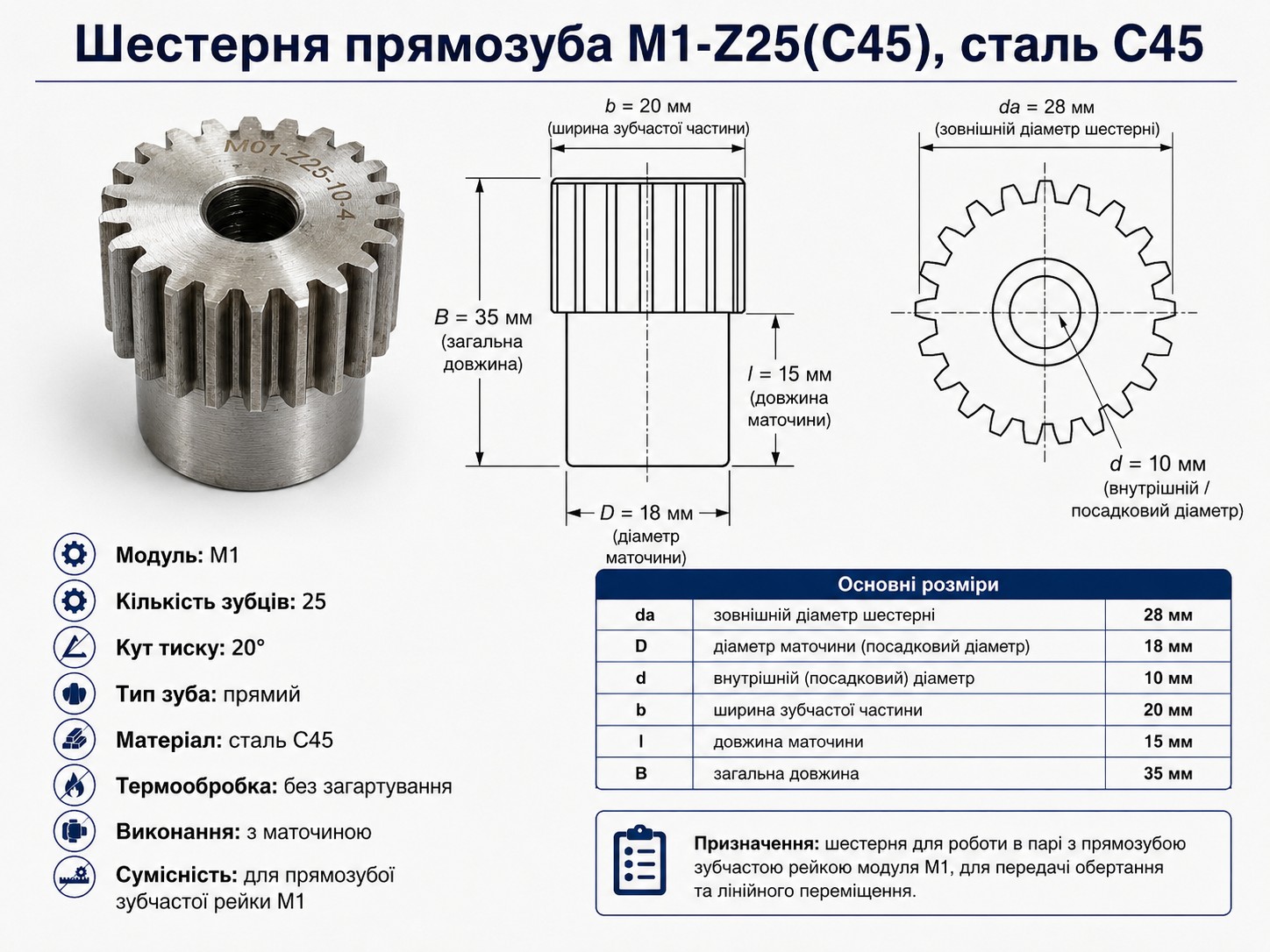

Основні характеристики

Під яку рейку підходить шестерня M1-Z25(C45)

Шестерня M1-Z25(C45) призначена для роботи з прямозубою зубчастою рейкою модуля M1.

Головна умова правильної роботи — збіг модуля шестерні та рейки. Якщо шестерня має модуль M1, то й рейка повинна бути M1.

Оптимально використовувати цю шестерню з рейкою:

Шестерню не можна правильно використовувати з рейками іншого модуля, наприклад M1.5, M2, M2.5 та іншими. Якщо модуль не збігається, зачеплення буде неправильним, що призведе до шуму, вібрації, прискореного зносу зубців і ризику пошкодження передачі.

Переміщення рейки за один оберт шестерні

Для шестерні M1-Z25 переміщення рейки за один повний оберт розраховується за формулою:

L = π × m × z

де:

L — переміщення рейки за один оберт;
m — модуль;
z — кількість зубців.

Для даної шестерні:

3,14 × 1 × 25 = приблизно 78,5 мм

Тобто за один повний оберт шестерня переміщує рейку приблизно на 78,5 мм.

Це корисно враховувати під час підбору:

• крокового двигуна;
• серводвигуна;
• редуктора;
• ручного приводу;
• швидкості подачі.

Матеріал C45 та особливості виконання

Шестерня виготовлена зі сталі C45 — це конструкційна вуглецева сталь, яка широко застосовується для виготовлення шестерень, валів, втулок, осей та інших деталей механічних передач.

Дана шестерня виконана без загартування, тобто в незагартованому виконанні. Це робить її зручною для подальшого доопрацювання та адаптації під конкретне завдання.

Переваги шестерні M1-Z25(C45)

Де застосовується шестерня M1-Z25(C45)

Шестерня використовується в механізмах, де потрібно передати обертання на зубчасту рейку й отримати лінійне переміщення.

Коли краще вибирати M1-Z25

Шестерню M1-Z25(C45) варто вибирати в тих випадках, коли:

• потрібна робота з прямозубою рейкою M1;
• потрібне більше переміщення за один оберт, ніж у Z15;
• важлива вища швидкість подачі;
• потрібен плавніший хід;
• є місце для встановлення шестерні більшого діаметра.

Якщо важливіші компактність і більше тягове зусилля, тоді зазвичай обирають M1-Z15.

Якщо важливіші швидкість і плавність переміщення — краще підходить M1-Z25.
