Лінійний підшипник KH1026PP K.D, 10×17×26 мм, до вала 10 мм

141 грн

  • Виробник: K.D
  • Модель: KH1026PP
  • Наявність:В наявності

Лінійний підшипник KH1026PP K.D, 10×17×26 мм, до вала 10 мм


Ціна з ПДВ

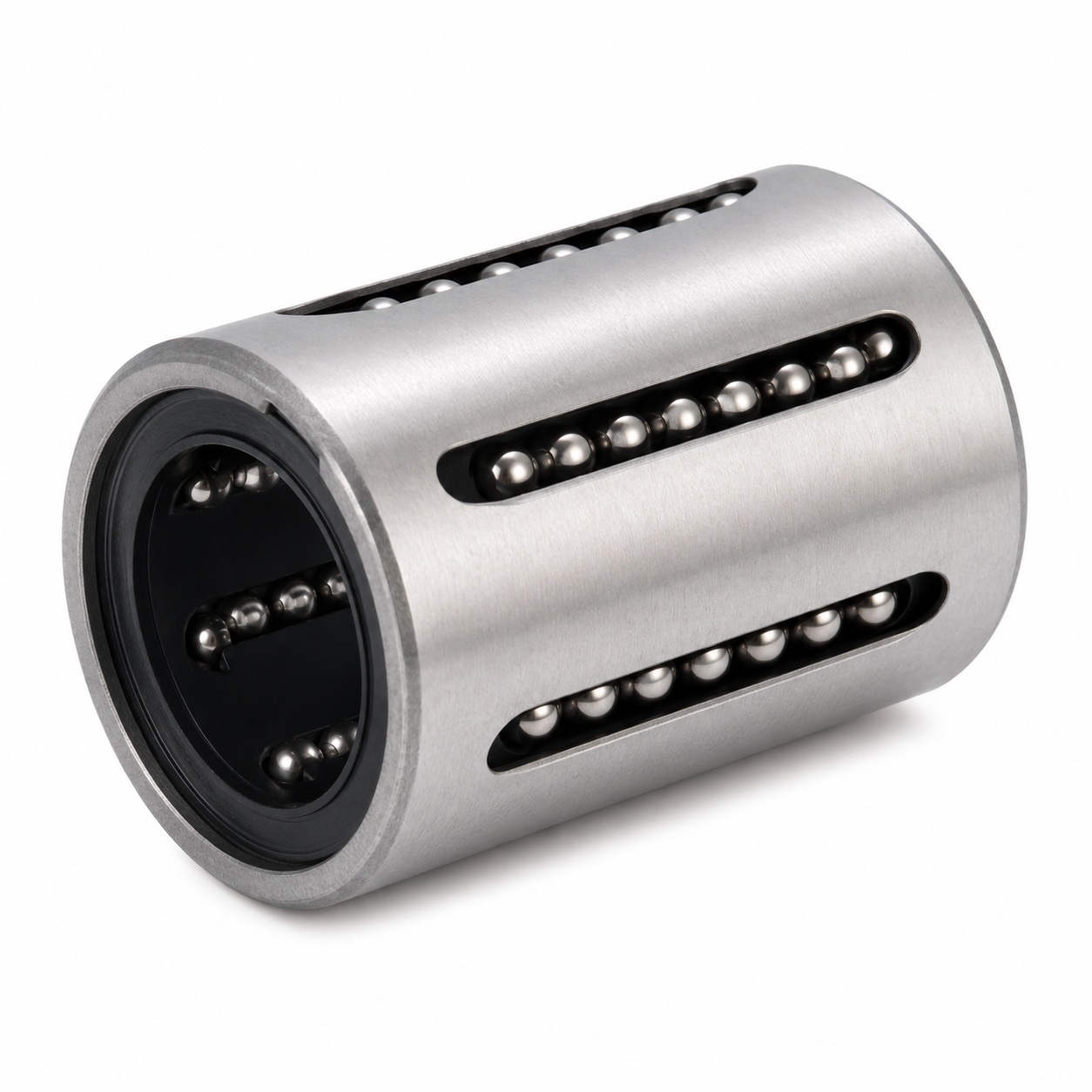

Лінійний підшипник KH1026PP K.D — це компактний кульковий підшипник лінійного переміщення для роботи з циліндричним напрямним валом діаметром 10 мм. Він застосовується в механізмах, де потрібно отримати плавне та стабільне переміщення деталі вздовж вала, але при цьому важливо зберегти невеликий зовнішній розмір підшипника.

Головна перевага серії KH — компактний корпус. Порівняно зі стандартним лінійним підшипником LM10UU, підшипник KH1026PP має менший зовнішній діаметр і меншу довжину, тому його зручно використовувати в невеликих вузлах, каретках, компактних напрямних механізмах та обладнанні, де обмежене місце для встановлення.

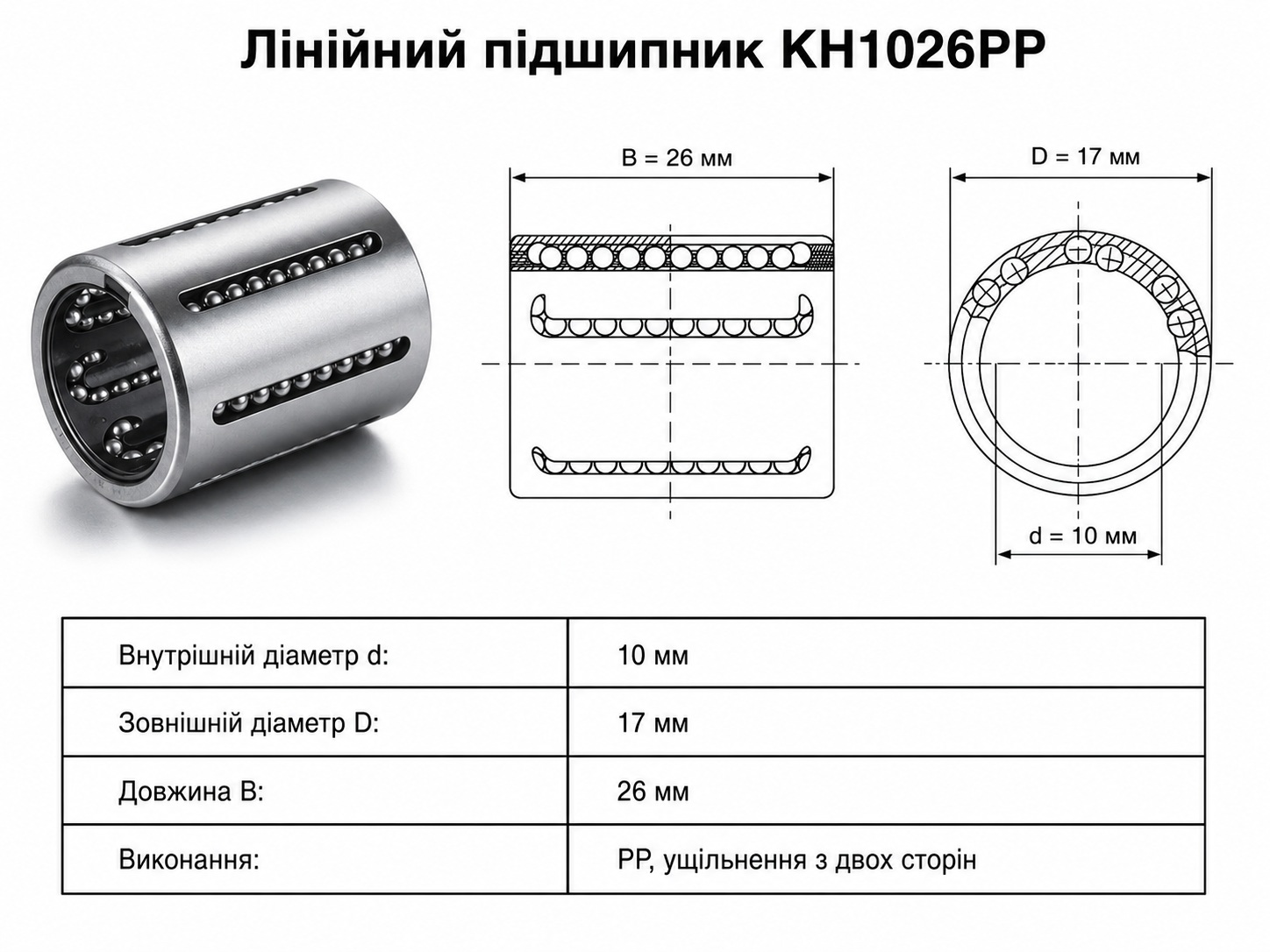

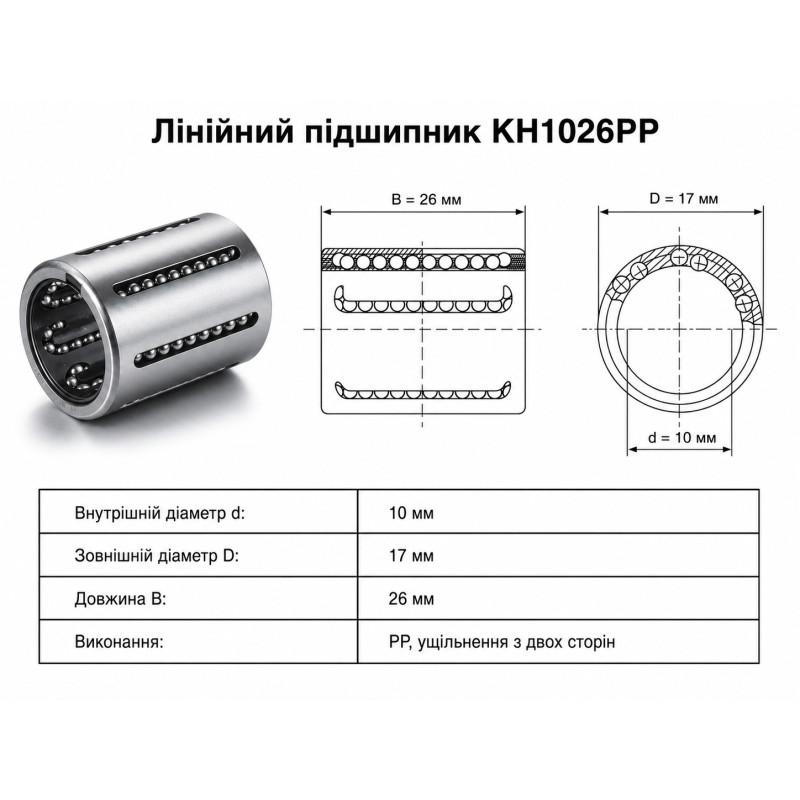

Основні характеристики

Параметр

Значення

Тип виробу

Лінійний кульковий підшипник

Модель

KH1026PP

Торгова марка

K.D

Серія

KH, компактна серія

Виконання

PP, ущільнення з двох сторін

Внутрішній діаметр, d

10 мм

Зовнішній діаметр, D

17 мм

Довжина, L / B

26 мм

Сумісний вал

Ø10 мм

Тип руху

Лінійне переміщення

Конструкція

Закритий компактний лінійний підшипник із кульками

Кількість рядів / контурів кульок

4 контури

Динамічне навантаження, C

500 Н / 0,50 кН

Статичне навантаження, C0

370 Н / 0,37 кН

Призначення

Переміщення по циліндричному напрямному валу


Що означає маркування KH1026PP

Частина маркування

Значення

KH

Компактна серія лінійних кулькових підшипників

10

Внутрішній діаметр під вал 10 мм

26

Довжина підшипника 26 мм

PP

Ущільнення з двох сторін

Переваги лінійного підшипника KH1026PP

Перевага

Що це дає на практиці

Компактний розмір

Зручний для невеликих механізмів і вузлів з обмеженим місцем

Робота по валу Ø10 мм

Підходить для стандартних циліндричних напрямних валів 10 мм

Ущільнення з двох сторін

Краще захищають внутрішню частину підшипника від забруднень

Кулькова конструкція

Забезпечує плавне лінійне переміщення

Менші габарити, ніж у LM10UU

Зручний там, де стандартний підшипник LM10UU занадто великий

Проста заміна

Підходить для ремонту та модернізації лінійних напрямних вузлів

Де застосовується KH1026PP

Лінійний підшипник KH1026PP використовують у невеликих і середніх механізмах лінійного переміщення, де потрібні компактність, плавний хід і робота по валу діаметром 10 мм.

Сфера застосування

Приклад використання

3D-принтери

Переміщення кареток і робочих вузлів

Міні-ЧПК

Лінійне переміщення по осях верстата

Автоматика

Напрямні механізми та невеликі приводи

Вимірювальні пристрої

Плавне переміщення рухомих елементів

Саморобні верстати

Прості напрямні вузли на циліндричних валах

Ремонт обладнання

Заміна компактних лінійних підшипників серії KH

KH1026PP і LM10UU: у чому різниця

Обидва підшипники розраховані на роботу з валом Ø10 мм, але відрізняються габаритами. KH1026PP — більш компактний варіант, а LM10UU — стандартний лінійний підшипник більшого розміру.

Параметр

KH1026PP

LM10UU

Внутрішній діаметр

10 мм

10 мм

Зовнішній діаметр

17 мм

19 мм

Довжина

26 мм

29 мм

Виконання

Компактне, з ущільненнями

Стандартне, з ущільненнями

Коли вибирати

Коли мало місця у вузлі

Коли підходить стандартний розмір корпусу

Важлива умова для правильної роботи

Для нормальної роботи підшипник KH1026PP потрібно використовувати з якісним циліндричним валом Ø10 мм. Вал повинен мати рівну, чисту та достатньо тверду поверхню. Якщо вал м’який, нерівний або забруднений, підшипник буде швидше зношуватися, з’явиться люфт, шум і погіршиться плавність ходу.
