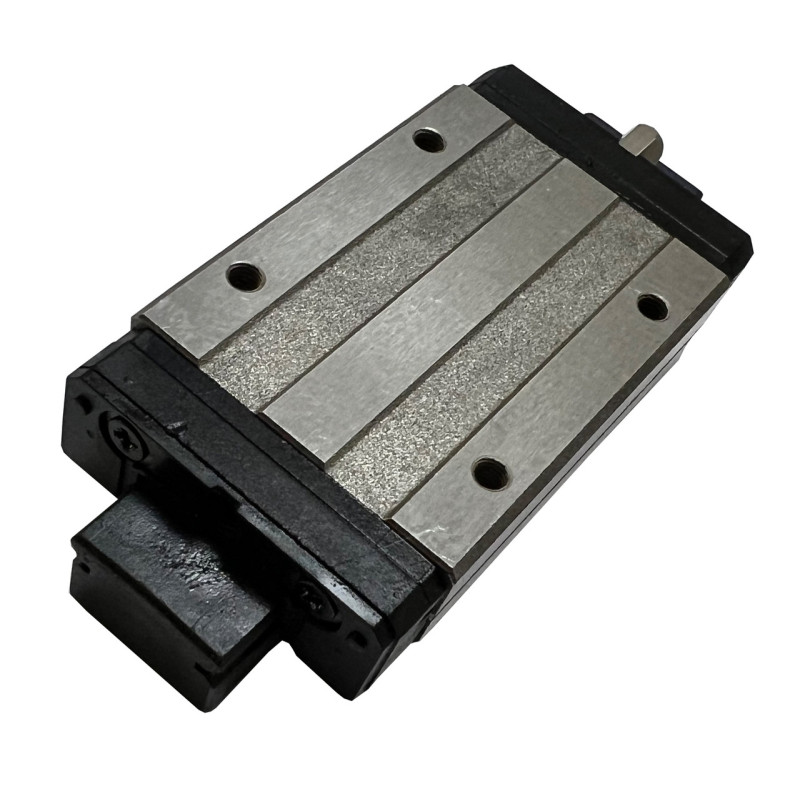

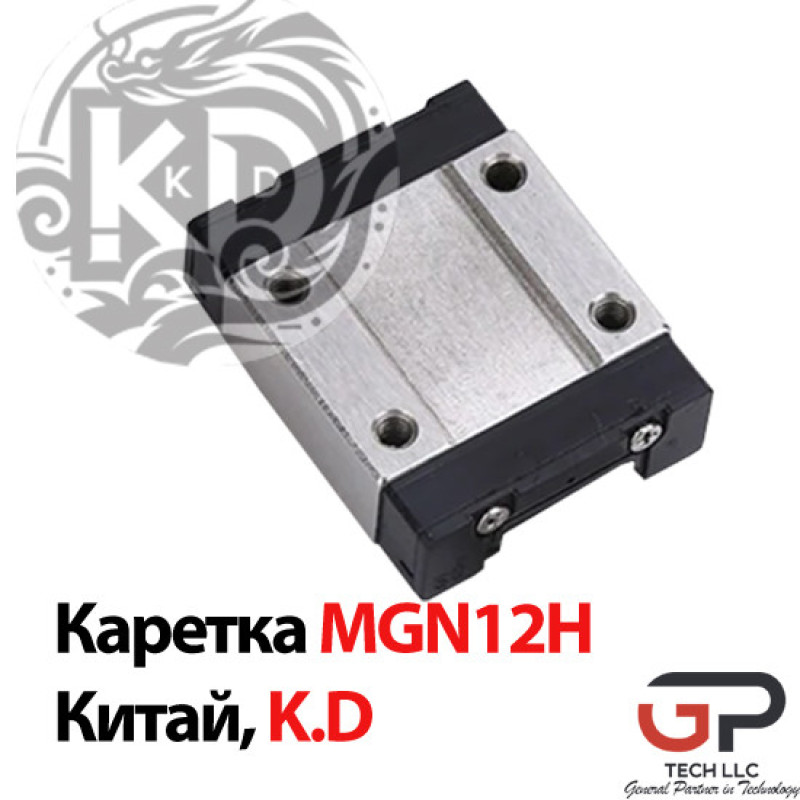

Мініатюрний блок -каретка Серії MGN12H від компанії K.D для направляючих MGNR12, Ціна без ПДВ
Компанія K.D пропонує високоякісні мініатюрні блоки, каретки серії MGN12H для направляючих серії MGNR12. Ця модель забезпечує точне переміщення і низький коефіцієнт тертя, що робить її ідеальною для використання в компактних і високошвидкісних системах. Мініатюрні каретки MGN12H відзначаються високою жорсткістю і здатністю витримувати значні навантаження при невеликих розмірах.

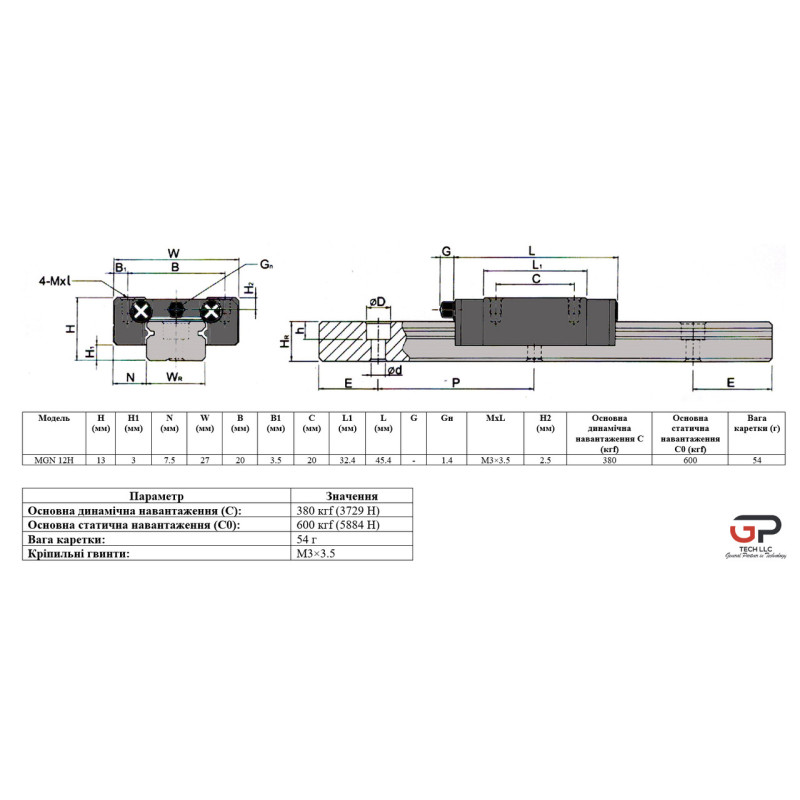

Характеристики та параметри
|
Модель |
H (мм) |
H1 (мм) |
N (мм) |
W (мм) |
B (мм) |
B1 (мм) |
C (мм) |
L1 (мм) |
L (мм) |
G |
Gн |
MxL |
H2 (мм) |
|
MGN 12H |
13 |
3 |
7.5 |
27 |
20 |
3.5 |
20 |
32.4 |
45.4 |
- |
1.4 |
M3×3.5 |
2.5 |
|
Параметр |
Значення |
|
Основна динамічна навантаження (C): |
380 кгf (3729 Н) |
|
Основна статична навантаження (C0): |
600 кгf (5884 Н) |
|
Вага каретки: |
54 г |
|
Кріпильні гвинти: |
M3×3.5 |
Придатні направляючі
|
Модель |
Ширина направляючої (Wр) |
Висота направляючої (Hр) |
Діаметр отвору (D) |
Відстань між отворами (h) |
Діаметр отвору (d) |
Відстань між кріпильними отворами (P) |
Довжина кріпильного гвинта (E) |
Кріпильні гвинти |
Вага направляючої (кг/м) |
|
MGNR 12H |
12 мм |
8 мм |
6 мм |
4.5 мм |
4.5 мм |
35 мм |
10 мм |
M3×8 |
0.65 |
Призначення та застосування
Мініатюрні каретки серії MGN12H широко використовуються в таких галузях:
- Автоматизація і робототехніка: Застосовуються в системах, де потрібна висока точність і надійність переміщення.
- Медичне обладнання: Використовуються в медичних приладах для забезпечення точного переміщення компонентів.
- Прецизійні інструменти: Забезпечують високоточне переміщення в інструментах для точного механічного оброблення.
- Оптичні прилади: Застосовуються в оптичних системах для забезпечення точного позиціонування оптичних елементів.
- Електронне обладнання: Використовуються в різних електронних пристроях для забезпечення плавного і точного переміщення.
- Обладнання для вимірювань і контролю: Застосовуються в приладах для точного вимірювання і контролю параметрів.
Замовлення та додаткова інформація
Для отримання додаткової інформації та замовлення мініатюрних блоків для направляючих MGN12H від компанії K.D, будь ласка, зв'яжіться з нашими менеджерами або відвідайте наш веб-сайт. Ми завжди готові надати консультацію та допомогу у виборі оптимального рішення для вашого обладнання.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 13 |
| Динамічне навантаження (Н) | 3729 |
| Довжина каретки (L) | 45.4 |
| Розмір каретки | 12 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 5884 |
| Ширина каретки (W) | 27 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
