Мініатюрний блок -каретка Серії MGN9C від компанії K.D для направляючих MGNR9
Оплата з ПДВ — для отримання рахунку з ПДВ зверніться до відділу продажів ТОВ "ГП-ТЕХ"

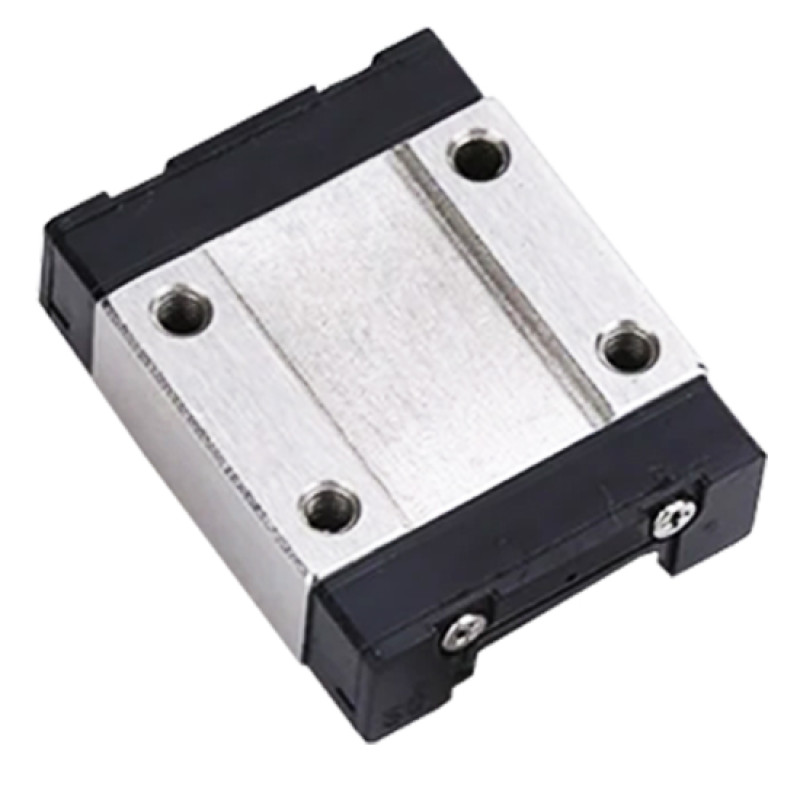

Компанія K.D пропонує високоякісні мініатюрні блоки, каретки серії MGN9C для направляючих серії MGNR9. Ця модель забезпечує точне переміщення і низький коефіцієнт тертя, що робить її ідеальною для використання в компактних і високошвидкісних системах. Мініатюрні каретки MGN9C відзначаються високою жорсткістю і здатністю витримувати значні навантаження при невеликих розмірах.

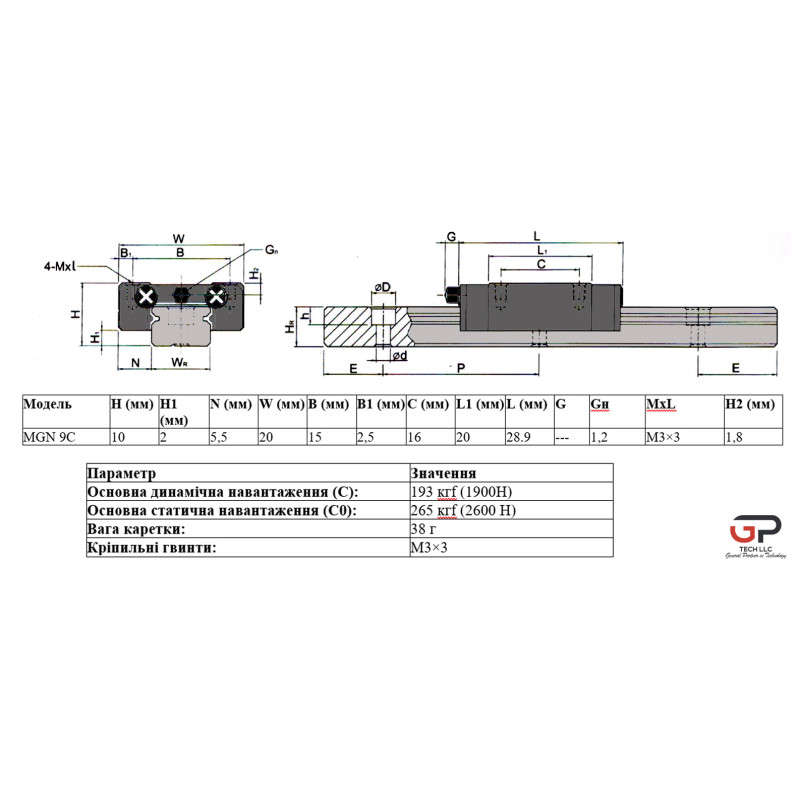

Характеристики та параметри
|
Модель |
H (мм) |
H1 (мм) |
N (мм) |
W (мм) |
B (мм) |
B1 (мм) |
C (мм) |
L1 (мм) |
L (мм) |
G |
Gн |
MxL |
H2 (мм) |
|
MGN 9C |
10 |
2 |
5,5 |
20 |
15 |
2,5 |
16 |
20 |
28.9 |
--- |
1,2 |
M3×3 |
1,8 |
|
Параметр |
Значення |
|
Основна динамічна навантаження (C): |
193 кгf (1900Н) |
|
Основна статична навантаження (C0): |
265 кгf (2600 Н) |
|
Вага каретки: |
38 г |
|
Кріпильні гвинти: |
M3×3 |
Придатні направляючі
|
Модель |
Ширина направляючої (Wр) |
Висота направляючої (Hр) |
Діаметр отвору (D) |
Глибина (h) |
Діаметр отвору (d) |
Відстань між кріпильними отворами (P) |
Параметр відступов (E) |
Кріпильні гвинти |
Вага направляючої (кг/м) |
|
MGNR 9 |
9 мм |
6,5 мм |
6 мм |
3,5 мм |
3,5 мм |
20 мм |
по запиту, мм |
M3×8 |
0,38 |
Призначення та застосування
Мініатюрні каретки серії MGN9C широко використовуються в таких галузях:
- Автоматизація і робототехніка: Застосовуються в системах, де потрібна висока точність і надійність переміщення.
- Медичне обладнання: Використовуються в медичних приладах для забезпечення точного переміщення компонентів.
- Прецизійні інструменти: Забезпечують високоточне переміщення в інструментах для точного механічного оброблення.
- Оптичні прилади: Застосовуються в оптичних системах для забезпечення точного позиціонування оптичних елементів.
- Електронне обладнання: Використовуються в різних електронних пристроях для забезпечення плавного і точного переміщення.
- Обладнання для вимірювань і контролю: Застосовуються в приладах для точного вимірювання і контролю параметрів.
Замовлення та додаткова інформація
Для отримання додаткової інформації та замовлення мініатюрних блоків для направляючих MGN9C від компанії K.D, будь ласка, зв'яжіться з нашими менеджерами або відвідайте наш веб-сайт. Ми завжди готові надати консультацію та допомогу у виборі оптимального рішення для вашого обладнання.
