Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/

купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.

Каретка або як називають блок MGN7CZ0HM призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN MGNR/MGWR. Каретка з напрямною призначена для системи лінійного переміщення.

Ціни вказані з ПДВ.

Застосування лінійних напрямних та кареток

Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.

Мініатюрні каретки від компанії HIWIN серії MGN/MGW призначені для переміщення невеликих, компактних та легких вузлів. Широке застосування мініатюрні каретки знайшли в роботобудуванні, принтерах, медичному обладнанні, машинобудуванні, вимоги в яких висока точність і компактний дизайн і розмір.

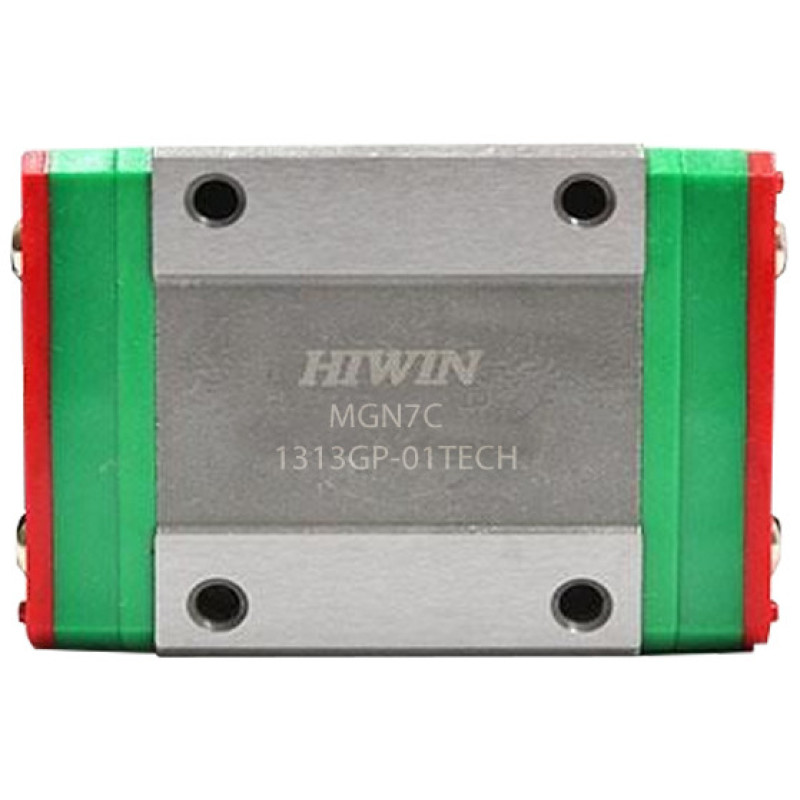

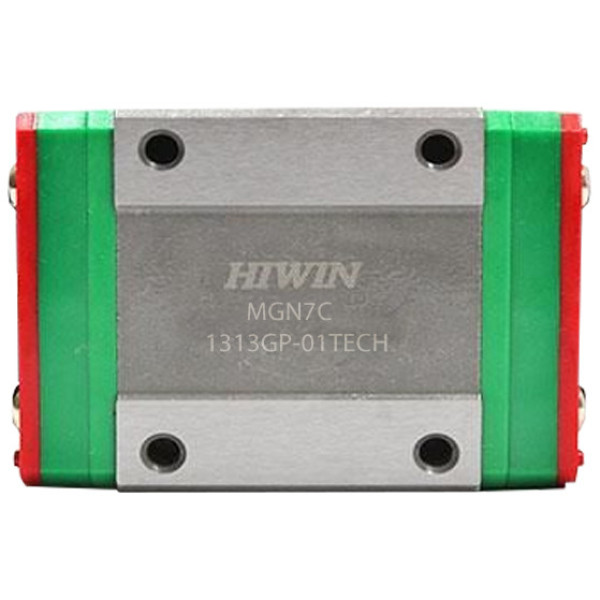

Каретка серії MGN7CZ0HM від компанії Hiwin

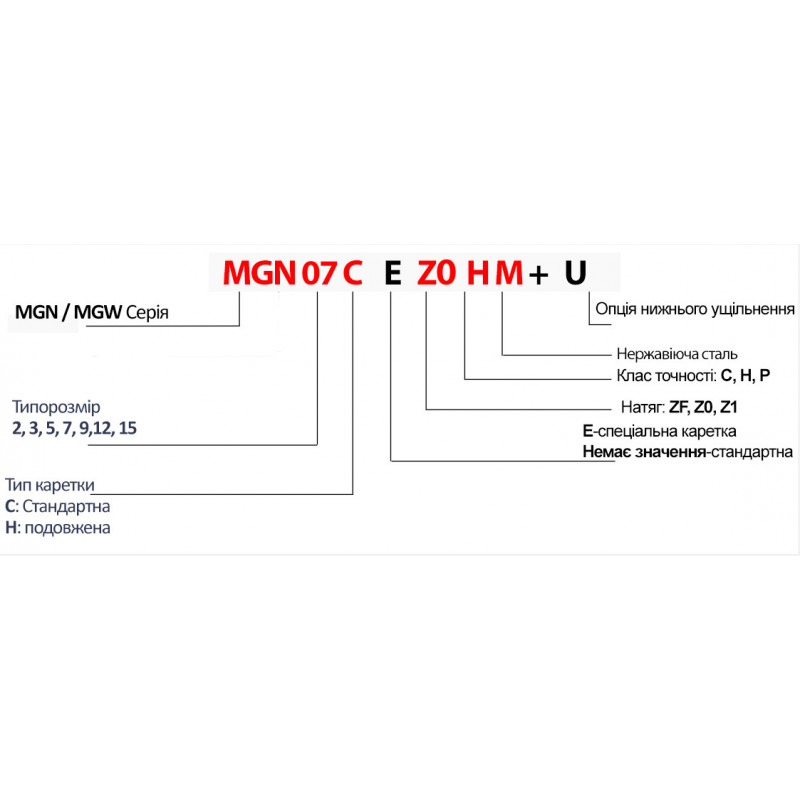

Опис коду для замовлення

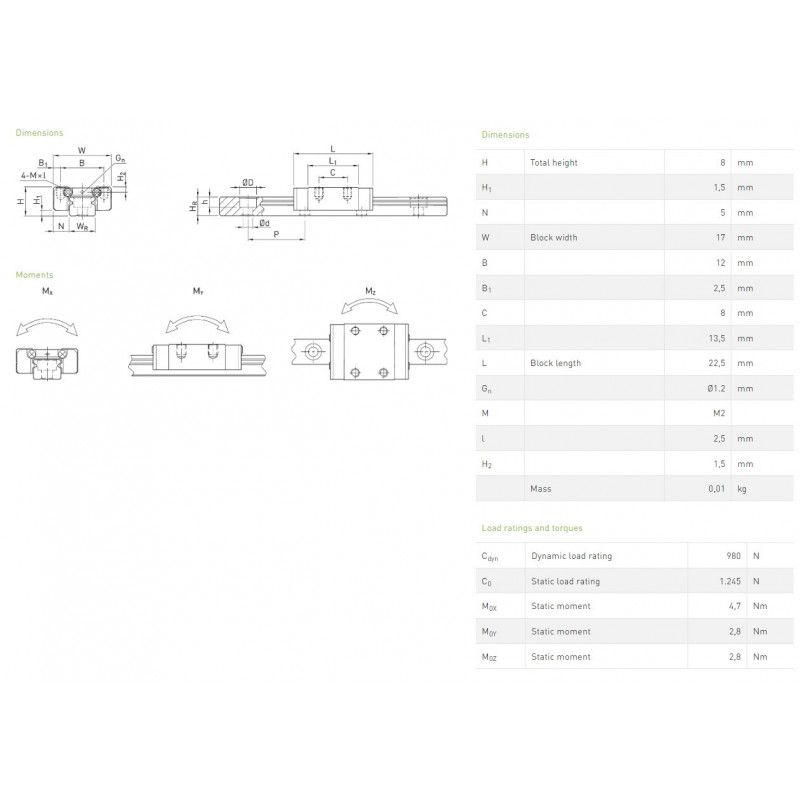

H

H1

N

W

B

B1

C

L1

L

Gn

M

l

H2



Висота





Ширина









Довжина









Вага

8

1,5

5

17

12

2,5

8

13,5

22,5

Ø1.2

M2

2,5

1,5

0,01



Cdyn

Динамическая нагрузка

980

Н

C0

Статическая нагрузка

1,245

Н

M0X

Статический момент

4,7

Нм

M0Y

Статический момент

2,8

Нм

M0Z

Статический момент

2,8

Нм

 Каретка мініатюрної серії призначена в роботі з лінійною напрямною серією MGNR07R

Виробник
Країна виробник Тайвань
Загальні
Висота Каретки (H) 8
Динамічне навантаження (Н) 980
Довжина каретки (L) 22.5
Натяг каретки Z0 (легкий попередній натяг)
Розмір каретки 7
Серія Каретки MGN
Статичне навантаження (Н) 1245
Ширина каретки (W) 17
Рейкові Напрямні Hiwin
Тип навантаження C (високе навантаження)
Клас точності H
