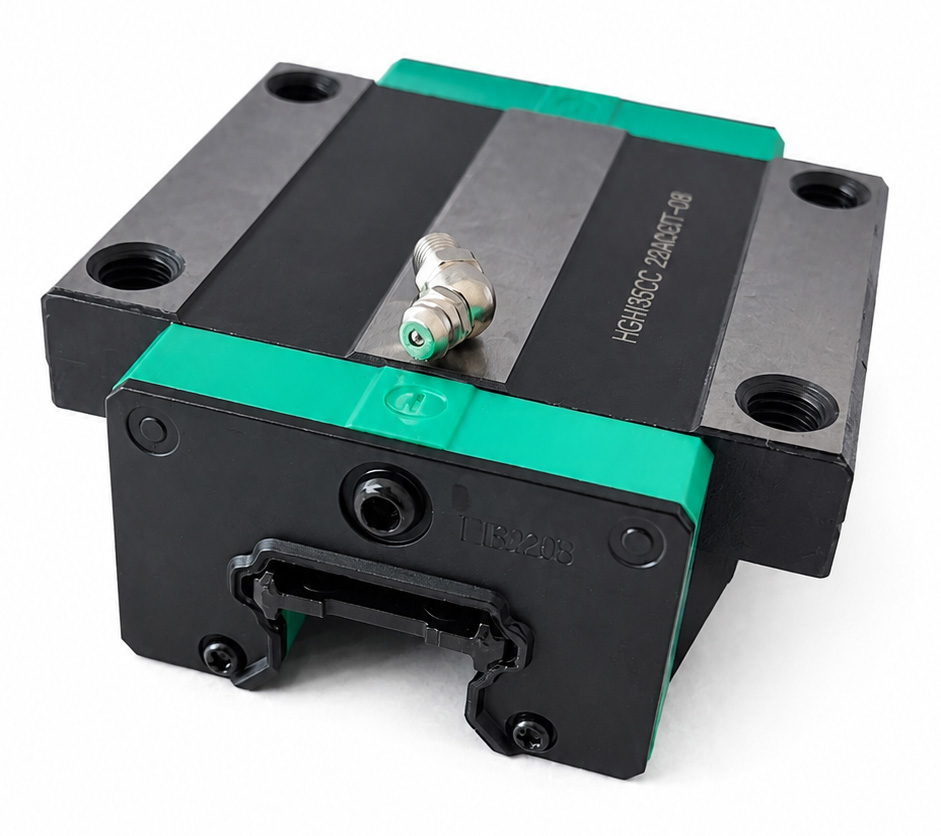

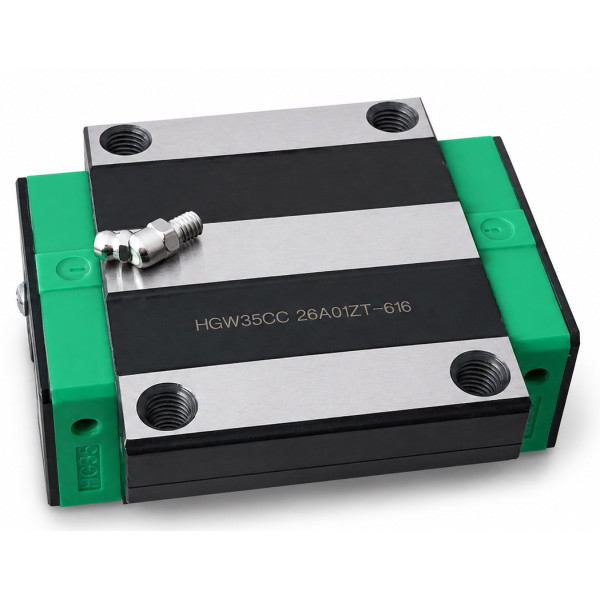

Каретка лінійна HGWKD35CCZ0H для напрямної HGR35, виробник K.D
1403 грн
- Виробник: K.D
- Модель: HGW35CCZ0H_K
- Наявність:В наявності
Каретка лінійна фланцева HGW35CCZ0H для напрямної HGR35, тип HGW35, виробник K.D
Ціна вказана без ПДВ.
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Каретки постачаються окремо або в комплекті з напрямними HGRKD35R.
Технічні характеристики каретки HGW35CCZ0H
|
Параметр |
Значення |
Одиниці |
|
Висота каретки (H) |
48 |
мм |
|
Загальна ширина (W) |
100 |
мм |
|
Відстань між монтажними отворами (B) |
82 |
мм |
|
(L₁) |
70 |
мм |
|
Загальна довжина (L) |
112.4 |
мм |
|
Висота від основи до центру отвору (h) |
12 |
мм |
|
Глибина монтажного отвору (T₂) |
13 |
мм |
|
Розмір гвинта |
M8×10 |
— |
|
Вага однієї каретки |
≈ 1.56 |
кг |
Навантажувальні характеристики
|
Параметр |
Значення |
Одиниці |
|
Динамічна навантажувальна здатність (C) |
42.52 |
кН |
|
Статична навантажувальна здатність (Co) |
102.87 |
кН |
|
Статичний момент навколо осі R (MR) |
1,73 |
кН·м |
|
Статичний момент навколо осі P (MP) |
1.2 |
кН·м |
|
Статичний момент навколо осі Y (MY) |
1.2 |
кН·м |
Примітка:
1 кН = 1000 Н ≈ 102 кг.
Наприклад: 39,2 × 1000 Н / 9,81 ≈ 3940 кг динамічного навантаження.
Розшифровка коду HGW35CCZ0H
|
Елемент |
Опис |
|
HGW |
Тип каретки — фланцева (верхнє або нижнє кріплення) |
|
35 |
Розмір під напрямну HGR35 |
|
CC |
Високе навантаження, кріплення зверху або знизу |
|
Z0 |
Легке попереднє навантаження (0–3 мкм) |
|
H |
Клас точності — високий |
|
KD |
Виробник — K.D (Китай) |
Опис і особливості каретки HGW35CCZ0H
Каретка HGW35CCZ0H — це фланцева лінійна каретка з подовженим корпусом, призначена для напрямної HGR35.
Вона забезпечує високу вантажопідйомність, точність позиціювання та жорсткість конструкції, що особливо важливо для верстатів ЧПК та автоматизованих систем.
Основні переваги:
- Стабільність: фланцева база гарантує надійну фіксацію на напрямній;
- Точність: високий клас H забезпечує плавний рух без люфту;
- Міцність: корпус і доріжки кочення виготовлені з термообробленої сталі;
- Захист: двосторонні ущільнення й мастильні отвори для регулярного обслуговування;
- Монтаж: універсальне кріплення зверху або знизу, стандартні отвори M8×10;
- Сумісність: повна відповідність напрямним серії HGRKD35R.
Сумісність
Каретка HGW35CCZ0H використовується з напрямними серії HGRKD35R (тип HGR35).
Може комбінуватись із блочними каретками HGH35CAZ0H у спільних системах для симетричного навантаження або парного монтажу.
Застосування
- Верстати з ЧПК: фрезерні, токарні, свердлильні, гравірувальні
- Лазерні, плазмові та гідрорізальні системи
- Роботизовані маніпулятори, портальні осі
- Метало- та деревообробне обладнання
- Вимірювальні системи, портали та промислові столи
- Позиціонуючі вузли в автоматизованих лініях
Інформація для замовлення
|
Параметр |
Значення |
|
Модель |
HGW35CCZ0H |
|
Серія |
HGWCCKD35 |
|
Тип |
Фланцева каретка |
|
Клас точності |
H (високий) |
|
Попереднє навантаження |
Z0 (легке) |
|
Виробник |
K.D (Китай) |
|
Напрямна |
HGRKD35R |
|
Гарантія |
12 місяців від ТОВ «ГП-ТЕХ» |
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 48 |
| Динамічне навантаження (Н) | 49520 |
| Довжина каретки (L) | 112,4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 35 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 102870 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 100 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
