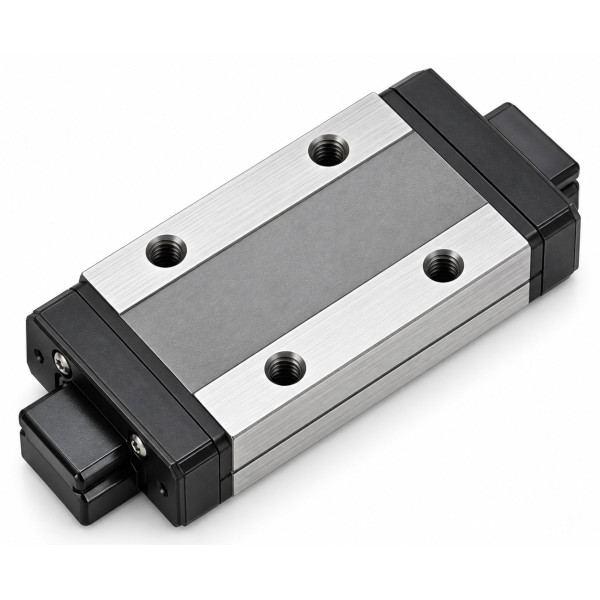

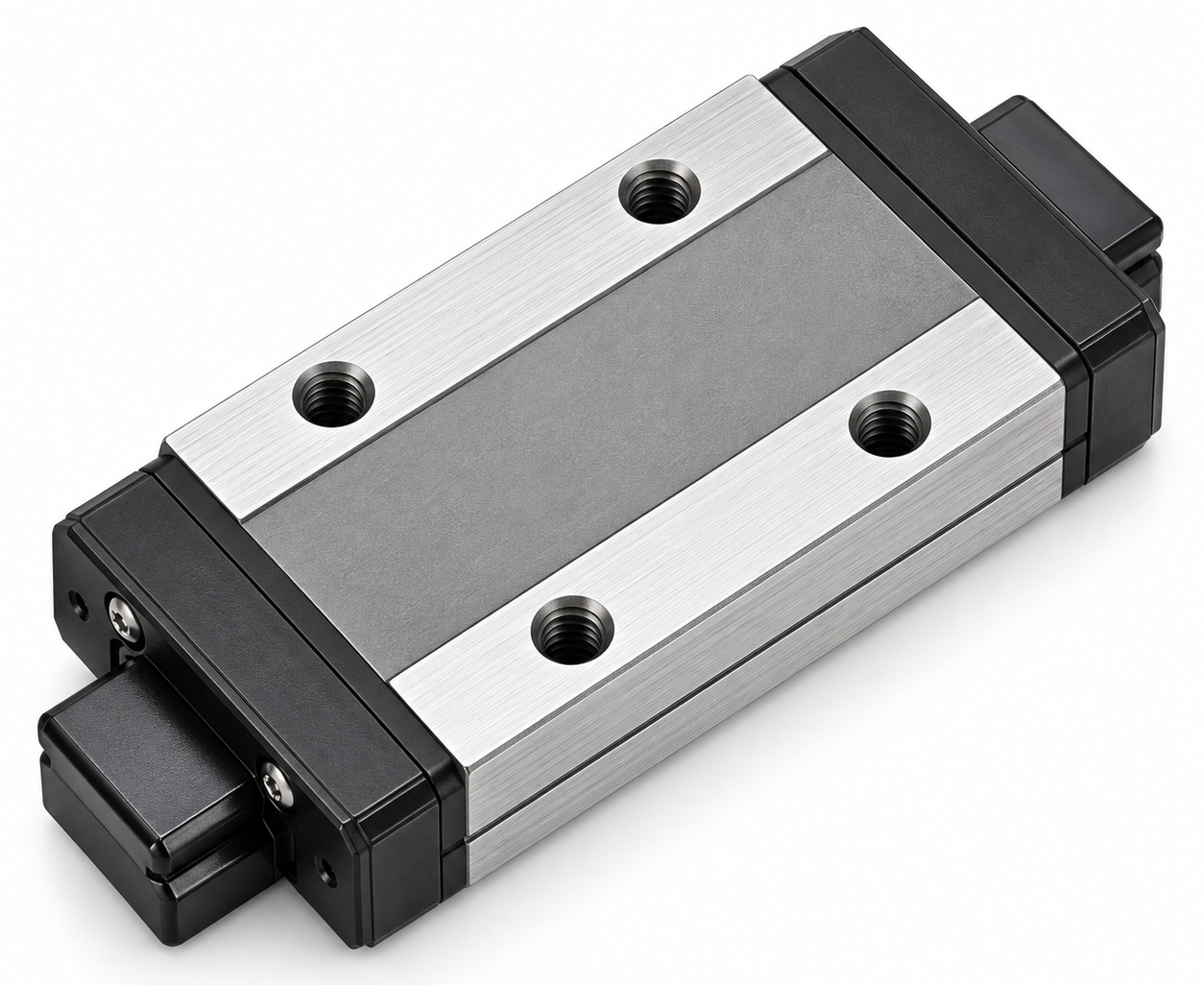

Мініатюрний блок -каретка Серії MGN7H від компанії K.D для направляючих MGNR7
Ціна вказана без ПДВ
Оплата з ПДВ також можлива — для отримання рахунку з ПДВ зверніться до відділу продажів ТОВ "ГП-ТЕХ"
Компанія K.D пропонує високоякісні мініатюрні блоки, каретки серії MGN7H для направляючих серії MGNR7. Ця модель забезпечує точне переміщення і низький коефіцієнт тертя, що робить її ідеальною для використання в компактних і високошвидкісних системах. Мініатюрні каретки MGN7H відзначаються високою жорсткістю і здатністю витримувати значні навантаження при невеликих розмірах.
Характеристики та параметри
|
Модель |
H (мм) |
H1 (мм) |
N (мм) |
W (мм) |
B (мм) |
B1 (мм) |
C (мм) |
L1 (мм) |
L (мм) |
G |
Gн |
MxL |
H2 (мм) |
|
MGN 7H |
8 |
1.5 |
5 |
17 |
12 |
2,5 |
13 |
21.8 |
30.8 |
--- |
1,2 |
M2×2.5 |
1,5 |
|
Параметр |
Значення |
|
Основна динамічна навантаження (C): |
137 кгf (1370 Н) |
|
Основна статична навантаження (C0): |
196 кгf (1960 Н) |
|
Вага каретки: |
20 г |
|
Кріпильні гвинти: |
M2×2.5 |
Придатні направляючі
|
Модель |
Ширина направляючої (Wр) |
Висота направляючої (Hр) |
Діаметр отвору (D) |
Глибина (h) |
Діаметр отвору (d) |
Відстань між кріпильними отворами (P) |
Параметр відступов (E) |
Кріпильні гвинти |
Вага направляючої (кг/м) |
|
MGNR 7 |
7 мм |
4.8 мм |
4.2 мм |
2.3 мм |
2,4 мм |
15 мм |
по запиту, мм |
M2×2,5 |
0,20 |
Призначення та застосування
Мініатюрні каретки серії MGN7H широко використовуються в таких галузях:
- Автоматизація і робототехніка: Застосовуються в системах, де потрібна висока точність і надійність переміщення.
- Медичне обладнання: Використовуються в медичних приладах для забезпечення точного переміщення компонентів.
- Прецизійні інструменти: Забезпечують високоточне переміщення в інструментах для точного механічного оброблення.
- Оптичні прилади: Застосовуються в оптичних системах для забезпечення точного позиціонування оптичних елементів.
- Електронне обладнання: Використовуються в різних електронних пристроях для забезпечення плавного і точного переміщення.
- Обладнання для вимірювань і контролю: Застосовуються в приладах для точного вимірювання і контролю параметрів.
Замовлення та додаткова інформація
Для отримання додаткової інформації та замовлення мініатюрних блоків для направляючих MGN7H від компанії K.D, будь ласка, зв'яжіться з нашими менеджерами або відвідайте наш веб-сайт. Ми завжди готові надати консультацію та допомогу у виборі оптимального рішення для вашого обладнання.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 8 |
| Динамічне навантаження (Н) | 1370 |
| Довжина каретки (L) | 30,8 |
| Розмір каретки | 7 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 1960 |
| Ширина каретки (W) | 17 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
