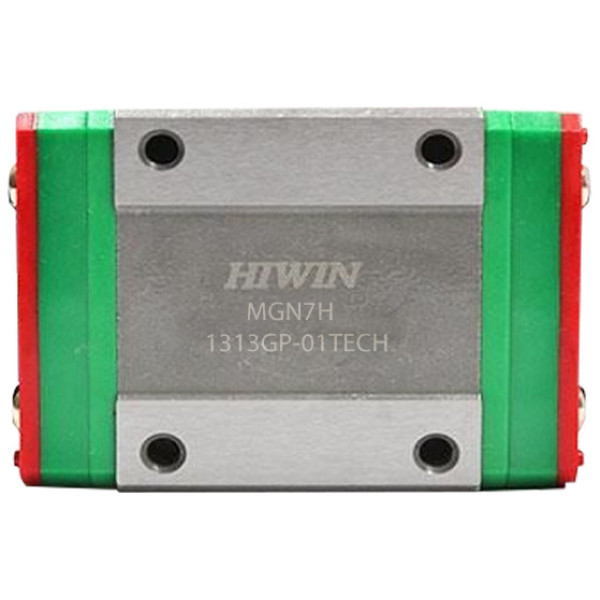

Каретка HIWIN, MGN7HZ0HM, Ціна з ПДВ
1263 грн
- Виробник: Hiwin
- Модель: MGN7HZ0HM
- Наявність:В наявності
Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок MGN07HZ0HM призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN MGNR/MGWR. Каретка з напрямною призначена для системи лінійного переміщення.
Ціни вказані з ПДВ.
Застосування лінійних напрямних та кареток
Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.
Мініатюрні каретки від компанії HIWIN серії MGN/MGW призначені для переміщення невеликих, компактних та легких вузлів. Широке застосування мініатюрні каретки знайшли в роботобудуванні, принтерах, медичному обладнанні, машинобудуванні, вимоги в яких висока точність і компактний дизайн і розмір.

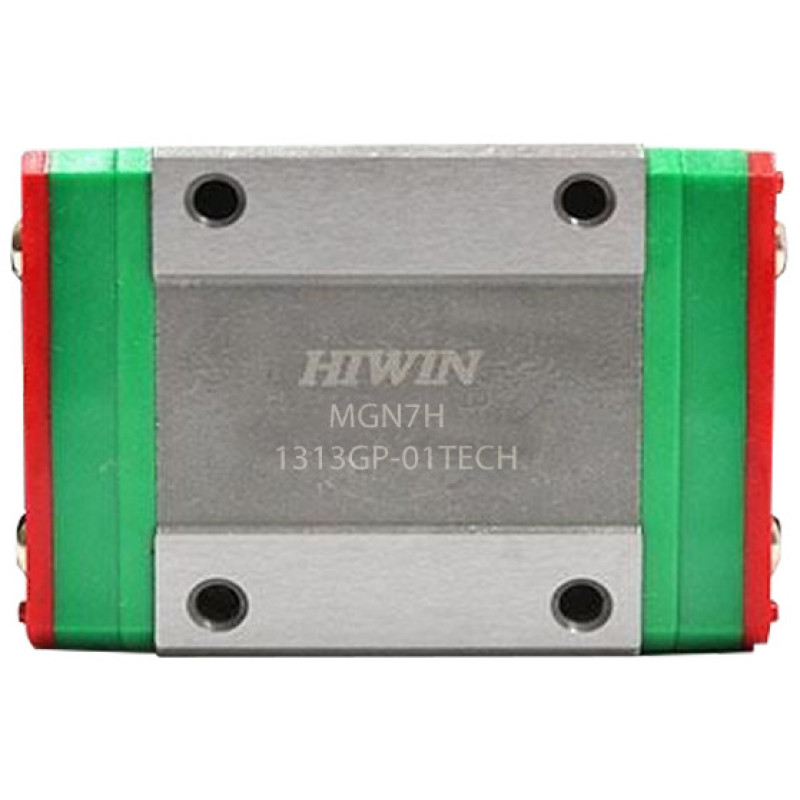

Каретка серії MGN7HZ0HM від компанії Hiwin

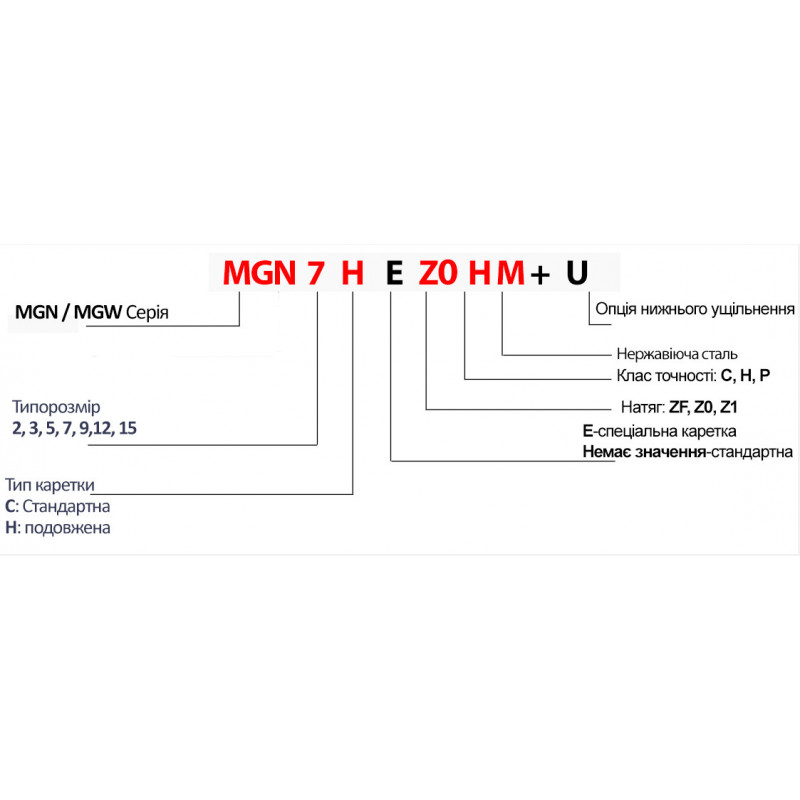

Опис коду для замовлення
|

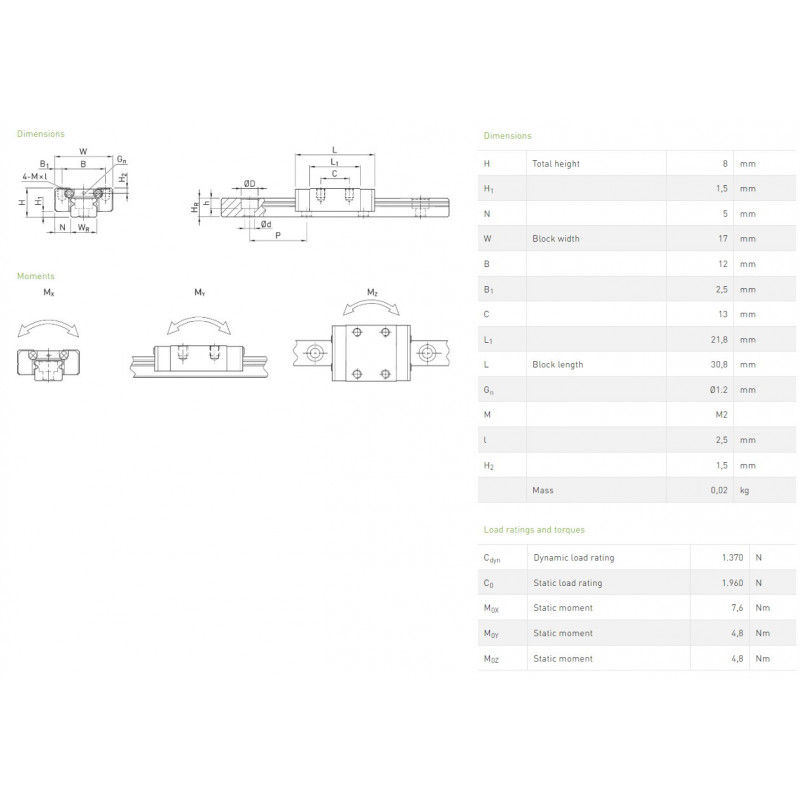

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
Gn |
M |
l |
H2 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
Вага |
|
8 |
1,5 |
5 |
17 |
12 |
2,5 |
13 |
21.8 |
30.8 |
Ø1.2 |
M2 |
2,5 |
1,5 |
0,02 |
|
Cdyn |
Динамическая нагрузка |
1.370 |
Н |
|
C0 |
Статическая нагрузка |
1.960 |
Н |
|
M0X |
Статический момент |
7.6 |
Нм |
|
M0Y |
Статический момент |
4,8 |
Нм |
|
M0Z |
Статический момент |
4,8 |
Нм |
Каретка мініатюрної серії призначена в роботі з лінійною напрямною серією MGNR07R
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 8 |
| Динамічне навантаження (Н) | 1370 |
| Довжина каретки (L) | 30.8 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 7 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 1960 |
| Ширина каретки (W) | 17 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Клас точності | H |
