Каретка HIWIN, RGW65HCZAH, ціна з ПДВ
15209 грн
- Виробник: Hiwin
- Модель: RGW65HCZAH
- Наявність:Під замовлення

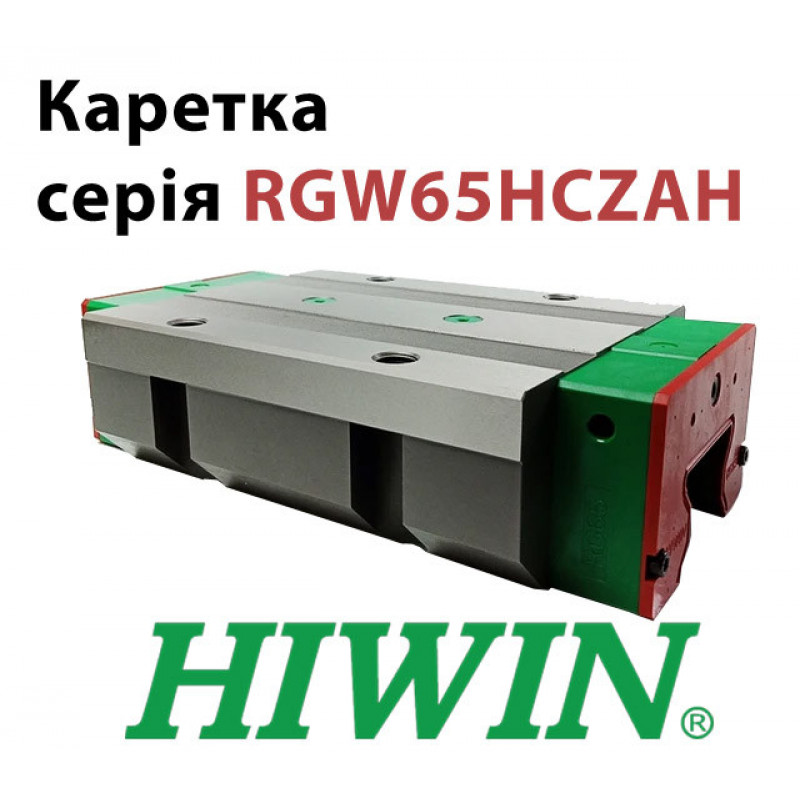

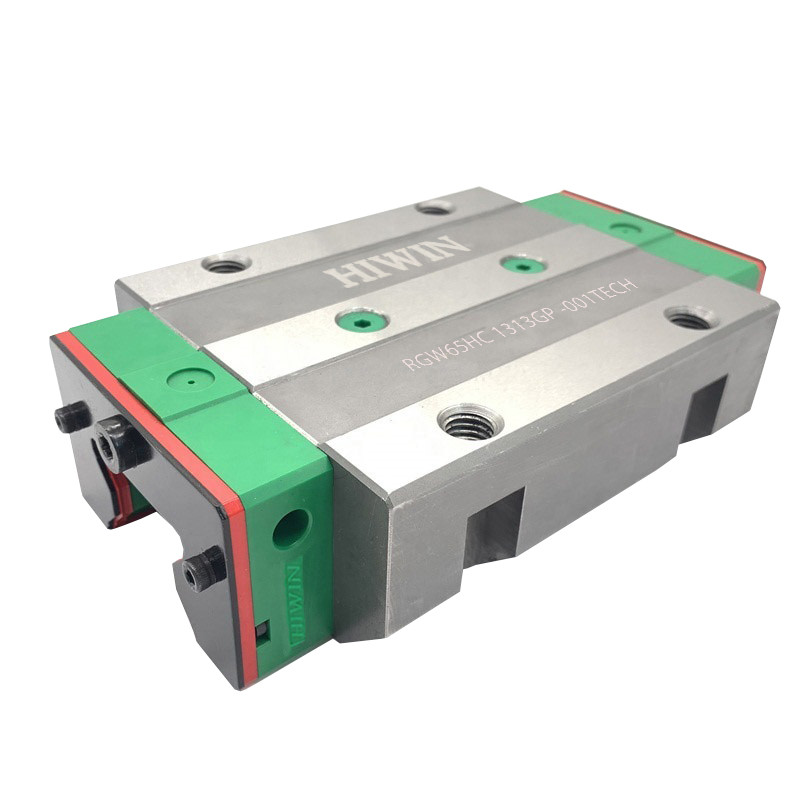

Фланцева Каретка або фланцевий Блок системи лінійного переміщення, RGW65HCZAH (ціна з ПДВ)
HIWIN RGW65HCZAH - це сучасний блок лінійних напрямних, призначений для високоточних і високонавантажених застосувань. Будучи частиною відомої серії RGH, цей блок покликаний забезпечити неперевершену точність і міцність у системах лінійного переміщення.
Дослідіть ефективність роликового блоку RGW65HCZAH у лінійних переміщувальних системах. У серії RG HIWIN перевага роликів перед кульками - велика площа контакту, підвищена вантажопідйомність і поліпшена жорсткість.
Основні характеристики RGW65HCZAH :
- - Висока жорсткість для великих навантажень: Спеціально розроблений для роботи з великими навантаженнями, блок RGW65HCZAH зберігає високу жорсткість, що робить його ідеальним для промислового обладнання та систем автоматизації.
- - Зручність верхнього монтажу: Конструкція блоку з верхнім монтажем спрощує встановлення, забезпечуючи легке й ефективне налаштування.
- - Точність і точність: Оснащений середнім попереднім натягом (ZA), RGW65HCZAH забезпечує виняткову точність, що дуже важливо для додатків, які потребують точного позиціонування.
ТОВ ГП-ТЕХ, офіційний дистриб'ютор HIWIN, пропонує гарантовану якість і сервіс в Україні. Детальніше на сайті hiwin.de.
Обирайте сертифікованих постачальників для гарантованої якості та виробничої гарантії HIWIN.
Фланцева Каретка (Блок або каретка) RGW65HCZAH , що використовуються з лінійними і рейковими напрямними HIWIN, призначені для поліпшення лінійного переміщення. Ціни включають ПДВ.
Каретка з направляючою оптимізує лінійне переміщення, забезпечуючи легке керування, надійність і підвищену точність для вашого обладнання.
Застосування серії RG HIWIN поширюється на різне обладнання, включно з обробними та фрезерними верстатами з ЧПК, шліфувальними верстатами, обладнанням для різання металів, автоматичними та транспортними пристроями, вимірювальним обладнанням, а також іншим обладнанням, яке потребує високої точності позиціонування.
Каретка (Лінійний підшипник) RGW65HCZAH працює в парі з напрямними серії RGR65R4000H и RGR65T4000H від компанії Hiwin.
|

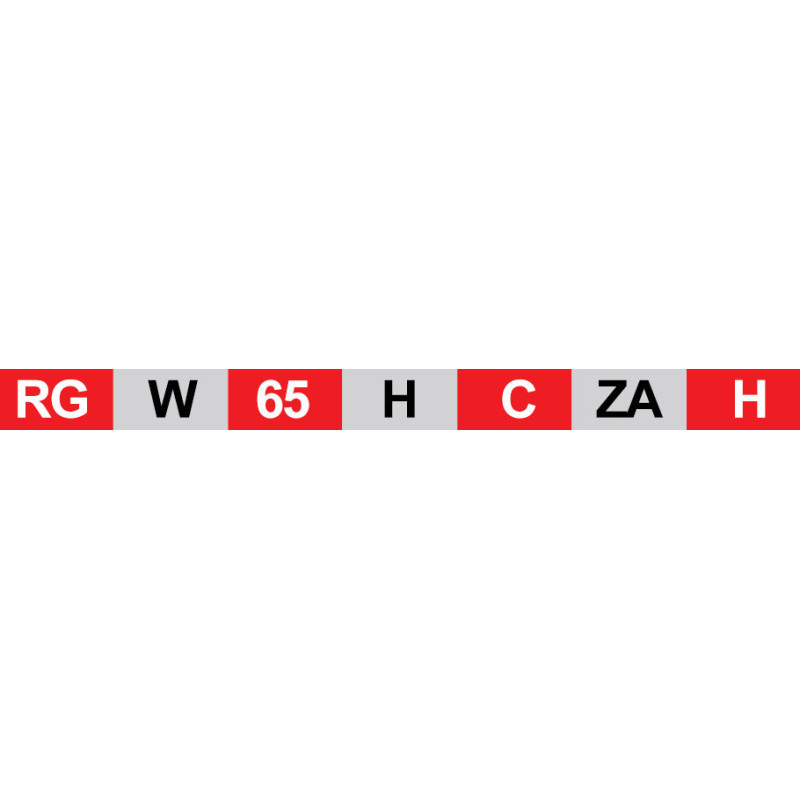

Категорія |
Параметр |
|
Серія |
RG |
|
Тип |
Фланцевий блок (W) |
|
Розмір (RG) |
65 |
|
Клас навантаження |
Дуже важке навантаження (H) |
|
Клас точності |
H |
|
Кріплення блоку |
Зверху або знизу (C) |
|
Ідентифікатор попереднього навантаження |
ZA |
|
Картридж Мастило |
(Немає значення) Стандарт |
|
Захист від пилу |
(Немає значення) Стандарт (SS) |
|
Країна походження |
Тайвань |
|
Торгова Марка |
HIWIN |
|

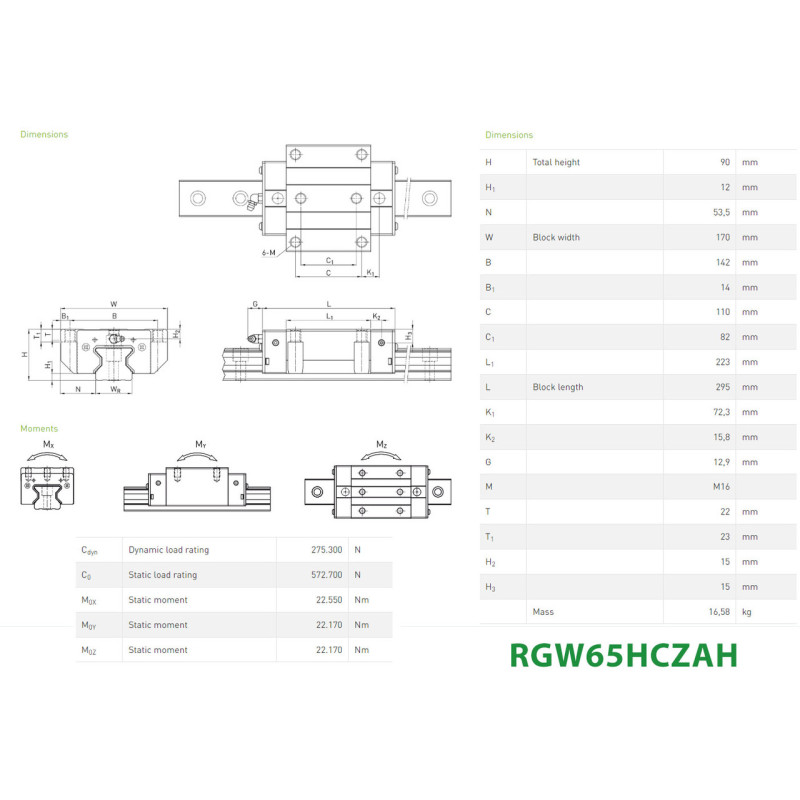

H |
H1 |
N |
W |
B |
B1 |
C |
C1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага,кг |
|
|
90 |
12 |
53.5 |
170 |
142 |
14 |
110 |
82 |
223 |
295 |
72.3 |
15.8 |
12.9 |
M16 |
22 |
23 |
15 |
15 |
16.58 |
*параметри вказані в мм
* Вага каретки в кг
|
Позначення |
Опис |
Величина |
Одиниці |
|
C_dyn |
Динамічна навантажувальна здатність |
275.300 |
Н |
|
C0 |
Статична навантажувальна здатність |
572.700 |
Н |
|
Mox |
Статичний момент |
22.550 |
Нм |
|
Moy |
Статичний момент |
22.170 |
Нм |
|
Moz |
Статичний момент |
22.170 |
Нм |
|
Ідентифікатор |
Попереднє навантаження |
Застосування |
|
ZA |
Середнє попереднє навантаження 0.07 - 0.09 Cdyn |
Потрібна висока точність |
На малюнку показано залежність між жорсткістю, опором тертю і номінальним терміном служби. Для моделей меншого розміру не рекомендується використовувати попередній натяг вище ZA, щоб уникнути зниження терміну служби, пов'язаного з попереднім натягом
Блок лінійних напрямних RGW65HCZAH є прикладом прагнення компанії HIWIN до досконалості в галузі технологій лінійного переміщення. Це ідеальний вибір для тих, хто шукає поєднання міцності, точності та довговічності у своїх системах лінійного переміщення.
- Ідеальне поєднання: Блок RGW65HCZAH призначений для інтеграції з рейковими напрямними HIWIN серії RGR, забезпечуючи повне й ефективне рішення для лінійного переміщення.
- Універсальні варіанти рейок: Сумісні рейки, як-от RGR65R4000H і RGR65T4000H, забезпечують гнучкість для задоволення різних потреб додатків.
- RGW65HCZAH (Конструкція з фланцевим блоком): Відома своєю міцністю, RGW65HCZAH чудово підходить для роботи з великими навантаженнями завдяки своїй широкій площі монтажу. Це робить її особливо ефективною в сценаріях, що вимагають розподілу великих сил або коли простір для установки є ключовим фактором.
- Гнучкість монтажу: RGW65HCZAH модель пропонує універсальні варіанти монтажу (зверху або знизу), що відповідає різноманітним вимогам установки.
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 90 |
| Динамічне навантаження (Н) | 275300 |
| Довжина каретки (L) | 295 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 65 |
| Серія Каретки | RG |
| Статичне навантаження (Н) | 572700 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 170 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
