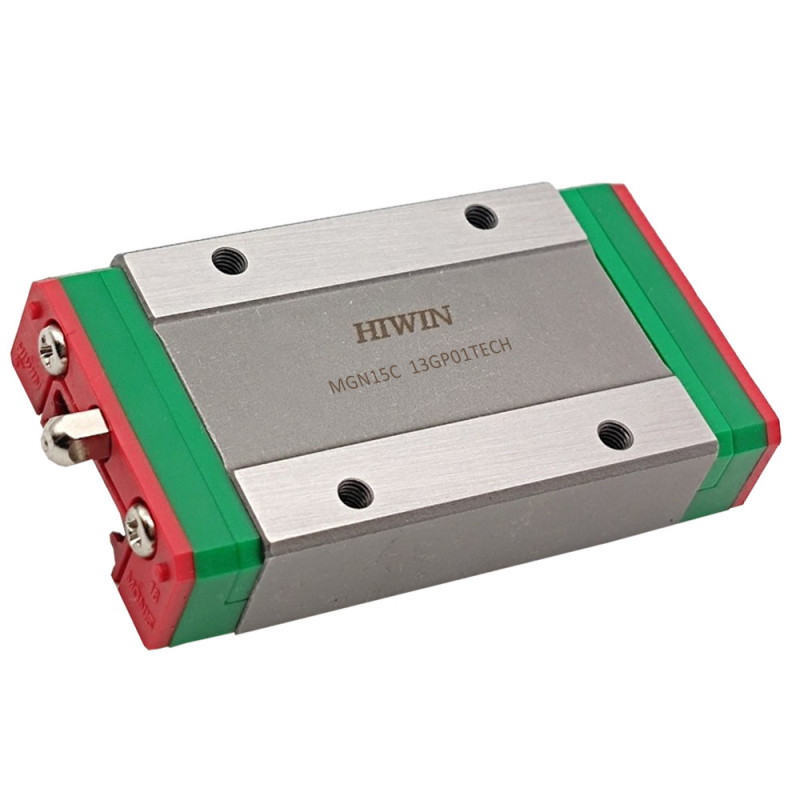

Каретка HIWIN,MGN15CZ1HM, Ціни з ПДВ.
1481 грн
- Производитель: Hiwin
- Модель: MGN15CZ1HM
- Наличие:Под заказ
Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине. http://www.hiwin.de/
покупайте у официальный представителей, получайте официальную гарантию от производителя.
Каретка или как называют блок MGN15CZ1HM предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN MGNR/MGWR. Каретка с направляющей предназначены для системы линейного перемещения.
Цены указаны с НДС.
Применение линейных направляющих и кареток
Каретки и Линейные направляющие предназначены для легкого и плавного управления линейным движением, неся нагрузки, для увеличения эффективности и точности работы вашего оборудования.
Миниатюрные каретки от компании HIWIN серии MGN/MGW предназначены для перемещения не больших, компактных и легких узлов. Широкое применение каретки миниатюрные нашли в роботостроении, принтерах, медицинском оборудовании, машиностроении, требования в которых высокая точность и компактный дизайн и размер.

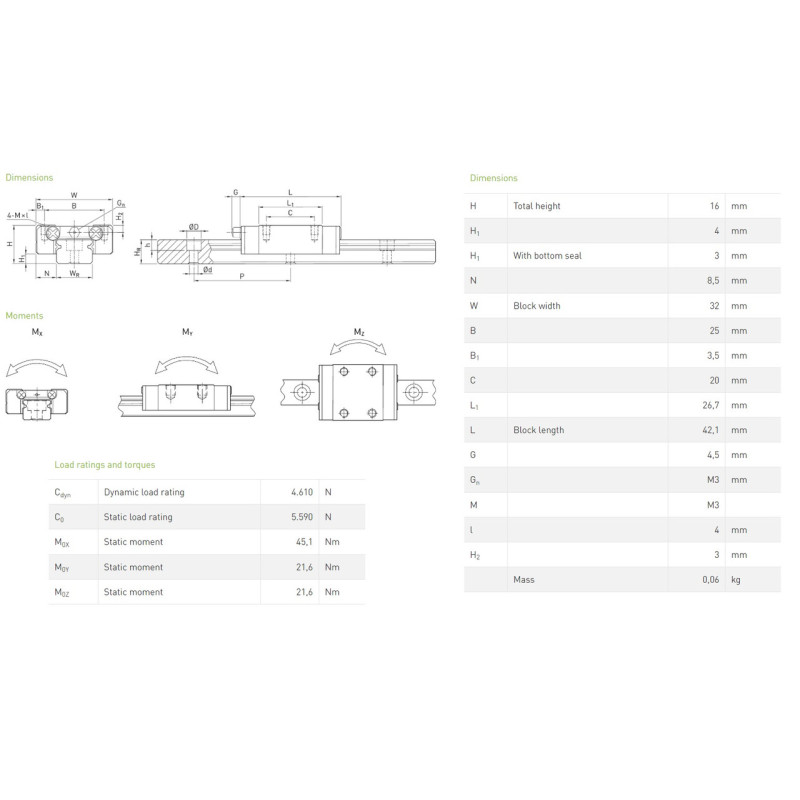

Каретка серии MGN15CZ1HM от компании Hiwin

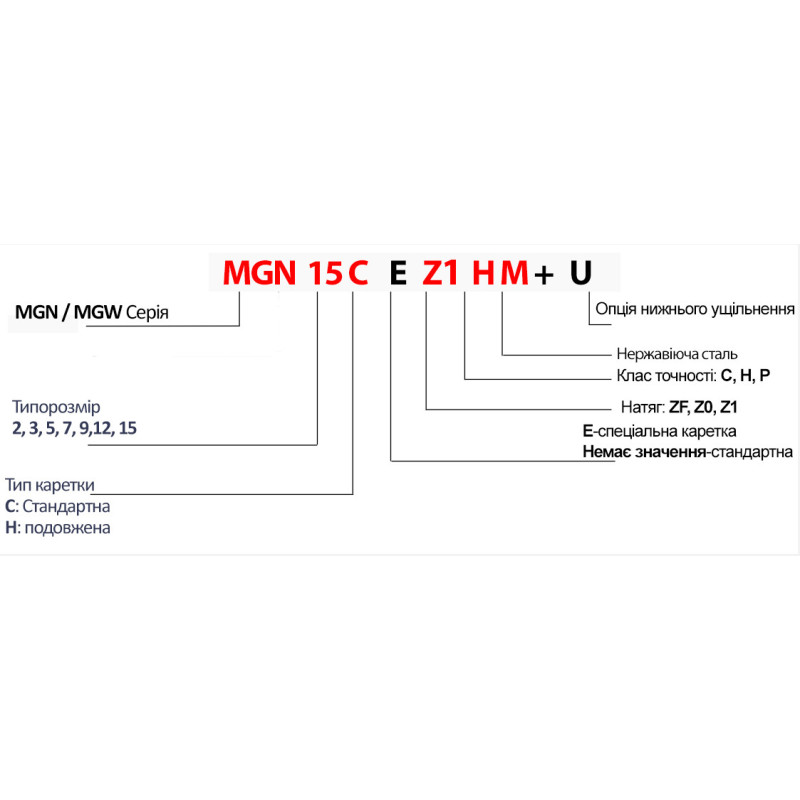

Описание кода для заказа
|
H |
H1 |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
G |
Gn |
M |
l |
H2 |
|
|
Высота |
|
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
|
Вес |
|
16 |
4 |
3 |
8,5 |
32 |
25 |
3,5 |
20 |
26,7 |
42,1 |
4,5 |
M3 |
M3 |
4 |
3 |
0,06 |
|
Cdyn |
Динамическая нагрузка |
4,610 |
Н |
|
C0 |
Статическая нагрузка |
5,590 |
Н |
|
M0X |
Статический момент |
41,5 |
Нм |
|
M0Y |
Статический момент |
21,6 |
Нм |
|
M0Z |
Статический момент |
21,6 |
Нм |
Каретка миниатюрной серии предназначена в работе с линейной направляющей серии MGNR15R
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 16 |
| Динамічне навантаження (Н) | 4610 |
| Довжина каретки (L) | 42.1 |
| Натяг каретки | Z1 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 5590 |
| Ширина каретки (W) | 32 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
