Каретка HIWIN, MGN9HZ1HM

Каретка HIWIN MGN9HZ1HM для миниатюрной направляющей серии MGNR9

Цена с НДС

HIWIN MGN09HZ1HM — это миниатюрная линейная каретка удлинённого типа для профильного рельса HIWIN MGNR9. Каретка применяется в компактных механизмах, где требуется точное, плавное и стабильное линейное перемещение при небольших габаритах узла.

Компания ООО ГП-ТЕХ является официальным партнером и представителем продукции компании HIWIN в Украине.

покупайте у официальный представителей, получайте официальную гарантию от производителя.

Каретка или как называют блок предназначен работы в комплекте с линейной направляющей, рельсовой направляющей HIWIN.

Данная модель относится к серии MGN — миниатюрным линейным направляющим HIWIN. Она хорошо подходит для оборудования, где важно сохранить малый размер конструкции, но при этом получить достаточную жёсткость, стабильность хода и надёжную работу при повторяющихся перемещениях.

Версия H означает удлинённый корпус каретки. По сравнению с короткой кареткой удлинённая модель лучше воспринимает нагрузку и моментные усилия. Это особенно важно, когда нагрузка установлена не строго по центру каретки, а имеет небольшой вынос, перекос или создаёт дополнительный рычаг.

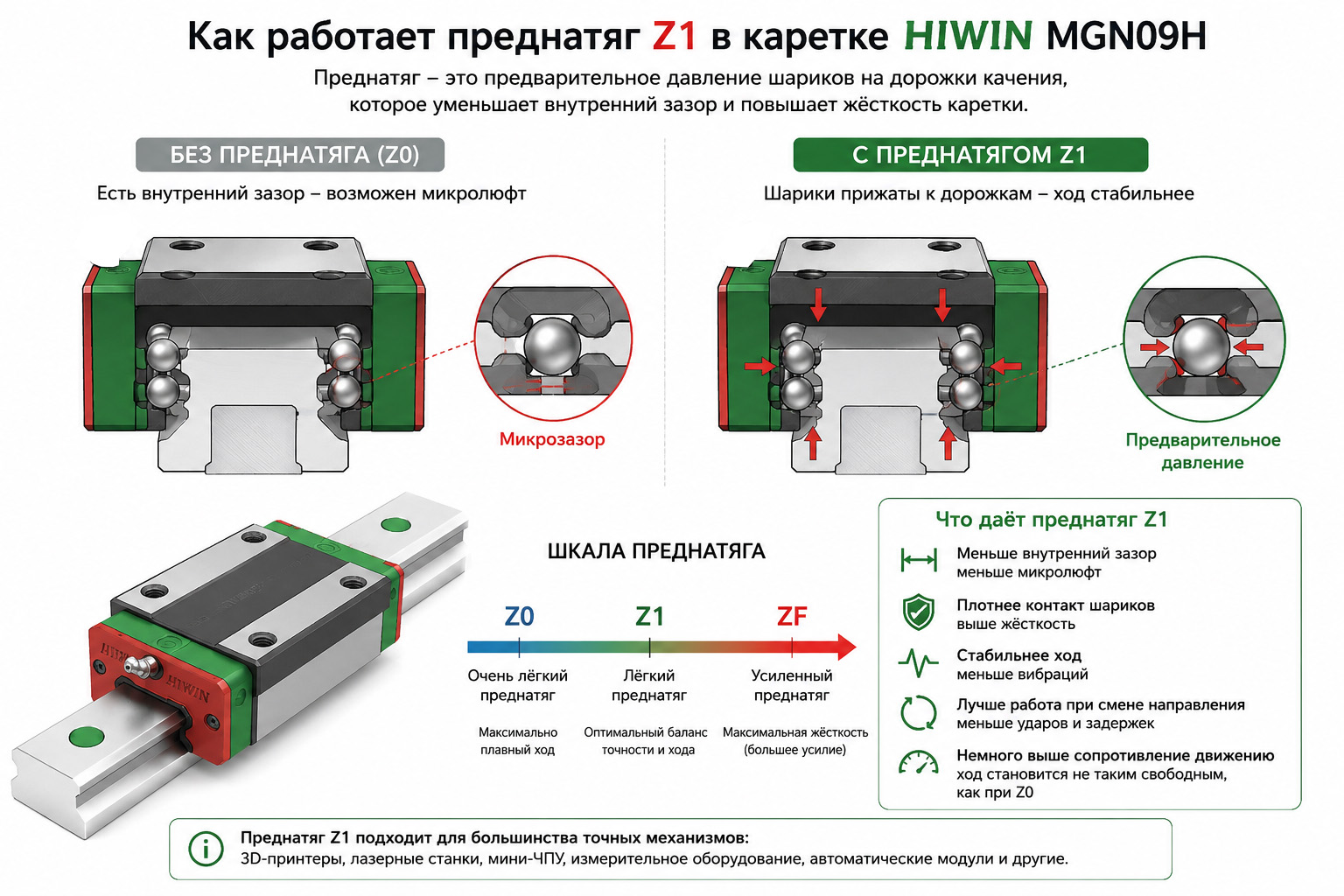

Преднатяг Z1 уменьшает внутренний зазор в шариковой системе, делает ход более собранным и повышает жёсткость линейного узла. Класс точности H подходит для большинства точных компактных механизмов: 3D-принтеров, лазерных станков, мини-ЧПУ, измерительных устройств, автоматических модулей и небольших промышленных систем.

Расшифровка маркировки HIWIN MGN09HZ1HM

Совместимость

Каретка HIWIN MGN09HZ1HM предназначена для работы с миниатюрным профильным рельсом HIWIN MGNR9.

Важно: при подборе каретки нужно учитывать не только ширину рельса, но и серию, типоразмер, класс точности и преднатяг. Для правильной и долговечной работы желательно использовать каретку и рельс одной серии и одного производителя.

Основные размеры каретки HIWIN MGN09HZ1HM

Нагрузочные характеристики

Что означает статическая грузоподъёмность C0

Статическая грузоподъёмность C0 = 4 020 Н показывает допустимую нагрузку на каретку в неподвижном состоянии или при медленном перемещении, когда нагрузка действует без превышения допустимого уровня остаточной деформации в зоне контакта шариков и дорожек качения.

Простыми словами: если каретка получает чрезмерную нагрузку или удар, шарики могут оставить микровмятины на дорожках качения. После этого ход может стать менее плавным, появится шум, вибрация или заедание. Поэтому при подборе важно, чтобы фактическая нагрузка на каретку была меньше допустимого значения C0 с учётом запаса.

Что означает динамическая грузоподъёмность Cdyn

Динамическая грузоподъёмность Cdyn = 2 550 Н используется для расчёта ресурса каретки при движении. Этот параметр важен, когда каретка постоянно перемещается под нагрузкой.

Чем выше рабочая нагрузка относительно значения Cdyn, тем быстрее будет происходить износ шариковой системы и дорожек качения. Поэтому для механизмов с частыми перемещениями, высокой скоростью или постоянной рабочей нагрузкой нужно подбирать каретку с запасом по динамической грузоподъёмности.

Что означают моменты M0x, M0y и M0z

Моментная нагрузка возникает, когда сила действует не по центру каретки, а с выносом, перекосом или рычагом. Для миниатюрных направляющих это особенно важно, потому что маленькая каретка может выдерживать значительную вертикальную нагрузку, но быть чувствительной к неправильному распределению усилий.

Если деталь установлена на одной каретке с выносом в сторону, нужно учитывать не только её вес, но и моментную нагрузку. В таких случаях лучше использовать две каретки на одном рельсе или два параллельных рельса.

Преимущества HIWIN MGN09HZ1HM

Где применяется каретка HIWIN MGN09HZ1HM

Каретка MGN09HZ1HM применяется в оборудовании, где нужна компактная направляющая система с точным и плавным перемещением.

Когда стоит выбрать именно удлинённую каретку MGN09H

Сравнение с похожими вариантами

Рекомендации по монтажу

Инженерная подсказка

Если нагрузка расположена по центру и механизм работает в лёгком режиме, одной каретки MGN09H может быть достаточно. Если нагрузка имеет вынос, есть перекос или нужна высокая стабильность платформы, лучше использовать две каретки на одном рельсе или два параллельных рельса MGNR9.

Такое решение уменьшает моментную нагрузку на каждую каретку, повышает жёсткость конструкции и увеличивает ресурс линейного узла.

HIWIN MGN09HZ1HM — хороший выбор для компактных механизмов, где важны точность, плавность хода и повышенная устойчивость по сравнению с короткой кареткой. Удлинённый корпус H, преднатяг Z1 и класс точности H делают эту каретку подходящей для миниатюрных ЧПУ-систем, 3D-принтеров, лазерных станков, автоматических модулей и точных подвижных узлов.

Каретка применяется с рельсом HIWIN MGNR9.
