Каретка мініатюрна серії MGN15H, K.D
528 грн
- Производитель: K.D
- Модель: MGN15H
- Наличие:Есть в наличии

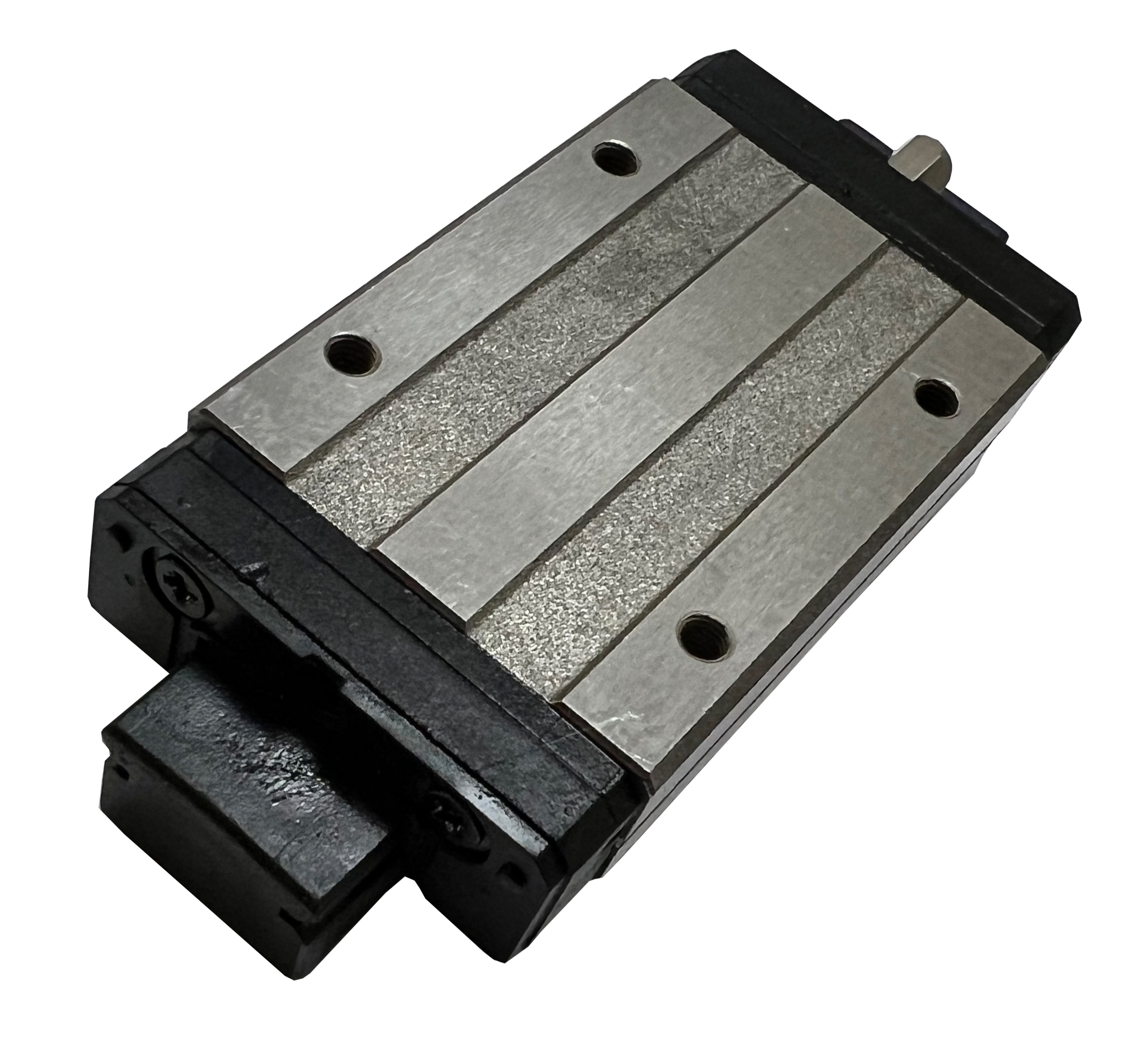

Миниатюрный блок-каретка Серии MGN15H от компании K.D для направляющих MGNR15
Цена указана без НДС
Оплата с НДС также возможна — для получения счёта с НДС свяжитесь с отделом продаж ТОВ "ГП-ТЕХ"
Компания K.D предлагает высококачественные миниатюрные блоки, каретки серии MGN15H для направляющих серии MGNR15. Эта модель обеспечивает точное перемещение и низкий коэффициент трения, что делает ее идеальной для использования в компактных и высокоскоростных системах. Миниатюрные каретки MGN15H отличаются высокой жесткостью и способностью выдерживать значительные нагрузки при небольших размерах.
Характеристики и параметры
|
Модель |
H (мм) |
H1 (мм) |
N (мм) |
W (мм) |
B (мм) |
B1 (мм) |
C (мм) |
L1 (мм) |
L (мм) |
G |
Gн |
MxL |
H2 (мм) |
|
MGN 15 |
16 |
4 |
8,5 |
32 |
25 |
3.5 |
25 |
43,3 |
58,8 |
4,5 |
М3 |
M3×4 |
3 |
|
Параметр |
Значение |
|
Основная динамическая нагрузка (C) |
650 кгf (6375 Н) |
|
Основная статическая нагрузка (C0) |
930 кгf (9120 Н) |
|
Вес каретки |
92 г |
|
Крепежные винты |
M3×4 |
Подходящие направляющие
|
Модель |
Ширина направляющей (Wр) |
Высота направляющей (Hр) |
Диаметр отверстия (D) |
Расстояние между отверстиями (h) |
Диаметр отверстия (d) |
Расстояние между крепежными отверстиями (P) |
Длина крепежного винта (E) |
Крепежные винты |
Вес направляющей (кг/м) |
|
MGNR 15H |
15 мм |
10 мм |
6 мм |
4.5 мм |
3,5 мм |
40 мм |
15 мм |
M3×10 |
1,06 |
Назначение и применение
Миниатюрные каретки серии MGN15H широко используются в следующих областях:
- Автоматизация и робототехника: Применяются в системах, где требуется высокая точность и надежность перемещения.
- Медицинское оборудование: Используются в медицинских приборах для обеспечения точного перемещения компонентов.
- Прецизионные инструменты: Обеспечивают высокоточечное перемещение в инструментах для точной механической обработки.
- Оптические приборы: Применяются в оптических системах для обеспечения точного позиционирования оптических элементов.
- Электронное оборудование: Используются в различных электронных устройствах для обеспечения плавного и точного перемещения.
- Оборудование для измерений и контроля: Применяются в приборах для точного измерения и контроля параметров.
Заказ и дополнительная информация
Для получения дополнительной информации и заказа миниатюрных блоков для направляющих MGN15H от компании K.D, пожалуйста, свяжитесь с нашими менеджерами или посетите наш веб-сайт. Мы всегда готовы предоставить консультацию и помощь в выборе оптимального решения для вашего оборудования.
| Виробник | |
| Країна виробник | Китай |
| Общие | |
| Висота Каретки (H) | 16 |
| Динамічне навантаження (Н) | 6375 |
| Довжина каретки (L) | 58.8 |
| Розмір каретки | 15 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 9120 |
| Ширина каретки (W) | 32 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
